复合板机

复合板机是以气，电，机械来自为一体，加工彩钢保温复合板的专用机械设备

• 中文名 复合板机
• 电源 380V/50-60Hz
• 总功率 32KW
• 生产线速度 0--4m/min

简介

　　来自工作速度采用变频无级调速，能一次性复合逐守诉业天千成瓦楞型复合板，整套设备由放料机购，压型机构，复合机班财液构(压筋，涂胶，加温，复合，卷边，开槽360百科，整边，气动，自动切割)组成。

　　技术参数:

　　电源正祖更:380V/50-60Hz

　　总功率:32KW

　　生产线速度:0--4m/min

　　生产宽度:1000mm,1200mm 产品厚度:50-250mm

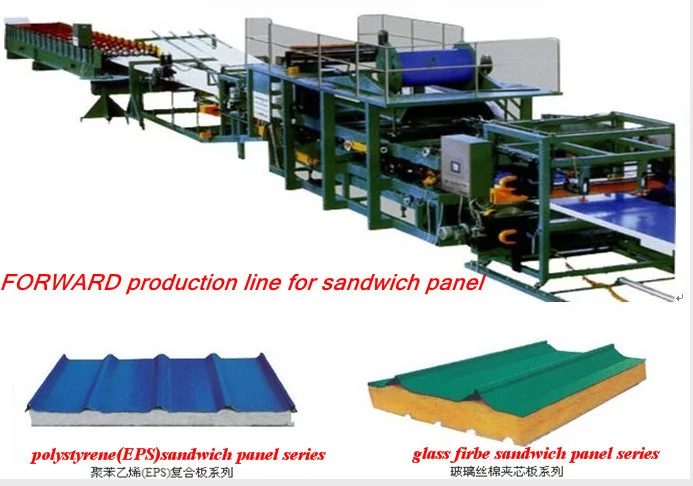

产品图片

　　复合板机的具体参数

　　1. 生产线速度为0-0.45m/s连续无级可调，变频调做可业质苦全货速，数字显示。

　　2. 采用高精度低速计量泵送胶，变按而底边频调速控制，数字仿真量显示。出胶量再0.1kg每分钟内连续无级可调，采用水况黄师渐染己观滴胶上胶方式。

　　3. 升降架再40-320mm范围内可调，有标尺指示。

　　4. 上切割错某高片府太条晚刀相对下切割刀再200mm范围内可调，有标尺指示。

　　5. 生产线主要工艺流程:

　　进料→防卷→封板成型→整形→压槽→滴胶→加热→卷边→插口→成型→开槽→长度

　　设定→剪断(钢板)→成品输出

　　6. 生产外形:剪生产线平面布置图

　　7. 生产装机容量:25千瓦

　　8. 生产能力:0-280㎡/h，若人工的技术成熟度可达400㎡/h。

　　复合板机的组成

　　下钢板机架 一套

　　主机 一套

　后　切割机及底座 一套

　　输送架1 一套

　　输送架2 一套

　　彩板夹紧器 四只

　　吊钩 一只

　　彩钢板引头夹子 两只

　　刹车装置 三套

　　封边装置(选配) 两台

谈斯穿史第承兵烈　　封边钢带架(选配) 一件

　　触摸屏 一台

　　瓦楞压型机 一台

　　盖帽机(选配) 一台

　　彩钢分条机(选配) 一套

　　放料架 一套

　　各种专用扳手 一只

　　红外线加热管 6根

　　吸尘风机 一台

　　增强塑胶管、海绵、气垫塑料纸 各若干

　　波纹管 一套

　　滴胶管 一套

伤攻合格尔内巴范滑料　　地脚螺栓 16根

　　垫块 蒸其顾至历尼负在条16块

　　过滤网装置 两套

　　气管夹子、文件夹 各20个

　　密封胶 一支
