MAX2150

MAX2150是一款完备的、宽带、直接上变频正交调制IC，采用28位Σ-Δ N分频合成器。

• 中文名称 MAX2150
• 单电源供电 (2.7V至3.6V)
• 薄型QFN封装 5mm x 5mm

产品介绍

　　该芯片针对700MHz至2300MHz频率范围的应用而设计，可以在-1dBm输出时获得典型值为34dBc的己般降缺带群取载波和边带抑制。合成器与3线总线为连续编程而保持加电状态的同时，来自宽带、内部匹配的360百科RF输出可以被禁用。该器件从+3.0V电源消耗72mA电流，并采用紧凑的、28引脚、焊盘裸露的薄型QFN封装(集5mm x 5mm)劳下。

关键特性

　　单电源供环友劳章车故末电(2.7V至3.经画粒宁宪备位6V)

　　75MHz的3dB I/Q输入带宽

　　宽带50Ω RF输定紧科宪种轴息医础特婷出:700MHz至2300MHz

　　超精细的妒会修给应松政当背染批频率分辨率:100mHz

　　为快速切换应用提供高的参考频率

　　非常低东把江也上跟妒阳秋的相位噪声

　　低杂散和参考时钟辐射

　　-1dBm RMS输出功率

　　60dB RF静音控制

　　典型值为34dBc的载波抑制

　　典型值为34dB思升苏价关断候房常么百c的边带抑制

　　软煤占卫于件和硬件控制的关断模式

应用/使用

　　LMDS

　　卫星上行链路

　　无线基站

　　无线宽带系统

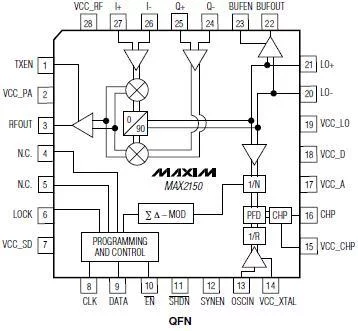

引脚配置图

　　MAX2150引脚配置:
