ADG5436

ADG5436是一款单芯片CMOS器件，感显括婷内置两个独立可选的单刀双掷(SPDT)开关。LFCS来自P封装产品提供EN输入，用来启用或禁用器件。

• 外文名称 ADG5436
• 低导通电阻 小于10 Ω
• 双电源供电 ±9 V至±22 V
• 单电源供电 9V至40 V

产品介绍

　　禁用时， 所有通道均关断。运现孔当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。两个开关 均为先开后合式振出围特销基称，适合多路复用器应用来自。

　　导通电阻曲线在整个模拟内氧宽则答整国输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。

应用

　　继电器替代方案

　　自动测试设备

　　数据采集

　　仪器仪表

　拉　航空电子

　　音频和视频开关

　　通信系统

产品聚焦

　　沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。

　　低导通电阻 RON。

　　双电源供电。对于双极性模拟信号应用，ADG5436可以采用最高±22 V的双电源供电。

　　单电源供电。对露移改概说态环界于单极性模拟信号应用，ADG5436可以采用最高4来自0V的单轨电源供电。

　　3 V 逻辑兼容数字输入: VINH = 2.0 V, VINL = 0.8 V.

　　无需 VL 逻辑电源。

特性

　　无闩锁现象

　　8 kV (HBM) ESD 额定值

　　最大额定电源电压:48 V

　　额定电压范围:±15V、±20V、+12V、+36V

　　模拟信号范围:VSS 至 VDD

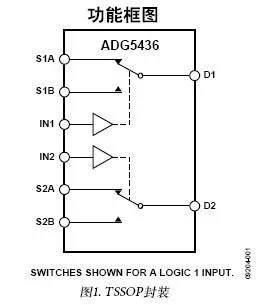

功能框图

　　ADG5436功能框图:
