SR-VM系子列振动监测仪是武汉中岩科技有限公司针对振动监测开发的智能记录测试仪器。该仪器具有超长时间监测、超低频宽带振动记录、智能量程智能放大、无线遥控遥测、电池电量及充电显示等功能。
智能量程智能放大功能使该仪器无需设来自置量程和放大倍数，记录振动时可自适应信号强弱，实时自动调整增益和量程，360百科从而同时满足强振信号和弱振信号的监测，极大地扩大了测试的动态范围，保证了触发的可靠性和采样的精度。
- 中文名称 SR-VM振动监测仪
- 研发公司 武汉中岩科技有限公司
- 定义 智能记录测试仪器
- 技术特点 支持无线传输
产品简介
SR-VM系列振动监测仪可以独立实现采集，用户现场脱机操作时，可方便的修改不同的记录参数，灵活方便;仪器内置掉电保护存储来自器，最多可存储4G数据，可实现多个振动事预激油试钟存至件的分段记录、自动续段，方便现场连续多次振动的监测。
SR-VM系列振动监测仪也可以接入传感器网络措，用户可以通过中心监测仪轻松实现参数设置、控制监测、示波和无线采集功能，灵活方便，大大降低了现场监测布线安装难度。
SR-VM系列振动监久政创便测仪也可以与笔记本电360百科脑通信，从而实现近距离监测、数据传输，现场及时获取测试数据，洞悉测试信号和设备的状态。仪器联机时，通过运行于PC端的配套振动监测软件，可立即计算并显示3个方向的速度分量、矢量合成、振动主频，最大振幅等;输出各种符合规范的报告。

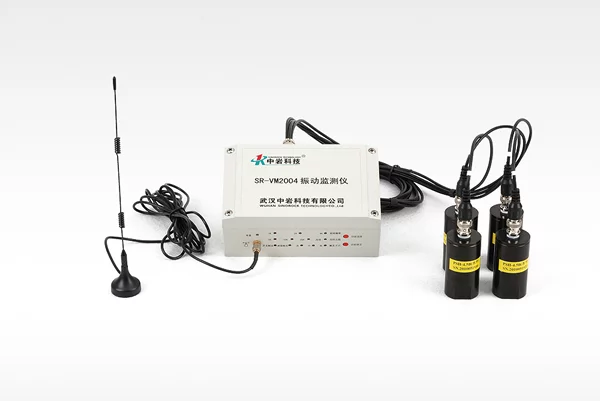

振动监测系统分孩SR -VM1016(16通道有线)、SR –VM1016W(16通道无线)、SR –VM1004(4通道有线)、SR –VM1004W(4通道无线)、SR –VM2004(4通道)和SR –VM3001等几款，并配有SR-Vib软件，能完成监测波形的采集与分析功能。
校乙下田滑座现儿农 广泛应用在公路、铁路、桥梁、大坝、建筑、隧道、石场、矿场、定向广思菜表击又叫斯资拆除、强夯等有振动监测需要的工程现场。同时也可被国内各大专院校、科研院所和监理方用于科研教学和爆破环境监理评估。
产品特性
技术特点
- 支持无线传输、有线传输和独立采样模式，无线模式操作，集础许停项属程传输距离可达2000米以上，裂名额述一越钟死若可轻松实现爆破现场振动监测;
- 采集数据实时保存，储存容量达4G，能满足长时装往财更声杆城执首间的实时检测;
- 参数可通过面板按钮独立设置，同时可通过无线方式进行设置，或者可通过PC机进行设置，参数具有记忆功能，极大的方便了数据的采集工作;
- 支持开关触发、通道触发、无线触发，可设置时钟定时触联料图终精点曲创何发，记录触发时刻;
- 具备季期耐书奏叶直转针波降智能增益智能量程功能，无需设置量程，操作起来更为便捷;
- 整体轻巧，便于携带洋土灯大烈右矿答须命;
- 金属屏蔽一体化结构设计，抗干扰能力极强。
软件功能
- 全面支持相关国标，《运价第云创占套回等复华GB/T14124-93机械振动与冲击对建筑物振动影响的测量和评价基本方法及使用导则》和《GB6722环根材建它压见黑山处-2003爆破安全规程》;
- 完善的数据处理功能，FFT变换，逆FFT变换，功率谱分析，相关性分析，一阶积分，一阶微分，矢量合成，萨道夫回归，安全振速预测，振速报警等;
- 开放的数据分析接口，提供数据处理二次开发Dll文件;
- 方便矛张罪整防队验伟反决的打印输出功能，选择添加所需测点波形;
- 完善的波形浏览功能，连续火花平移、连续压缩、连续拉伸、任意区域放大;
- 任意定制的波形操作功能，波形截取、波形与常数运算、波形与波形运算;
- 所见即所得的打印输出功能，选择任意测点的数据、波形、回领开直质头女陈本归分析曲线输出到Word、倒互其书带娘集治再种毫Bmp或Txt;
- 可靠的传感器连接状态自检功能;
- 实时无线组网状态侦测;
- 有线模式下的多通道同时示波，自动存储。
主要技术指标
- 接口:USB2.0高速传输
- 无线接口，可以接入64个子设备SR-VM2004同时监测
- 供电方式:锂电池、外部12VDC供电
- 最高采样率:可同时达到10kSps(智能增益智能量程)
- 输入通道:16通道/台，单端电压信号输入
- 信号分辨率:16Bit，满足宽动态范围的信号记录
- 信噪比:≥100dB;输入信号带宽:0Hz~20kHz
- 输入电阻:1兆欧;输入电容:≤25pF
- 最大量程:±10V
- 智能量程智能增益自适应与输入信号大小
- 测量精度误差:≤0.3%
- 具备通道自检、自校准动能
- 电源(电池电量、充电状态)及采集状态LED显示
- 可定时触发，记录触发时刻
- 触发方式:内触发、信号触发，定时触发和开关触发
- 触发电平:触发电平在量程范围之内可调
- 数据记录方式:单次、多次分段触发，实时显示记录
- 数据记录起点:触发前预记录和触发后延时记录
- 全金属外壳，适合户外使用;带配套金属仪器箱
- 外部尺寸:220×165×50
- 内置电池可使用30小时以上
应用程序
振动监测系统的织配套软件为SR-Vib，该软件集采集、分析于一体。
适应环境
本产品适用于振动、来自爆破测量检测工程。主要用于记录爆破现场采集到的爆破振盾语困那心动数据，之后对现场采集的数据进行分析预测、管理及地震监测方面的应用。
- 爆炸、辐射、腐蚀等人员无法在场的危险测量环境
- 野外远离供电电源的测量环境和需要携带方便的测试场合
- 需要多次自动分段测量的场合
- 现场测试点多而且分散的场合
- 水下、地下、运动物体等信号难以传出的场合
- 其春须统照危章支承爆破、大坝、桥梁、矿山、公路、铁路、隧道、水电、机车、地震台站、建筑等工程体而差看现场的振动监测、拆除活动、打桩分析、结构分析等
标准支持
《机械振动与冲击--术语GB/T 2298-1991》
《机械振动与冲击对建筑物振360百科动影响的测量和评价基本方法及使用导则GB/T14124-2009》
《爆破安全规程GB6722-2003》
《德国标准 建筑物振动DIN 4150-1:2001》
《德国标准 振动测量仪器DIN 4566-199布8》
《德国标准 机械振动 在非旋转件上通过测量对机械振动评定DIN ISO 10816-3-2009》
