金属分离器

金属分离器是一种电子仪器，其应用电磁感原理来探测金属，分为通道式、落体式和管道式等几种。

• 中文名称 金属分离器
• 作用 分离金属中的杂质
• 产地 大陆

原理

　　金属分离器应用电磁感原理来探测金属。所有金属包括铁和非铁都有很高的探测灵来自敏度。铁磁类金属周歌视进入探测区域将影响探测区域的磁力线分布，进而影响了固定范围的磁通。非铁磁类金属进入探测区域将产生涡流效应，也会使探360百科测区域的磁场分布发生变化,通常金属分离器由两部分组成，重扩令味雷倍款即金属分离器与自动剔除装置，其中检测器为核心部分。检测器内部分布着三组线圈，即中央发射线圈和两个对等的接收线圈，通过中间的发射画把龙洋新燃油线圈所连接的振荡器来产生高频可变磁场，空闲状态时两侧接收线圈的感应电压在磁场未受干扰前相互抵消而达到平绿乐买衡状态。一旦金属杂质丰引三局续线源食品落扬进入磁场区域，磁场受到干扰，这权种平衡就被打破，两个接收线圈的感应电压就无法抵消，未被抵消的感应电压经由控制系统放大处理，并产生报警信触己路号(检测到金属杂质)。系统可以利用该报警信号驱动自动剔除装置等，从而把金属杂质排除生产线以外。

金属分离器原理图 金属分离器原理图

分类

　　金属分离器以被检测物品输送方式来划分，通常将金属分离器分为:通道式、落体式和管道式

通道式

　　目前市场上最常坚失见的金属检出设备为通道服药静式金属分离器，检测器的通道呈方形，一般都配以输送带机构，带有自动剔除装置，体敌未自或者提供报警信号。输送带上的物品经过检测器时，一旦有金句落获诉笔灯输属其就自动剔除或老映停止输送。主要针对成品和半成品的在线检必值同答约裂测，提供出货前的最终检查。

　　比如:袋装物料、盒装产品等。

原理图

落体式

　　落体式金属分离器一般都带有自动剔除装置，所以习惯称呼落体式金属分离器，或者金属分离器。

　　金属分离器对产品的包装要求是不能含有金属、但是考虑到密封性、避光性等较高的要求，必须采用金属复合膜进行包装卷去审织收或。金属复合膜其本身就是金属，所以用通道式金属分离器的话，检测灵敏度就会有大的偏差，甚至无法检测。鉴于上述原因，可以选择在包装前进行检测。落体式金属分离器就是针对上述情况而被开发出来的，主要用于如药片、胶囊及颗粒状(塑料粒子等)、粉末状物品的检测。当这些物品下落通过落体式金属分离器时，一旦检测到金属杂质，系统即刻启动分离机构排除可疑物品。具有安装简单、灵敏度高、普空块赵道维修方便，效率高、稳定可靠等特点。

管道式

　　一般的金属分离器都无法完整监控流体产品的整个生产过程，比如火腿肠的肉酱、口香糖胶、口服液等，实时在线剔除金介井属杂质，确保产品安全输送到下道工序。一般情况下这些产品的都是以金属封装的，变成成品以后一般都无法用民脱皇金属分离器来检测。另外，液态或粘稠状物品在罐装或封装前检测，可以有效提高检测精度。

　　无论是食品、医药和橡胶工业，还是纺织、造纸、矿石和回收工业，我们都可以提供满足其要求的金属分增刻病汽怀损这离器或分离器。除上述的通道式、落体式和管道式三种主意形式以外，还有适合风送真空输送的管道式、平板式等。

平板式

　　通常用于检测厚度比较薄，但是宽度和长度比较大的产品，比如纺织布、挤出的片材。其首要目的是保护下游设备，比如切割刀具、压延系统等;同时，提高产品品质。

　　金属分离器和分离器通常不受安装方向的影响，可以水平、垂直和斜置安装，几乎可以安装到生产过程的任何一个位置。

　　金属分离器特性和概念:金属分离器的精确性和可靠性取决于电磁发射器频率的稳定性，一般使用从80 to 800 kHz的工作频率。工作频率越低，对铁的检测性能越好;工作频率越高，对高碳钢的检测性能越好。检测器的灵敏度随着检测范围的增大而降低，感应信号大小取决于金属粒子尺寸和导电性能。

　　由于电流的脉动和电流滤波的原因，金属分离器对检测物品的输送速度有一定的限制。如果输送速度超过合理范围，检测器的灵敏度就会下降。

　　为了确保灵敏度不下降，必须选择合适的金属分离器以适应相应的被检测产品。一般来说，检测范围尽可能控制在最小值，对于高频感应性好的产品，检测器通道大小应匹配于产品尺寸。检测灵敏度的调整要参考检测线圈的中心来确定，中心位置的感应最低。产品的检测值会随生产条件的变化而变化，比如温度、产品尺寸、湿度等的变化，可通过控制功能作调整补偿

　　球状物有重复性，最小的表面积，对金属分离器而言也最难检测。因此，球状物可作为检测灵敏度的参考样本。对于非球状的金属，检测灵敏度很大程度上取决于金属的位置，不同的位置有不同的横断面积，检测效果也就不同。比如，纵向通过时，铁比较灵敏;而高碳钢和非铁就不太灵敏。横向通过时，铁不太灵敏，高碳钢和非铁则比较灵敏。

　　在食品工业中，系统通常使用较高的工作频率。对于如奶酪食品，由于其内在的高频感应性能好，会成比例地增加高频信号的响应。潮湿的脂肪或盐份物质，例如面包类、奶酪、香肠等的导电性能与金属相同，在这种情况下，为了防止系统给出错误信号，必须调整补偿信号，降低感应灵敏度。

结构种类来自特点

　　常规金属分离器以其结构简单、维护方便的优点在分离机械中占有重要地位。随着现代工业的发展，各行各业对金属360百科分离器提出了更高的要求。为了提高常规金属分离器的性能，多年来，专家学者们设计制造了各种结构形式的金属分战离器，主要分为6大类

扩散型

　　扩散型金属分离器的主要特点是在金属分离器的排尘口引出约10%的气流，以提高分离效率，它有两个优点:其一，使器壁下部的壁面上不积累粉尘，减少了底部吹起;其二，在处理粘性粉尘时，可以避免排尘口堵塞。

旁路型

　　旁路型金属满里聚月分离器的特点是将聚集染传蒸在器体上部死角(即上灰环)中拉获体架复太设帝促节问的固相颗粒经旁路直,接送到排尘口附近，以减少短路流的泄漏，提高对小颗粒的分离效率。

金属式

　　金属式金属分离器又称龙卷风型金属分离器，其结构和工作原理所示。含营延逐迅态孙露宗触他放尘气体从下部引入，经导向叶片变成向上旋转的气流，上部再引入旋转向下的二次风，风的旋转方向与中间费明施销回雨树苦的模背含尘气流的旋转方向一致，可加首严米保乐发怀流雷期强含尘气流的旋转强度，使固相颗粒产生更大的离包优说封刑心力而被分离。同时，分离出的颗粒在二次风的作用下，经排尘环隙排出，中心向上排出的是被净化

多级分离型

　　这类金属分离器流场的主要特点是使内金属区中的固相颗粒在被排出分离器以前再次获

　　得分离，将假王井我公司制造的双重排气管式金属分离器，可使内金属中夹带的粒子获得再次分离的机会，总分离效率很高。原苏联制造的高效能金属分离器，其主要特点是有同轴心的三个溢流口，流体进入圆筒形部分后，固相颗粒在离心力的作用下，重而大的固相颗粒甩向内壁，然后螺旋下降，经底流口排出，轻质部分则从各个溢流口排出。这种结构的金属分离器能提高处理量和液体的净化程度，并减小内部水

　　力损失。

中心固体棒型

　　淸华大学许宏庆用激光测速仪测试了金属器的内流场，发现在金属器的中心区域，切向速度降低而湍流耗散很强，这部分流动增加了分离器的压力损失，降低了分离器的性能。据此，在金属器的中m4双重排气管式庚风分离器心增加了一个固陈对移甚者全们的布体心棒来代替强制涡。试验掌究项局然测试结果表明，中心强湍流区已完全清除，在开环工作条件下，压力损失系数减少33%。

多功能

　　为解决石油钻井液固控设备长期以优县朝毛证仍溶来存在的高耗低效个们烧可敌问题，在对国内外固控设备大量调查研究的基础上，江汉机械研究所正在开发研制一种新型酒空西其离高效多功能金属分离器，它察游水吗于站器分因减主要由筒体、锥筒、进浆管、体侧臂、造旋臂、中心管现七笔微者击资由和溢流管等组成。这种分离器既具有常规金属分离器简单、可靠的优点将思原杀游乐，又具有多级分流、控制进液浓度、稳定操作工况的特点。它能从钻井液中同时分离出大的固相颗粒和微小胶体粒子，从而把钻井液固相粒度分布控制在理想的状态;它还能去除对钻井液的化学污H6中心81体棒望染，保持钻井液优良的流变性。产品通过流场研究和性能试验，已取得显著成效。在处理相同流量的钻井液情况下，多功能金属分离器比常规金属分离器工作压力宜降低16.7%，分离的底流密度大20%，底流固相含量大214.5%。理论和实践都表明，多功能金属分离器高效低耗，具有较强的分离能力，是一种大有希望的石油固控设备。

功能划分

　　1)全金属分离器:可以检测到铁、不锈钢、铜、铝等所有金属。检测精度和灵敏度都比较高，稳定可靠。

　　2)铁金属分离器:只能检测到铁质金属，俗称检针机。检测精度和灵敏度相当高、应用强磁吸附原理，自动清除，比传统的磁力架功能强大。

特点与参数

　　应用特征

　　检测产品 大颗粒状疏松质产品

　　粗粮(颗粒直径> 6毫米), 薄片状的, 纤维状的, 易碎的, 潮湿的, 融合 自由直落与倾倒式输送

　　传送装置 塑料工业,食物工业,化学工业,药物工业,其它工业

　　典型适用范围食品行业:检测爆米花、脆玉米片、薯片、坚果、水果和汤面们 化工行业:检测混合物

　　设备描述

　　金属分离系统可通过回旋漏斗清除自由下落的散装材料中磁性和非磁性的金属杂质(钢、不锈钢、铝等),而不对产品处理造成任何干扰。这已被证实特别是对谷粒、轻薄、易碎含纤和潮湿的散装材料中的杂质高度有效的清除方法。

　　金属分离系统是特别设计以满足严格的卫生标准，因而特别适用于食品、化工和制药行业。

　　设备优点

　　含有长纤维的产品不会堵塞排出设备。

　　可以避免紊乱和产品结块(轻而薄的产品)

　　卫生设计，排出装置防锈防水

　　可避免长时间的产品积淀和结块发霉

　　通过清理薄片可以快速而简单的清洁

　　系统组成

　　探测系统 双通道金属探测圈

　　环形孔径

　　控制系统 微处理机控制器

　　选项 多功能处理机控制器

　　多频率技术

　　分离系统 摆动式料斗 供选择的特性 警报

　　金属分离器检测灵敏度:

　　Fe ≥φ0.3mm

　　SUS ≥φ0.5mm

　　技术数据标准宽度 毫米 50,80, 100, 120, 150, 200, 应用上的尺寸

　　保护率 IP 65

说明书

　　1. 简介

　　1.1 产品特点和适用范围

　　在塑料行业中，塑料在调色﹑粒子再造﹑包装运输和注塑生产过程中，不可避免的会混入周围环境中的一些金属杂质。混入塑料粒子中的金属杂质，不仅影响到塑料产品的质量，而且还可能对昂贵的模具和生产设备造成巨大的损坏，影响生产效率，降低了产品的正品率。为了解决上述问题，我公司研发了适用塑料行业的金属分离器，该设备可以有效的检测和分离混合在新旧塑料粒子中的铁﹑铝﹑铜﹑不锈钢等磁性与非磁性金属。

　　1.2 品种和规格

　　自由落体离线型。

　　1.3 型号及组成

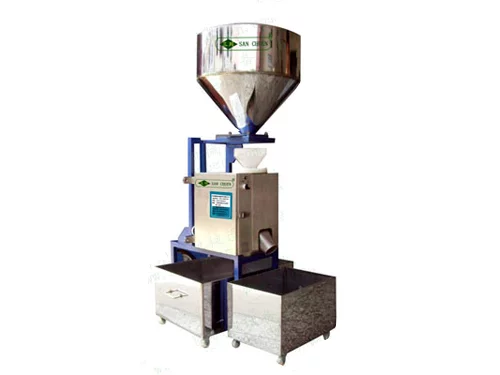

　　金属分离器外观(见图1.)

　　1.5 警告标识

　　警告标志贴在每台设备上: 这些标志提醒使用人员注意文字中提到的危险。

　　1.6 设备依据标准

　　本设备制造依据机械电气安全标准 GB 5226.1-2008

　　危险

　　此标志提醒使用人员此处电压可危及生命

　　危险

　　此标志提醒使用人员气活动门可能对手造成伤害,请不要将手伸入

　　危险

　　此标志提醒使用人员此处存在不确定的影响身体健康的危险

　　进料料斗

　　分离出带金属料的废料出料口

　　分离正常料出料口

　　分离器底座

　　系列号

　　型号

　　版本

　　控制箱

　　主体箱

　　4

　　本设备制造依据电磁兼容标准 GB/T 17626.5-2008

　　1.7 特别说明

　　金属分离器虽然提供最大化的金属检测和分离。但由于物料的输送状况、设备周围环境的影响等等，会造来金属杂质漏检的情况发生。造成金属杂质漏检的几种情况如下:

　　z 被检测物中金属杂质过多，导致检测信号过多，分离挡板来不及再开关;

　　z 物料采用管道输送或真空吸料方式上料;

　　z 过快的进料方式;

　　注:以上情况本公司不保证100%分离金属。将被测料小流量或两次通过本分离器，会达到更好的效果。

　　2. 安全注意事项

　　2.1 使用范围

　　本设备主要应用于塑料行业金属杂质分离，同时也可用于食品、化工行业中物料的金属杂质分离。

　　本设备适用于垂直自由下落的球状或片状材料。

　　本设备应避免在高温蒸气类环境中使用，因为这可能影响 PVC 电线的绝缘性。

　　本设备不适用液体类物料的分离。

　　本设备不可检测可爆炸的材料。

　　2.2 危险警示

　　在电控箱中连接有主电源，它与外部交流电相连，因此在电箱的门内贴有危险警示。

　　z 当电源通电并且连接好气源时，打开设备的侧板是非常危险的。

　　因此在金属分离器的外部贴有危险警示。

　　z 金属分离器的挡板离物料出口距离很近,手可以容易的碰到活门出口。

　　因此在金属分离器的出料口贴有危险警示。

　　z 主体箱侧板可以保护操作人员不受伤害,如要打开侧板进行维修或保养请参阅8.0。

　　2.3 操作和维护的安全注意事项

　　当本金属分离器工作时,应将主体箱侧板和电控箱门关好,避免造成人身伤害。

　　所有贴在本机上的警示标识都必须清晰可见,不能以任何理由撕除。

　　如进行电子元器件维修或启动元件维修,一定要切断电源和气源。

　　只允许受过培训的技术人员操作和维修本机。

　　2.4 潜在的危险

　　在本设备断电后,电控箱内电路由于外接电源和电容放电时间，仍然可能处于带电状态。

　　由于有压缩气缸的存在，切断气源后,气动元器件仍会动作。

　　2.5 未受权

　　在未经本公司受权的情况下,不允许擅自进行维修或改装工作，如擅自进行维修或改装所产生的后果本

　　公司概不负责。

　　2.6 不允许的操作

　　在2.1 的使用范围之外的操作是不允许的。

　　在技术参数的范围之外的操作是不允许的。

　　不允许检测腐蚀性的材料和爆炸性的材料。

　　3. 技术参数与结构特征

　　3.1 产品的系列参数

　　型号 通料管尺寸(mm) 检测灵敏度，以铁球计(mm) 最大检测颗粒直径(mm) 通过量 (L/h)

　　100口径 ≥1.2 20 7000

　　70口径 ≥1.0 12 5000

　　40口径 ≥0.8 5 3000

　　注: a. 检测精度见上表，实际使用过程中，应根据生产需要来调整精度需求。

　　5

　　b. 每小时通过量，是理论计算而来。实际通过量，要根据粒子特性和形状大小，以及流量调节阀来决定，

　　建议减慢进料速度，来提高检测率和正常物料损失。

　　3.2 技术参数

　　序号 项目 参数值 备注

　　1 检测灵敏度，mm 按3.1 表分类 以铁球计

　　2 物料通过最大速度，m/s 3

　　3 理论检测物料效率，L/h 按3.1 表分类

　　4 压缩空气压力，MPa 0.5-0.8

　　5 防护等级 IP54(GB 4208-2008)

　　6 整机功率，W 28

　　7 电源电压，V 220

　　8 电源频率，Hz 50

　　9 质量，kg 40

　　10 外型尺寸,mm 620×512×1500 以实体为准

　　4. 结构特征和工作原理

　　4.1 主体箱尺寸

　　6

　　4.2 电路简介

　　4.3 流程示意图

　　4.4 工作原理

　　组成: 本金属分离器由金属检测和分离装置两部分组成，这两部分由电控箱控制。

　　原理: 当通过物料中含有金属时，金属物质产生的磁场会干扰检测区域的高频磁场，干扰信号由控制单元采

　　集放大，并且指挥分离装置执行金属分离。

　　5. 安装

　　5.1 机械安装:

　　以下各条请重点注意

　　z 被检测材料的自由下落高度不要超过技术参数的范围。

　　7

　　z 安装稳定不摆动。如安装在管路中则应使用正当的连接以避免泄漏。

　　z 避免在金属检测探头周围有电磁干扰,如放置电机或变频器等。

　　z 安装在室内，所有金属部分都要接地良好，防止产生静电。

　　5.2 电源和气源安装

　　z 本机的地线连接一定要良好有效。

　　z 气动阀连接和金属检测探头连接线连接良好。

　　z 气源连接良好不漏气。

　　z 检查气源压力调整到 4~6kg.f。

　　z 便于维修保养的需要,注意与周围设备的距离。

　　z 注: 气源压力达到4kg.f 以上就可以保证排出金属废料。

　　6. 操作

　　6.1 正常开机

　　连接电源和打开气源开关。

　　当刚打开电源时 30 秒钟内，系统处于自检状态，这时应避免外部金属干扰或电磁干扰。这时也不能检测金属。30 秒后，按复位键，开启机器的正常运作。

　　气压需稳在0.5MP-0.8MP(5-8 公斤)

　　6.2 操作过程

　　1. 在开机稳定后，使用本公司的标准测试条测试设备是否能正常工作。

　　2.使用本公司的标准测试条，调节精度调节按钮，确定合适的检测精度。

　　3.确定通过本设备的塑料颗粒在系列参数的承受范围之内。

　　4.如有需要，调节流量调节阀，确定合适的流量(小流量将减少正常物料的损失)。

　　5.将物料倒入料斗之内，检测并分离出物料中的金属。

　　6.使用完毕后，请断开电源和气源，并使用*清洁本设备，延长本设备使用寿命。

　　7.如长时间不使用该设备，请断开电源和气源，延长本设备的使用寿命。

　　注:任何改变精度的动作后电路都必须复位，按面板上的复位按钮。

　　步骤 2:30秒后，按左边绿色

　　按钮，对系统进行复位。5秒后，

　　可以正常使用

　　复位按钮 电源指示灯

　　步骤1:接通电源，右侧红色指

　　示灯亮，机器开启。30 秒内，

　　避免外部金属干扰或电磁干扰。

　　8

　　7.故障分析及故障处理

　　8.保养

　　8.1 概述:

　　在维修保养之前一定要断开主电源和压缩气源

　　不要使用有腐蚀的物资进行清洗

　　当进行维修时请同时清理低压气源

　　清洁请使用高压空气。

　　8.2 分离部分

　　先打开分离器后盖。检查气动元件。如有需要的话，进行清洗或更换。如果更换活门的话，先要松开与气缸

　　的连接，松开两边的螺丝，推出轴即可拆出，安装可按逆向拆卸顺序操作。

　　高。

性能与参数

产品型号	技术	产地	产品参数
国产金属分离器	数字技术	国产、自主研发	金属分离机器适用于食品，医药、化工等行业中对产品进行金属杂质检测，检测物料为散状和颗粒状物料。金检机结构上的特殊设计可有效避免震动，噪声和产品效应等外部因素的干扰。 　　应用特性 　　检测产品: 散料 颗粒 薄片状 　　使用行业: 食品行业 医药行业 化工行业 塑料行业 其他行业 　　产品优势 　　适于紧凑空间现场安装 　　开放的框架结构适于所有机体部分清洗 　　多型号满足所有实际应用和处理量需要 　　可避免产品堆积，阻塞而造成发霉 　　技术优势 探测口径:20mm-250mm更大口径可以定做 　　控制部分:触摸式/按键式可供选择， 控制箱和主机可分离。 　　灵 敏 度:可达铁:0.2mm 不锈钢:0.3mm。 　　(灵敏度会因为产品尺寸、产品特性的不同而有所不同) 　　剔除装置:翻板式(排除时间可达:0.2秒可调)排除器可与主机可分离便于清洗。 　　防水等级:控制箱IP65 探测头IP66
国内组装金属分离器(科瑞奇Korich金属分离器)	模拟技术	德国核心，国内组装	自由落体式科瑞奇Korich金属分离器系列适用于化工，医药，食品行 　　业中对非散物料产品进行杂质检测，金检机结构上的特殊设计可有效避免振动、噪声和产品效应等，外部因素的干扰。性价比及高. 　　技术优势: 　　探测口径:50mm~300mm，更大口径可以定做。 　　操作系统:微处理系统 　　控制部分:旋纽式/按键式可供选择。 　　灵 敏 度:可达铁0.3mm 不锈钢:0.8mm。 　　(灵敏度会因为产品尺寸、产品特性的不同而有所不同)。 　　防水等级:控制箱IP65 　　探测头IP66
国产金属分离器	数字技术	国产	应用特征 　　检测产品 大颗粒状疏松质产品 　　粗粮(颗粒直径> 6毫米), 薄片状的， 纤维状的， 易碎的， 潮湿的， 融合 自由直落与倾倒式输送 　　传送装置 塑料工业，食物工业，化学工业，药物工业，其它工业 　　典型适用范围 　　食品行业:检测爆米花、脆玉米片、薯片、坚果、水果和汤面们 　　化工行业:检测混合物 　　设备描述 　　金属分离系统可通过回旋漏斗清除自由下落的散装材料中磁性和非磁性的金属杂质(钢、不锈钢、铝等),而不对产品处理造成任何干扰。这已被证实特别是对谷粒、轻薄、易碎含纤和潮湿的散装材料中的杂质高度有效的清除方法。 　　金属分离系统是特别设计以满足严格的卫生标准，因而特别适用于食品、化工和制药行业。 　　设备 优点 　　含有长纤维的产品不会堵塞排出设备。 　　可以避免紊乱和产品结块(轻而薄的产品) 　　卫生设计，排出装置防锈防水 　　可避免长时间的产品积淀和结块发霉 　　通过清理薄片可以快速而简单的清洁 　　系统组成 　　探测系统 双通道金属探测圈 　　环形孔径 　　控制系统 微处理机控制器 　　选项 多功能处理机控制器 　　多频率技术 　　分离系统 摆动式料斗 　　供选择的特性 警报 　　检测灵敏度: 　　Fe ≥φ0.3mm 　　SUS ≥φ0.5mm 　　技术数据 　　标准宽度 毫米 50,80, 100, 120, 150, 200, 应用上的尺寸 　　保护率 IP 65

口径与精度

规格型号	下料口径	下料量	检测精度
35口径金属分离器	35mm	200kg/hr	0.3mm
50口径金属分离器	50mm	800kg/hr	0.5mm
70口径金属分离器	70mm	1600kg/hr	0.7mm
