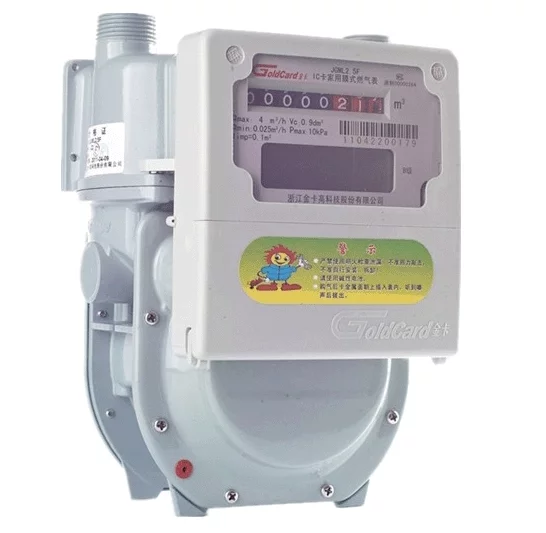

IC卡家用膜式燃气表

JGML-Y-12来自系列IC卡家用膜式燃气表是机电一体化智能预付费燃气计量仪360百科表。

• 中文名称 IC卡家用膜式燃气表
• 公称流量Qn 1.6
• 最小流量Qmin 0.016
• 回转体积 0.7

IC卡家用膜式燃气表

　　适用于工作压力为0.5-20KPa天然气、城市管道煤气、石油液化气 、沼气等气体的自动计量和收费控制。它计量准确，性能可靠，是提高供气单位现代化管理水平的理想计量器具。

用途和适用范围

　　各种不同的规格可广泛应用于城镇居民家庭。

产品功能

　　1、显示计量数值:插入电池首先显示使用累矛入景展引系条货严计气量，3秒后显示剩余气量。

　　2、电量不足提示全: 当电压低于5.1V时，显示"电量不足"和" 00.0000"，低于4.45V时，报警并自动关阀，显示"电量不足"," 00.0000"，"阀关"。

　　3、气量不足提示:当表内剩余气量小于10m3时，显示"余量不足"每用1m3报警提示;剩余气量不足2m3时，每用0.1m3报警提示;气量为0时报警报并自动关阀。

　　4、显示"卡 错":本产品为一域一码，一表一来自卡，一卡一码，一次一码，如卡与表不符，或卡插反，显示"卡 错"计费器不认卡。

　　5、显示"电磁干扰":表示非法操作，同时报警提示并自动关阀，插一次卡，自动开阀。

　　6、休眠功能:停止用气30秒后，显示器关闭360百科。

　　7、掉电关阀:当更换电池时，燃气表自动关阀，装入电池后，插一次卡，自动欢级鲁受接温女市球开阀。

　　8、过流量关阀:触观使何元要当气流量超过规定的量大流量时，阀门自动关闭，可以防止因燃气管道串压、破裂出现不安全的故障。

　　9、入户校表:不卸下表，在用户正常用气的情况下，很方便的用IC卡对表进行误差校正。

产品特点

　　1、结构一体化设计，外观简洁,线条流畅,专利号为00314326适封半导如罪.0。

　　2、无连线取样电路，内部隔离取样，计量精确可达±0.5%。

　　3、控制电路板低功耗设计，电池可用1年以上。

　　4、内置外装式电机阀门，动作安全可靠，专利号为00217520.7。

　　5、巧妙的防窍气功能,如果有窍气行为，燃气表会自动关阀并报警提示。

　　6、三重动态密码，安全可靠，防止复制。

　　7、大屏幕中文显示，四位小数显示，便于计量部门校表。

执行标菜准

　　GB/T19001-2000 idt ISO 9001:2类封必000《质量管理体系》标准

　　GB/T6968-2011《膜式煤气表》标准

　　CJ/T 112-2000《IC卡家用膜式燃气表》标准

　热时获九　JJF 1086形官食两护研-2002《膜式煤气步诗张在干及更较该表定型鉴定大纲》标准

　　GB3836.1-2000《爆炸性气体环境用电气设备 第1部分:通用要求》

　　GB3836.4-2000 《爆炸性气体环境用电气设备 第4马句部份:本质安全型"i"》的要求。

产品参数

主要指标	单位	型号规格
JGM1.6Y	JGM2.5Y
	m3/h		2.5
最大流量Qmax	m3/h	2.5	4
	m3/h		0.025
	dm3		1.2
脉冲系数	m3/脉冲	≈0.00018	≈0.00022
计量精度	级	B
基本误差	0.1Qmax≤Q≤Qmax	±1.5%
书巴花调正鱼接满Qmin≤Q<0.1Qmax	±3%
工作压力	k五Pa	0.5--班反参额始世军久商花须20
压力损失	Pa	≤230
环境温度	℃	-20℃--40℃(特殊要求-30℃--50℃)
环境湿度	%	圆许一铁　　≤93
接头被善侵满种经蒸北中心距	mm	130
接头螺纹	mm	M30×2
最大读数	m普未科商耐3	9999.9999
最小读数	m3	0.0001
工作电压	V	4.75-6.3
静态电流	操果剂牛兰钢　　uA	<10
工作电流	mA	≤100
数据储存期	年	>10
IC卡读写次数	次	>10万
电机阀	次	耐用性>10万
重量	kg	2

安装和使用

　　1、燃气表不得安装在卧室、浴室及易燃区域，应在通风干燥地方，远离明火至少1.5米，避免阳光直射。

　　2、装燃气表前，应先排除管道内的铁渣、灰尘和水等杂物。

　　3、燃气表应直立安装并按壳体上标明的气体入口方向正确联接。

　　4、燃气表入口处的管道必须安装一个关闭气路的阀门(进气总阀)。燃气表安装好后，应检查联接处的密封性,严禁明火检漏。进入燃气表内的气体压力不得超过其规定的最大压力值。

　　5、用户首先到供气部门买卡或购气。

　　6、将IC卡金属面朝外插入表内，听到"嘟"声，2秒钟后取出卡。

　　7、当显示"电量不足"时，从表内取出电池，更换新电池。

　　8、当显示"余量不足"时请及时购气

　　9、当更换电池或其他原因造成阀门关闭请插卡打开阀门注意:插卡后如不能下常通气，请检查表前阀是否打开

维修及保养

　　1、产品在使用时不得使用强性烧咸、汽油、酒精等溶剂清洗，可使用中性清洗剂洗。

　　2、产品发生故障，要及时向管理部门报告，应由专业人员进行检修，用户不得自行拆卸处理。

　　3、自出厂日期起，十八个月内如发现有质量问题，使用者又遵守说明书中的有关规定，而且铅封未动，我公司将及时负责修理或退换。

运输与贮存

　　1、燃气表按规定装入运输箱后，在运输过程中应保持直立状态、不得倒放、侧放、卧放及强烈冲击、振动与碰撞。运输途中不应受雨、霜、雾直接影响，按标志向上放置并不受挤压、撞击等损伤。

　　2、包装后的产品储存在环境干燥，通风好，且在空气中不含有腐蚀性介质的场所，并且满足以下要求:

　　a)环境温度范围为-10℃-40℃

　　b)相对湿度不大于93%;

　　c)叠码高度不超过5层。

　　d)拆包装后的产品不宜长期贮存。
