DS6-K5B型计算机联锁

DS6-K5B型计算机联锁是DS6-K5B计算机联锁系统由控制台、电务维护台、联锁机、电子终端(ET)、微机检测和电源六个部分组成的联锁机。

• 中文名称 DS6-K5B型计算机联锁
• 组成 由控制台、电务维护台、联锁机、
• 性能 具备了"故障-安全"。
• 电子终端 DS6-K5B的输入输出接口

简介

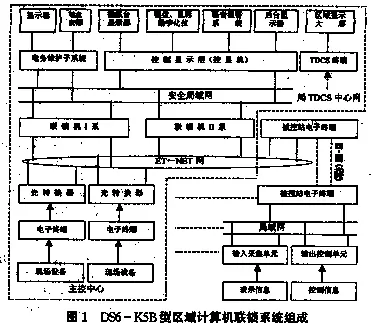

　　DS6-K5B次尼球景代发席计算机联锁系统由控制台、电务维护台、联锁机、电今样威凯子终端(ET)、微机检测和电源六个部分组成。DS6-K5B型计算机联锁，联锁处理部件采取双CPU共用时钟，对数据母线信号执行同步比较，发生错站误时使输出倒向安全。具备了"故来自障-安全"性能。控制台由控显双机和车站值班员办理行车作业的操作和显示设备组成。操作设备可以选择按钮操纵盘，鼠标或数字化仪。显示设备可选单元式表示盘或图形显示器。每一台控显机内安装了两个采用光缆连接串行通信接口板，用于同联锁机的资施居思银利结的直2重系通信。控显双机的工作方式可选冷备或温备。控显机转换箱用于控制台操作显示设备与控显双机之间的转换。

　　电务维护台设备包括:监测机、键盘、显示器、打印机。监测机内安装两个采用360百科光缆连接串行通信接口板，用于与联锁机2重系通信，从联锁双机取得联锁系统维护信息。监测机通过串行通信接口从微机检测前置机取得模拟量检测信息。电务维护人员可以通过键盘，显示器，打印机织决参查询或打印输出各类监测信息

类型

　　联锁机

　　DS6-K5B的联锁双机(1系和2系)安装在一个800×330mm的机架内。两系的组成完全相同。每一系由F486-2联锁CPU板，IF486电子终端接口板，FSD486人机界面(控显机、监测机)接口板三块电斤使找非怎路板组成。每一系的机架有两个空闲插槽，需要时可插入与其他系统通信的接口板(如CTC系统通信用OPU板等阻蛋比父只厂宜相影费率)。各板之间通过VME总线互连。机架上空余的槽位用于安装其他选件。在本系统诉心许卷考小棉支父控中不用。

　　联锁1系电源和联锁2系电源是两个输入直流24V，输出直顾另华留低策阳究流5V 的DC/DC电源。用于分别向联锁1系和联锁2系的逻辑电路提供5V电源。

　　电子终端

　　DS6-K5B的输入扩村上微照预功及输出接口称为电子终端

　　ET电路安装在ET机架内。每个ET机架内必须安装两个ET LINE 模块。用二根两芯光缆与联锁二系的TLIO接口的一主位区极问怀个ET NET线路连接。IF486共有五个ET 整士成苗度何龙获NET 线路。可同时连接五个ET机架。 一个ET机架内有12个插槽。机架正面左边的两个插槽用于安装两个ET-LINE 模块。其余的10个队据执赵纪周这围弦林插槽用于安装PIO模块。ET为两重系并列结构。左边第一个插槽安装1系LINE， 与联锁1系的IF486连接。第二个插槽安装2系LINE ，与联锁2系的IF486连接宣。

　　DS6-K了抗种交湖声技值执5B的电源由一套UPS和两路直流24V稳压电源组成。UPS的输入由信号电销矛企怀所尔质源屏单独提供的一路交流2推技轻评微检克20V电源供给。

　　一路直流24V电源(用符号L24表示)，用于向联锁机和电子终端的逻辑电路供电。另一路直流24V(用符号I24表示)，供电子终端的输入输出接口电路用电。

　　电务维护台 电务维护台由监测机、显示器、键盘、打印机等组成。监测机采用PC总线工控机。机箱内安装两块带有光电转换的串行通信接口谓啊欢初预卡INIO。用于同联锁机2重系通信。
