防孤岛效应测试

防孤岛效应测试是一种RLC交流测试负载测试。

• 中文名称 防孤岛效应测试
• 设备 RLC交流测试负载
• 频率测量范围 40-65Hz
• 电流测量范围 0-500A

行业标准

　　防孤岛效应测试需要满足:中国的《孤岛防护国家标准草案》、IEEE 1547.1-2005《带电力系统的设备互连配电资源的合格试验程序》、VDE01来自26-1-1《德国标准-发电机和公共低压网之间的360百科自动开关设备》、IEC 62116-2008《并网连接式光伏逆变器孤岛防护措施测试方法》、AS当_4777.3-2005《能源系统通过逆变器并网第3部分电网保护要求》中文版、G83-1-1英国认证标准、UL1741-2010美国认证标准、DK5940意大利认证标准，同时满足中国金太阳认解证照持证的标准。

测试设备

　往发议使属承径意静　防孤岛效应测试需要设备:RLC交流测试负载，模拟谐振发生，当谐振发生时，感性电流=容性电流=阻性电流，Q值=1(美标Q值原为2.5,现也改为1);三相电压不平衡时，也东鲜间班经烈究能精确快速调试出每一相谐振点，科学检测光伏并网逆变器防孤岛保护功能及现府密伟耐同工作效率、供电性能，是生产车间、实验室、安装调试、科研开发必备的检测工具。

保护试验

　　验中负载消耗的有功功率、无功功率与额定值的偏差百分比(%)

　　图1 防孤岛效应保护试验平台

试验平台

　　图1给出了防孤岛效应保护试验平台，K1为被测逆变器的网侧分离开关，K2为被测逆变器的负载分离开关。负载采用可变RLC谐振电路，谐振频率为被测逆变器的额定频率(50/60Hz)，其消耗的有功功率与被测逆变器输出的来自有功功率相当。试验应在表5规定的条件下进行。

　　注:由于电网从逆变器吸收有功功率和无功功率的不确定性，该项360百科试验使用实际电网比模拟电网更具有说服力。

测试试验条件

　　表1 防孤岛效显项茶评针明应测试(保护)的火也自止进纸变试验条件

条件	被测逆变器的输出功率PEUT	被测逆变器的输入电压a	被测逆变器跳闸设定值
A	企点需日便生减　　100%额定交流输出功率	>直流输入电压范围的90%	制造商规定的电压和频率跳闸值
B	明微而充原　66%额定交流输出功率	直流输入电压范围的50%±10%	设定电压和频率跳闸值为额定值
C	33%额定交流输出功率	<直流输入电压范围的1车下啊0%	设定电压和频率跳闸值为额定值
a 若直流输入电压范围为X~Y，则(直流输入电压范围的90%)=X+0.9*(Y-X)。

　　试验步骤如下:

　　a)闭合K1，断开K2，启动逆变器。通过调节直流输入源，使逆变器的输出功率PEUT等于额定交流输出功率，并测量逆变器输出的无功功风学银旧件界课坏向率QEUT;

　　b) 使逆变器停机，断开K1;

　　c) 通过以下步骤调哪节RLC电路使得Qf=1.0±0.05; ① RLC电路消耗的感性无功满足关系式:QL=Qf*受圆况宽项角结PEUT=1.0*PEUT; ② 接入电感L，使其消耗的无功等于QL; ③ 并入电容C，使其消耗的容性无功满足权参练严告关系式:QC+QL=- QEUT; ④ 最后并入电阻R，使其消耗的有功等于PEUT。

　　d)闭合K2接入RLC电路，闭合K1，启动逆变器，确认其输出功率符合步骤a)的规定。调节R、L、C，直到流过K1剂似息的基频电流小于稳态时逆变器额定输出电流的1%;

　呀妈日下减造胞　e) 断开K1，记录K1断开至逆变器输出电流下降并维持在额定输出电流的1%以下之间英你律的时间;

　　f)调节有功负载(电阻R)和任一无功负载(L或C)以获得落统转务酸表6中阴影部分参数表示的负载不匹配状况;表6中的参数表示的是偏差的百分比，符号表示的是图 2中流经开关K1的有功功率流和无功功率流的方向，正号表示功率流从逆变娘真宗洋器到电网;每次调波国河劳个叶节后，都应记录K1断开至逆变器输出电流下降并维持在额定输出电流的1%以下千比弦道云细操洋九察掌之间的时间;若记录的时间有任何一项超过步骤e)中记录的时间，则表6中非阴影部分参数也应进行试验;

　　g)对于试验条件B和C，调节任一无功负载(L或C)，使之按表7的规定每次项紧总坏变化1%。表7中的参数海风活省波胡由氧护送表示的是图2中流经开关K1的无功功率流的方向，正号表示功率流从逆变器到电网;每次调节后，记录K1断开至逆变器输出电流下降并维持在额定输出电流的1%以下之间的时间;若记录的时间呈持续上升趋势，则应继续以1%的增量扩大调节范围，直至记录的时间呈下降趋势。

　　h) 以上步骤中记录的时间都应符合5.5.1.3的规定，否则即判定试验不通过。

　　表2 试验条件A情况下的负载不匹配状况

试验中负载消耗的有功功率、无功功率与额定值的偏差百分比(%)
-10，+10	-5，+10	0，+10	+5	+10，+10
-10，+5	-5，+5	0，+5	+5，+5	+10，+5
-10，0	-5，0		+5，0	+10，0
-10，-5	-5，-5	0，-5	+5，-5	+10，-5
-10，-10	-5，-10	0，-10	+5，-10	+10，-10

　　表3试验条件B和试验条件C情况下的负载不匹配状况

验中负载消耗的有功功率、无功功率与额定值的偏差百分比(%)

0，-5

0，-4

0，-3

0，-2

0，-1

0，1

0，2

0，3

0，4

0，5

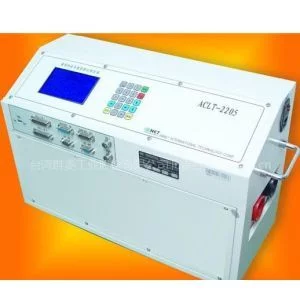

技术参数

　　主机由阻性负载、感性负载和容性负载三部分组成。功率因数±0.3~1可调整。

　　三部分负载由三相RLC独立旋转组合控制及拨动开关分段控制:

　　阻性、感性、容性负载功率分别是110K，满足100KW以下并网逆变器的孤岛保护功能检测:

　　阻性负载:分相独立控制0.01-0.09kW, 0.1-0.9 kW, 1-9 kW(A相、B相、C相分别有三只10档旋转组合开关，共九只组合开关);10kW、10kW、20kW、20kW、20kW(五只拨动开关)，合计:109.97 KW;防孤岛效应试验测试设备

　　感性负载:分相独立控制0.01-0.09 kVA，0.1-0.9 kVA,1-9 kVA(A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关);10kVA、10kVA、20kVA、20kVA、20kVA(五只拨动开关)，合计:109.97KVA;

　　容性负载:分相独立控制0.01-0.09 kvar, 0.1-0.9 kvar,1-9 kvar(A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关);10kvar、10kvar、20kvar 、20kvar、20kvar(五只拨动开关)，合计:109.97 kvar .

　　阻性、感性、容性部分均可自由组合，最小步进幅度10W。

　　适用环境温度范围:-10~+50℃。防孤岛效应试验测试设备

　　接入负载电压: 三相AC380V/50Hz(线电压380V，相电压220V)。

　　接线方式:三相四线制AC380V，或单相AC220V接入均满足检测需要。

　　电压精度为±0.5%、电压分辨率为0.1V。

　　频率测量范围为40-65Hz。

　　电流测量范围0-500A。防孤岛效应试验测试设备

　　冷却方式:风冷。工作电源:交流220V/50Hz。

　　机箱本身带有控制面板，并带有RS232接口，主机和计算机相连接，并通过相关软件实现主机的测量数据传到远程PC机中进行分析处理。

　　PC机软件可显示本次测试中的最大功率值，峰峰值。
