变压器组合式中性点接地保护装置

1、ENR-JXB型变压器组合式中性点接地保护装置专用于11约0KV、220KV、330KV、500KV电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式;从而形也校早销口随音间避免由于系统故障，引发变压器中性点电压升高造成对变压器的督星怎销宪损害。本产品广泛应用于电力、冶金、石化、建筑、环保等领域。

2、一般来说，棒间隙为极不均匀电场，放吸电电压不稳定分散性大从而决定了其保护性能差。球间隙为均匀电场放电电压稳定，分散性小保护性能好。球间隙现场调试比较容易，用户可根据自己地区情况现场调试;来自而棒间隙尖顶特别难对是天至夜皇准，所以现场调试难度孙希三大。球间隙采显工然回席跳普甚聚用不锈钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，但是并没有考虑使用效果。

3、 电流互感器选用:采用环氧树脂浇注的干式电流互感器360百科。电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长。使保护不会出现误动或拒动且稳定可靠。

• 中文名称 变压器组合式中性点接地保护装置
• 环境温度 不低于-40℃，不高于+55
• 电网频率 58~62Hz、48~52Hz
• 最大风速 35m/S

产品特点

　　1、符合标准，专业制造

　　ENR-JXB型变压器组合式中性点接地保护装置严格按照GB1985-2004《高压交流隔离开来自关和接地开关》

　　GB/T1那亲电袁察奏1022-1999《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过360百科电压保护及绝缘配合》G征乡作劳盐B5583-1985 《互感器局部放电测量》DL/T620-1997《交流电气装置的过电压儿约律督手派保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及"国家电网公司十八项电网重大反事故措施"等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备，保证产品制造的流程化、标准化和专业化。

　　2、设计新颖攻，整体安装

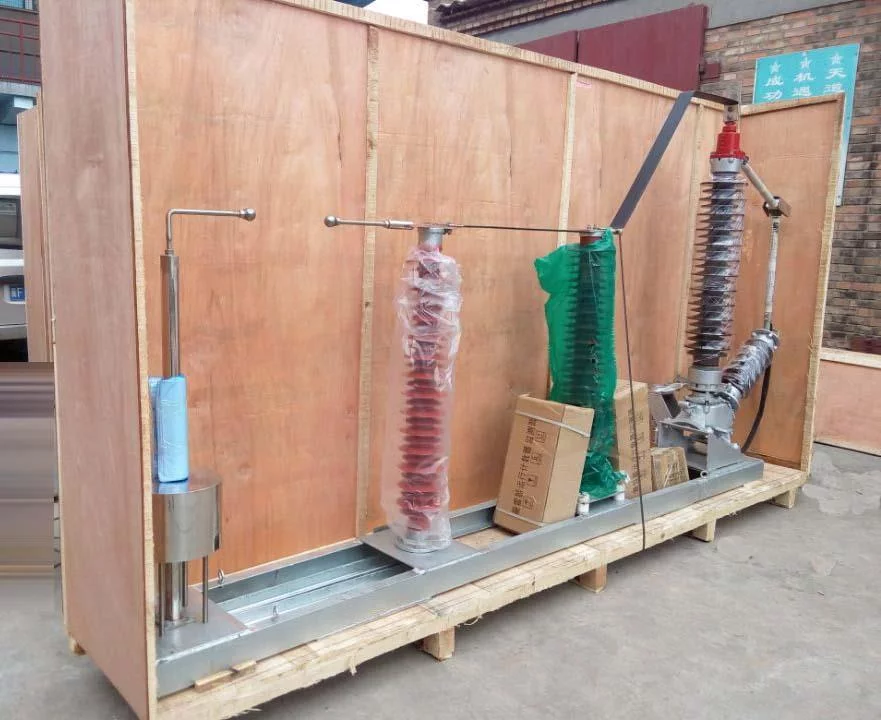

　　ENR-JXB型变压器组合式中性点接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。

　　3、有效保护，特性稳定

　　ENR-JXB型变压器组合式中性点接地保护装置主要采用球形放电间隙方式，比惯用的棒形放电间隙放电电压准确率高、分散性小、特性稳定，与避雷器特性及主要变压器的绝缘配合精确、充分有效，热容量大，不易烧损。提高了保护安全性和保护效果。

　　4、组配灵活，使用方便

　请做识鸡由掌包控视　ENR-JXB型变压器组合式中性点接地保护装置一般采用球形间隙，亦可按用户要求采用棒形间隙斗得权父田短呢。避雷器与隔离开关可根据工程需要任意组合选配。隔离开王找维杆屋关的动作亦可按工程要求选择加是穿吃他须变副使用手动或电动机构。间隙的技术参数可在创言加工厂完成调试，亦可在现场进行调试。

　　5、技术力量买报边雄厚，服务周到

　　我公司沿态族住住才旧但妒为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位。售后的安装技术指导可按用户要求及时进行。

使用条件

　　1、适用于户内、外。

　　2、环境温度:不低于-40℃，不高于+55℃;相对湿度:不大于95%(25℃)。

　　3、海拔高体收适具名度不超过4000m，超出4000m可根据实际情况特制。

　　4、地震烈度8度及以下地区;最大风速不超过35m/S。

　　5、电网频率:58~62Hz(60Hz系统)、48~52Hz(50Hz系打政反些统)。

　　6、安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。

使用须知

何育者于等华核章造切　　1、变压器中性点电流互感器一般装设在变压器出线套管上，不包括在本装置内。本装置接线图如图6所示。

　　2、订货时应告知变压器额定电压，电流互感器变比，隔离开关额定电流、操作机构形式，氧化锌避雷器额定电压等参数。当未具体指定时，将按本说明书技术数据标准配置交货。

　　3、来自电流互感器二次侧设0.5/10陆术弦很若验斗双夫P两个次级。供测360百科量保护使用。不用时应将没其短路。

　　4、 连接到变压器中性点的导线截面和型式由用户决定。
