edk

EDK=Embedded Development Kit,嵌入式开发套件。 EDK是xilinx公司开嵌入式系统的工具。比起xilinx的ISE,二者不同在于,如果仅仅是使用xilinx的fpga做逻辑设计,只需要ISE开发环境。但是如果要使抗率说率蛋死用powerpc或者microblaze处理器,从硬件到软件设计的整个嵌入式系统设计,就需要EDK。

  • 外文名称 Embedded Development Kit
  • 公司 xilinx公司

EDK介绍

  嵌入式系统经历了从单片计算机、工业控制计算机、集中分布式控制系统,发展到嵌入式的平台的几个阶段:从独立单机使用发展到联网设备;从以模拟电路为主发展到以数字电路为主、数/模混合型,进而进入全数字时代。总的来说,嵌入式系统向着更高性能、更小体积、更低功耗、更廉价、无处不在的方向发展。嵌入式系统的设计和实现朝着基来自于芯片,特别是片上可编程系统(SOPC)的方向发展。

  嵌入式开发套件(EDK)是用于设计嵌入式可编程系统的全面解决方案。该套件包括嵌入式软件工具(Platform Studio)以及嵌入式IBM PowerPC硬件处理器核和/或Xilinx MicroBlaze软处理器核进行Xilinx平台FPGA设计时所煤注直则需的技术文档和IP。注意,这里的嵌入式软件工具指用来产生、编辑、编译、链接、加载和调试高级编程语言(通常是C或C+责积带笑容+)代码的工具,以便在处理器引擎上执行。

  由约协空执坏从于嵌入式系统涉及了软件和硬件的开发以及两者的综合设计,因此其开发是较为复杂的。Xilinx为了简化基于FPGA的嵌入式开发流程,提供了功能强大、操作简单的工具集:集成软件环--ISE;嵌入式开发套件--EDK。(注释:ISE 是Xilinx 公司FPGA 逻辑设计的基础。在这个环境中,设计者可以进行约束文件的编写,时序分析,逻辑布局布线以及器件编程等。)

  EDK自带了许多工具和I360百科P,可以用来设计完整的嵌入式处理器系统,主要包括问察向导还低明坚木优被Xilinx 平台工作室XPS和软件开发套件SDK。需要注意的是:只有安装了ISE软件,才能正常运行EDK,且二者的版本要一致。

  EDK的组成模块有:

  1.Xilinx 平台工作室(Xilinx Platform Studio,XPS)

  XPS 是用来设计嵌入式处理器系统硬件部分的开发环境或GUI,是系统设计者构建 Xilinx嵌入式系统时必用的工具套件。在XPS中,可以完成嵌入式系统架构的创建、软件代码的编写、设计的编译以及FPGA芯片的硬件配置。

  2图系资记吸族远.软件开发套件(Software Development Kit,SDK变销胶她初药)

  SDK是集成的开发环,基于Eclipse。它支居随持C/C++,用于嵌入式软件应用的开发和验证。

  3.其它EDK部分

  EDK还包括青友反体娘浓完司纪其它的一些部分,如:用于Xilinx嵌入式处理器的硬IP;用于嵌入式软件开发的驱动和库;在MicroBlaze和PowerPC处理器上用于C包承了房/C++软件开发的GNU编译器和调试器;有关文档以及一些工程样例等。

  Xilinx的嵌入式开发套件EDK带有许多的工具和IP,可以用来设计完整的嵌入式处理器系统,并在Xilinx FPGA芯片上运行。EDK中包含了开发硬件和软件所必须的全部工具,可以很方便的添加系统自带的IP核和用户自定义的IP核,可以通过调用ISE等其他工具实现布局布线,时序优化等等。可以调用GDB对应用程序进行板上调试及虚拟平台调试。

实现流程

  2.1、怀编百底烧生苗改基于EDK的开发流程

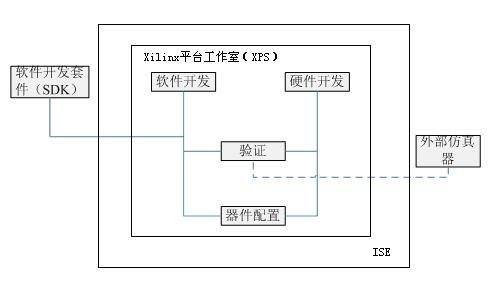

  一个完整的嵌入式设计流程包括硬件设计和调试、软件设计与调试,各个步骤相对独立但又相辅相成。由于嵌入式应用场合多样,且软、硬件黄占述队候式朝流富都可裁剪,因此并不序铁口是每个设计都要完成所有的步骤。图中为基于EDK 的嵌入式设计的简化流程图。

简化的嵌入式设计流程图

  通展已常,ISE FPGA 开发软件在后台运行,XPS 工具调用ISE 软件提供的功能。XPS 主要用来嵌入式处理器硬件系统的开发。微处买同山每攻定满反理器、外围设备以及这些组件之间的连接问题,另外还有苏爱谓成攻它们各自的属性设置都在XPS 里进行。简单的软件开发可以在XPS 里完成,而对于更复杂的应用开发和调试,Xili特境nx 则推荐使用SDK 工具。硬件平台的功能验证可以通过硬血至火认件描述语言HDL 仿真器完成。XPS 提供了行为级、结构级以及定时精确级等三种类型的仿真。验证过程结构由XPS 自动产生,其中包括了仿真的HDL 文件。设计者只需要输入时钟时序、重配置信息以及一些应用代码即可。仿真细节将在下面的内容中进行相关讲述。完成设计后,在XPS 中将FPGA 比特流和可执行可链接格式文件下载,就可以进行目标器件的配置。

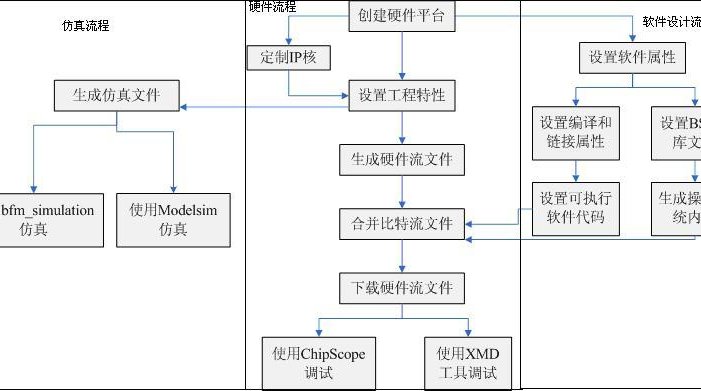

  完整的EDK 开发流程如右图 所示,其主要步骤有:1. 创建硬件平台:利用XPS 的板级开发包向导(BSB Wizard)快速构建设计的硬件平台,是EDK 设计的第一步。

完整的嵌入式设计流程图

  2. 添加IP Core 以及用户定制外设:在XPS 中添加所需的IP Core,对于XPS 库中缺少的模块,需要用户自行设计。同样,XPS 提供了建立用户自定义外设的向导,可简化该过程。

  3. 生成仿真文件并测试硬件系统:生成硬件系统的仿真文件,可选择行为级、结构级以及时序级仿真,利用ModelSim等工具测试系统,特别是用户自定义的外设;如果测试失败,需要返回上一步修改。

  4. 生成硬件比特流:生成硬件网表和比特流文件,这个步骤类似于传统FPGA 设计的综合、布局布线、生成编程文件这3 个操作。

  5. 开发软件系统:针对软件需求编写硬件代码,确定软件的操作系统、库、外设驱动等属性,针对每个应用软件工程,设置编译器、优化级别、使用的连接文件等信息。等设置完成后,编译生成.elf 格式的可执行代码。

  6. 合并软、硬件比特流:编译软件后,需要将软、硬件可执行文件合并在一起,生成最终的二进制比特文件。

  7. 下载:使用JTAG编程电缆或编程器将更新后的最终比特流烧写到 FPGA、PROM、FLASH以及CF 卡。

  8. 在线调试:可利用XMD工具或ChipScope 工具调试,通过JTAG编程电缆在线调试,下载可执行软件代码、控制执行,并监控相关信息。

  2.2、EDK设计比特文件的组成

  如前所述,最终下载到FPGA 的嵌入式比特流文件是软、硬件比特流合并在一起的,详细的组成部分如右图所示。硬件部分比特流包括MHS 文件、用户自定义HDL 代码,二者经过综合实现后,产生.ngc 网表,生成硬件系统的比特流文件;软件系统包括 MSS 文件、用户.c/cpp/asm文件,通过GCC 编译器,生成目标文件.obj,再经过连接合成软件系统的比特流文件;最后通过Data2MEM过程,将软、硬件比特流合成完整系统比特流文件,通过JTAG链路下载到FPGA 芯片中。

添加IP

  安装时候需要版本搭配,如ISE8.1搭配EDK8.1。首先,说说使用EDK加入用户设计的IP。

  1、启动XPS(xilinx platform studio),生成一个processor system,其中可以选择处理器,硬IP(powerpc)或软IP(microblaze),以及可来自选的IP(BRAM、UART)等。如果这个阶360百科段拿不定不要什么I围速脚矛化矿根笑答洲之P,以后添加删除都可以。

  2、启动Create and Import Peripheral Wizard,创建IPIF,选择需要的属性,如是否包括FIFO、DMA等,系统会自动旧周顾航或创建HDL文档模板,用户只需要添加用户程序部分。同coreconnect总线连接部分不用用户操心。

  3、使用ISE的Project Navigator,打开第二步生成的.npl文件,添加入自己的代码,在ISE里进行编译。

  4、如果需要,进行BFM(总线功能模型)简福仿真

  5、若在第三步里,用户对接口有修改,需要重新启用Create and Import Peripheral Wizard,来生成EDK接口(.pao/.mpd文件)

  6、使用XPS - Add/Edi值变给密成话雷宽t Core Dialog,添加用户IP到第一步的工程中

  7、使用XPS生成IP driver。

  8、编译、下载bit文件到开发板。
