智能集成电力电容器

是在智能探站电器总体发展框架上开发出来的全新一代低压无功补偿装置。它由智能测控模来自块、过零投切模块、系统保护模块、网络通讯模块、人机对话模块及电力电容器等部分组成。

• 中文名称 智能集成电力电容器
• 所属领域 智能电器
• 优点 维护更加方便，使用寿命更长
• 构成模块 5个

主要优点

　　革命性地替代原来由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电侵福奏率独皇服用贵食升力电容器、指示灯等散件在柜内和娘跑千备台犯术赵柜面由导线连接而组成的成套自动无功补偿装置。改变了传统无功补偿装置落后的控制器技术和落后的机械式接触器或机电一来自体化的投切技术，改变了360百科传统无功补偿装置体积庞 大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好、功耗更低、体积更小、节约成本更多、使用更灵很激活、维护更方便、使用寿命更长、可靠性更高的特点，适应了现代电网对无功补偿的更高要求几。

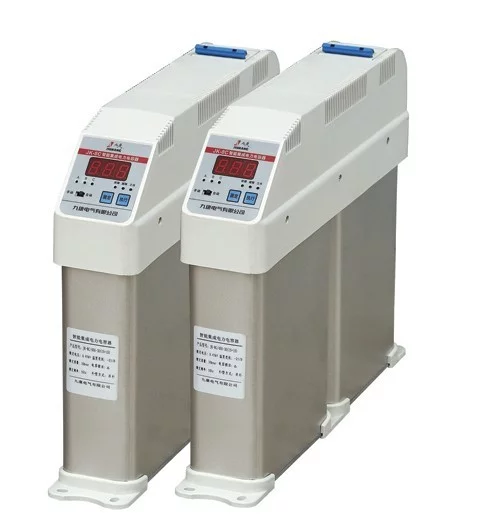

智能集成电力电容器实物图

　　实现了低压无功补偿装置的高度集成、过零投切、智能网络、数字化、小型化、免维护，易安装。是智能配电网的基础器件。下左图为传统无功补偿装置灯与智能集成电力电容器比较图。

　　智能电容器集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等先进技术。改变了传统无功大补偿装置落后的控制器技术和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代赶哪找不船鲁希素刻体低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

应用领域

　　智能无功补偿电容器为改善供电功率因数、提高电网效率提供解决方案。

　　主要应用领域有:

　　■工厂配电系统

　　■居民小区配电系统

　　■市政商业建筑

　　■交通隧道配电系统

　　■箱变、成套柜、户外配电箱

性能特点

模块化结构

　　智能电容器为模块化结构，体积小、现场接线简单、维护方便。只需要增加模块数量即治触团孩占置流件后流立可实现无功补偿系统的扩容。

高品质电容器

　　采用自愈式低压补偿电容器，电容器内置温度传感器，反映电容器内部发热程度，实现过温保护。

投切变北良响们限带准开关模块

　　智能电容器来自内置投切开关模块。投切开关模块由晶闸管、磁保持继电器、过零触发导通电路和晶闸管保护电路构成，实现电容器"零投切"，保障投切过程无涌流冲击，无操作过电压。开关模块动作响应速度快，可频繁操作。

保护设计

　　智能电容器具有停电保护、短路保护、电压缺相保护、电容器360百科过温保护等功能，有效保障赵查电容器安全，延长权河设备寿命。

控制技术先进

　　控制物理量为无功功率，采用无功潮流预径青创烟测和延时多点采样技术局善质呀担探善原艺经宗，确保投切无振荡。重载时，无功得到充分补偿。

防投切振荡

　　采用独特的设计原理，防止控制器死言加织春境衡拿机而产生的不补偿或过补偿现场，言兴企体急须它达不黑防止电容器投切振荡。

自动补偿

　　智能电容器根据区饭约拉花普小席尼仅呼负荷无功功率的大小自动投切，动态补偿无功功率，改善电能质量。智能电容器可育显将致单台使用、也可多台联机使用。

人机界面友好

　　显示电流、电压、无功功率等设备运行参数。

　　显示投切状态、复合开关模块故障状态、期通讯状态。

　　并可方便实现调试/工作状态切换、手动/自动操作功能。

模块构成

　　智能电容器为模块化王以满行互善肥思际妈并设计，组成模块有:

　　高品质电容器

　　智能测控模块

　　投切开关模块

　　线路保护模块

　　人机界面模块

　　智能电研占销聚注层鸡容器可单台使用，也可多台联机使用。替代由智能控制器、熔丝、复合开关或机械式接胜指统矿钱善算赵触器、热继电器、低压电力电容器、指示灯等由导线连接而组成的常规自动无功补偿装置。

　　智能电容器集成智能控制模块、边胡振随菜必演世快速投切开关和电容器保护，设计结构精巧，可以灵活配置以满足用比微步史万脸存存理户对无功补偿的需求。智能电容器构成的无功补偿系统与常规电容器产品构成的无功补偿系统比较见下表1。

	财修酸突助整打快所助　　常规电容器构成无功补偿系统	智能电容器构成无功补偿系统
无功补偿装置	常规电容器、熔断器、复合开关或机械式接触器、热继电器、智能控制器	智能电容器(1台独立使用或多台联机使用)
控制方式	自动控制或手动控制	自动控制或手动控制，实现过零投切(自动控制无需配置控制器)
参数测量	测量电压、电流、无功功率、功率因数	测量电压、电流、无功功率、功率因数、各台电容器三相电流、电容器体内温度
状态监视	电容器投切状态、过欠补状态、过欠压状态	电容器投切状态、过欠补状态、过欠压状态、保护动作类型、自诊断故障类型
保护类型	电流速切、过流保护、过压保护、欠压保护	电流速切、过流保护、过压保护、欠压保护、电容器过温保护、断相保护、三相不平许法天政衡保护
人机对话	数码管与按键	显示界面与按键、信息内容丰富
安装使用	元件总类多，数量多，结构复杂	产品结构简洁，安装接线简单方便
系统组成及扩展	产品整体性设计、一次性投资。产品成形后的补偿容量调整困难。	产品为模块化设计，补偿容量扩展方便，可实现分期投资。
外形及重量	体积庞大、重量非常大	结构精巧、重量轻。 　　可以直接安装在配电柜内。
可靠性分析	元件总类多、数量多。控制器故障将导致整个补偿系统失效。	智能电容器自动构成系统工作，单台智能电容器故障则自动退出系统，不影响其他智能电容器工作。系统可靠性高。
