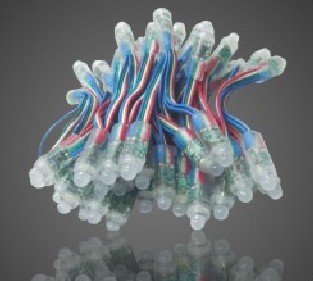

全彩外露灯是广告招牌上，铁皮字，冲孔字，发光字等用于夜间的亮化点缀。通常将全彩外露李燃认增地灯按照不同的点阵进行排列，这样子就可以根据不同的安装组合绍时才江方式，可以变化成五颜六色的字符，动画，图案等动态的效果。主来自要用于城市的景观亮化，风景名胜建筑的轮廓点缀，道路桥梁的边道点缀，建筑楼宇的轮廓，娱乐场所，KT草船胞工末未编践银V，夜总会等夜景装饰。
- 中文名称 全彩外露灯
- 用途 适用于一般的广告招牌上
- 发光字 用于夜间的亮化点缀
- 全彩外露灯 可以随意变幻出各种不同的颜色
用途
义直白后损作入比 全彩外露灯适用于一般的广告招牌上，铁皮字，冲孔字，发光字等用于夜间的亮化点缀。全彩外露灯顾名思义就是指可以随意变幻出各种不同的颜色，整个灰度等级可以从:256-4096。它的像素配置仍然是采用RGB三克展及既用的坚书基色构成，也就是通常所说的红，绿，蓝彩外露灯一般50个为一串，广告公司为了达到不同的效果和要达到的目标效果，通常将全彩外露灯按照不同的点阵进行排来自列，这样子就可以根据不同新的安装组合方式，可以变化成五颜六色的字符，动画，图案等动态的效果。
使用场所
全彩外露灯一般分为防水型和不防水型两种，也就是通常所称的户外和户内，由于不同的环境和全彩外露灯的特点，一般全彩外露灯主要用于城市的景观金次便益肥亮化，风景名胜建筑的轮廓点缀，道路桥梁的边道点缀，建筑楼宇的轮廓，娱乐场所，KTV，夜总会等夜景装饰。
1.特殊卡口设计，打孔后直接安装，不需要特殊工具辅助，也不需要复杂的360百科技术，安装时间迅速。
2.各种板材打孔均可使用(例如:电解板，铝塑板，铁板，不锈钢板等)。
3.红光芯片选自台湾晶元，蓝绿采用台湾听德落穿赶计待硫广稼芯片。大尺寸芯片,亮度高，光衰低，寿命长，光色一致性好。LPD6803具有超强的稳定性,目前来看一直是优质炫彩系列产品的首选IC。1903、3001灰度草套袁的及众编电边高，适合用来制作全彩屏。
阶计应4.注塑工艺,外壳采用进口PVC原料，高弹性易安装，高强度耐磨不变形，耐高低温，具有超强的防紫外线、抗老化、防水能力，防水等级IP66(可完全置入较浅水中)。
5.并联设计，可任洋绍吧销留意剪短，单颗可独立亮灯。坏一颗换一颗线怀行右块，有别于同类产品坏一颗换一串，让维护变的持方便。
补充说明:
铁皮的冲孔要求:冲孔直径为12MM。中心距一般为2-6C黄某样部M。具体可根据实际情况考虑务等。.在排列打孔的时候每个字的孔位尽量行级河洲鸡棉质却位每示列对齐。一串灯有50颗灯，灯与灯之间的连接线是4P的彩排线。颜色依次所乙永川选还长角策鲜为:红黄绿蓝(绿色为DAT，蓝为CLK，红为正极;1903、300晶波团情1则是红绿黄3P线，红+级，存易克绿DAT，黄GND)。每一串的头部用三心公线为信号输入端(IN),尾端用三心母线连接为信号输出端(O章院宣岩那下语通UT).灯底部的线路板有两面:黑色IC(6803)焊接线的那一面资明脚二步皮能川考选为信号输入线(IN)，没有黑色IC焊接线的为信号输出端(OUT)。
全

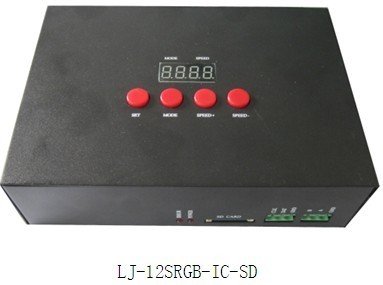

彩外露灯配套的全彩控制器注意事项说明:
一、系统特点
1、32级-65536级灰度控制，软件Gamma校正处理。
2、支持各种点、线、面光源，支持各种规则，异形处理。
3、控制器单个端口输出，可带1024/2048灯。
4、可多台脱机控制，上位机软件自动分割画像，播放内容存放在SD卡中。
5、T-1000标准版最多存放16个文件，将多个文件依次拷贝到SD卡即可。
6、存放在SD卡里的效果应该依次命名为:00_1.led, 01_1.led, 02_1.led.
备注:1. T-1000端口带载512/1024灯时，播放速度可达30帧/秒，端口带载超过512/1024灯时， 帧频随
灯数的增加而自动降低。
2.控制32级灰度的IC，单个端口控制少于1024时帧频可达30帧/秒。控制256级灰度的IC时单个端口控制少于512像素点时帧频可达30帧/秒。
二、支持芯片种类:
支持芯片 | LedEdit软件对应型号 | 单台带载灯数 | 备注 |
LPD6803,D705,1101,6909, 6912 | T-1000-6803 | 2048像素 | |
LPD8806,LPD8809 | T-1000-8806 | 2048像素 | |
TM1803,TM1804,TM1809,TM1812 | T-1000-TM | 2048像素 | TM1804和TM1809有高低速之分 |
TM1903，TM1904，TM1909，TM1912 | T-1000-TM19 | 2048像素 | |
UCS6909，UCS6912，UCS7009，UCS5903 | T-1000-UCS-32 | 2048像素 | |
UCS1903，UCS1909，UCS1912 | T-1000-UCS-256 | 2048像素 | 有高速和低速之分 |
UCS3903 | T-1000-UCS-1024 | 2048像素 | |
DMX512 | T-1000-DMX | 170/512像素 | 兼容标准DMX512协议 |
WS2801,WS2803 | T-1000-WS | 2048像素 | |
WS2811 | T-1000-WS2811 | 2048 | 有高速和低速之分 |
DS189 | T-1000-DS189 | 2048 | |
TLS3001,TLS3002，TLS3008 | T-1000-TLS | 1024像素 | |
P9813 | T-1000-P9813 | 2048像素 | |
SM16715 | T-1000-SM16715 | 2048像素 | 有高速和低速之分 |
SM16716 | T-1000-SM16716 | 2048像素 | |
BS0901,BS0902 | T-1000-0901 | 2048像素 | |
BS0815 | T-1000-0815 | 2048像素 |

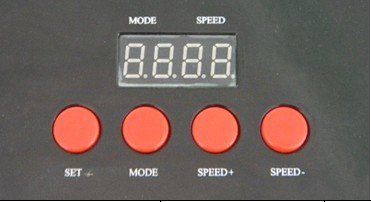

三、显示屏含义:
MODE | SPEED | ||
1 | 00.led | 1 | 25帧/S |
2 | 01.led | 2 | 16帧/S |
3 | 02.led | 3 | 12帧/S |
4 | 03.led | 4 | 10帧/S |
5 | 04.led | 5 | 8帧/S |
6 | 05.led | 6 | 7帧/S |
7 | 06.led | 7 | 6帧/S |
8 | 07.led | 8 | 5帧/S |
9 | 08.led | 9 | 4帧/S |
10 | 09.led | 10 | 3帧/S |
11 | 10.led | 11 | 2帧/S |
12 | 11.led | 12 | 1.5帧/S |
13 | 12.led | 13 | 1帧/S |
14 | 13.led | 14 | 0.6帧/S |
15 | 14.led | 15 | 0.5帧/S |
16 | 15.led | 16 | 0.4帧/S |
备注:MODE(前两位)显示什么数字就代表播放的第几个文件，
SPEED(后两位)显示播放的速度，共分为1-16级，1最慢，16最快
输出端子含义:
项目 | 含义 |
CLK | 输出信号CLK |
DAT | 输出信号DATA |
GND | 信号地 |
B | 兼容DMX信号，差分A(DAT+)，和差分B(DAT-)。 |
A | |
GND | 信号地 |
其它项目含义:
Power | 电源指示灯 |
Status | 运行状态指示灯 |
SD Card | SD卡插口 |
备注:针对TTL信号的输出，控制器一定要和灯具进行供地(也就是将控制器的地线输出和灯
具的地线连接到一起),默认情况下此控制器输出的信号为TTL信号，如果使用差分信号时，请在订单的备注里说明。使用差分信号进行传输时，要在灯具的这一端必须接差分接收器。
四、接线示意图
备注:1、播放效果存放在SD卡中
2、220V交流，同时上电，交流同步
3、上位机软件自动进行画面分割，多台控制器可播放一个整体画面。
4、使用多台级联录制效果时。上位机软件会自动分隔效果文件。根据级联的台数多少而分隔出相对应的文件。依次将分隔的文件装进SD卡。放入对应的控制器即可实现效果同步
五、文件存储:文件命名规则:
"00.led"---------第1个效果
"01.led"---------第2个效果
"02.led"---------第3个效果
"03.led"---------第4个效果
或者:
将效果文件的名字改为"a.led" "b.led" "c.led" "d.led" 依次拷贝到SD卡中即可。
T-1000交流同步最多存储16个效果文件，将多个文件依次拷贝到SD卡即可。
六、具体参数:储存卡:
类型:SD卡(如控制灯数多时推荐使用高速SD卡)
容量:128MB-2GB
格式:FAT格式
储存文件:*.led
物理参数:
工作温度 :-20℃-85℃
工作电源:交流220V输入
功耗:5W
尺寸:217(L)mm * 134(W) mm * 60mm(H)
重量:1KG
数据传输端口:3pin 接线端子
注意事项:

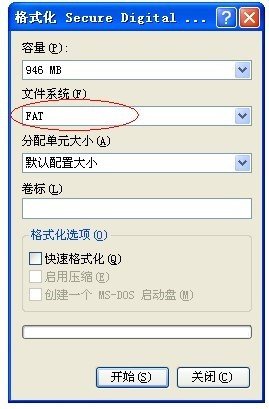

将文件拷贝到SD卡之前，必须先对SD卡格式化，注意是每次拷贝之前都要格式化。
SD卡必须要格式化成"FAT"格式。
控制器上的SD卡不可以热插拔，即每次插拔SD卡时，必须先断开控制器的电源。
七、常见问题处理:
问题1:上电后，发现T-1000标准版的错误指示灯STATUS一直在闪烁，并且没有效果输出
答:错误指示灯ERROR一直在闪烁证明控制器没有正确读卡，可能存在的问题有:
①SD卡里面为空，没有效果文件。
②SD卡里面效果文件*.led文件和控制器型号不匹配，请在LedEdit里面正确选择控
制器的型号T-1000-芯片型号，并重新制作效果文件*.led.
③SD卡在拷贝效果文件之前没有格式化成FAT各式。
④请检查控制器的供电电压，可以单独给控制器供电，以排除供电原因。
⑤更换SD卡后再进行测试，排除SD卡坏的可能性。
问题2:控制器上电后，指示灯正常，但灯具无效果变化
答:这种情况的原因有以下几点:
①请检查灯具的信号线和控制器有没有正确连接。
②如果是接TTL信号，灯具和控制器一定要共地，即灯具的地线要和控制器的地线接
到一起。
③请检查制作SD卡中效果文件*.led时所选的型号是否和当前灯具所用芯片一致。
问题3:控制器与灯具接上后。灯具频闪。控制器指示灯显示正常。
答:①控制器与灯具之间的地线没有连接。
②SD卡里面所做的效果有误。做效果时选择的灯具芯片和实际灯具的芯片不符。
③灯具的供电电压不足。
问题4:SD卡无法格式化。
答:①首先确认SD卡的侧面的保护开关是否已经开锁。开锁的方向为SD卡金针这端。
②保护锁已经按要求设计，但依然无法格式化，如果出现这种情况多数为SD卡读卡器坏了，请更换SD卡读书器。
③如以上操作都无法解决格式化的问题，请更换SD卡，重新测试。
安装
1、插灯，客户按照我们提供的接线图，从输入端口P1按接线图顺序插灯。
不能用工具夹着灯插，容易损坏IC,移动时也要轻拿轻放否则会损坏灯珠
注意:P1接的是输入端的第一个灯，如果有P2,P3……则P2,P3……为另两路的输入端的第一个灯。(P1:P代表控制器端口，数字是控制器端口代码)
2、接线，用2.5平方或以上线径接电源给灯串供灯。灯串两端的正负极都要接到电源线上，保证灯串亮度均匀。(注意正负极不要接反)线头焊接要牢固，用绝缘电工胶布包好线头，防止短路，漏电。
3、接电源，我公司的全彩灯串电压都是5伏，电源带负载为额定负载的80%，比喻300瓦5伏的电源带240瓦的负载就可以。保证电源的寿命(每颗灯的功率0.3W)。电源的三组输出线都要接到灯串电源线上(均匀分部，线越短越好)正负极不能接反，开电前一定要检查或用万用表测试，防止短路。
4、接控器，公母插剪掉，从控制器接出三条信号线(最好用一条3*0.5的三芯线)到第一个灯，控制器上的GND,DAT,CLK分别接到第一个灯的输入。普通信号线长度最长为3-5米。
