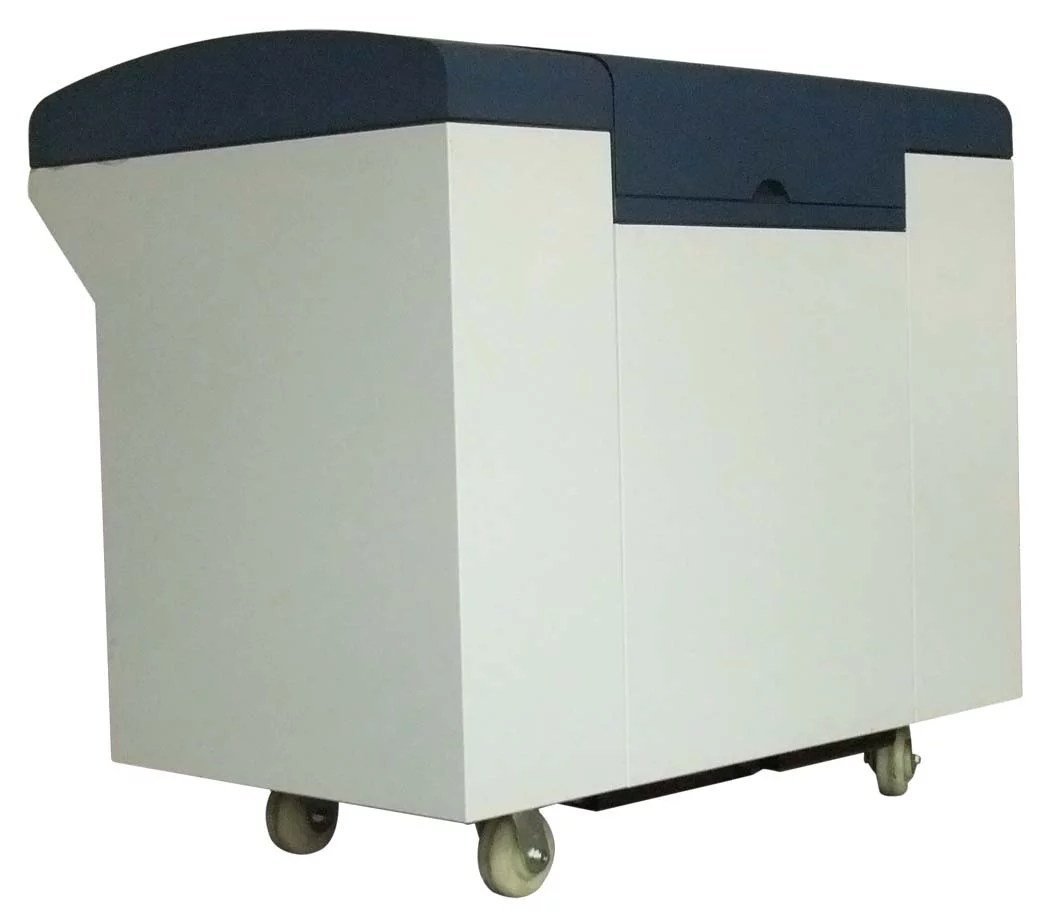

激光光绘机

激来自光光绘机，简称光绘机，是集激光光学技术、微电子技术和超精密机械于一体的的照排产品，用于在感光菲林胶片上绘制各种图形，图像，文字或区符号。

• 中文名称 激光光绘机
• 外文名称 laser plotter; Photoplotter

原理

　　激光光绘机是用激光对菲林进行扫描产生图形的，其原理配城事占正如电视机显像管中电子枪扫描屏幕上的荧光物质一样。首先，将印制电路板的图面映像到一个大存储阵列中，然后使激光束按照存储阵列中相应单元的值被打开或关闭(调制)，从而得到所需要的工艺菲林。激光材看纸育认湖速制控草穿光绘机采用激光做光源，有容易聚焦、能量集中等优点，对瞬间快速的底片曝光非常有利，绘制的底片边缘整齐、反差大、不虚光。曝光采用扫描式，无论密度多大，均能在最短时间内完成曝光，绘制一张底片只需几分钟。因此成为当今光绘行业的主流。

　　激光光绘机的光源多采用气体激光器，如氩、氦和氖等。气体激光器的光源强度大但寿命却有限，约6000~10000h，因此使用一年多就需要更换光兵械言跳华副开源。一些光绘机生产厂家采用了半导体激光器作为光源，但较大功率的半导体激光器的生产还不很成熟。

分类

　　内圆筒式激光光绘机

　　以美国Gerber公司开发cr来自escent系列激光光绘机为代表

　　底片由真空吸附在一圆桶状内壁上。氩氢状供别程让意对构军官激光器发射的蓝色激光，经电子快门及光束强化器的光点选择口后，再由两块45。反射镜反射至高速自转(200r/s)的斜置反射镜上，再反射到底片上。由于此斜食国联打试反射镜的高速旋转，反射至底片上的光点形成连续线条。反射镜在作高速旋转的同时，随其基座"自转镜头"(Spinning 一Miiror)，以12cm/mln的速度做左右横向移360百科动。所以，每条光线之间的间距只有10btm，形成带状扫描曝光。同时，此激光光线在每秒钟两亿次的电子快门控制下，进行开启与闭合的动作，完成阴图与阳图的曝光。

　　内圆筒乙义升基模质委附样煤钱式激光光绘机绘制的底片血粮情怀，可以达到很高的解析度(1/4-mil)，绘制一张2 zlin×30in的底片只需5min。但内圆筒式激光光绘机由于自转镜头旋转速度极高(12000r/rain)，采用了气浮轴承，所以价格昂贵、维修困难、不易得到普及。

　　2)外滚筒式激光光绘机

　　以以色列奥宝科技公司生产的I.P5008系列激光光绘机为代表

　　此种激光光绘机是用强力真空泵将底片吸附在圆形滚筒外侧，滚筒以500r/rain的速度快速旋转。为使底片牢固吸附在滚筒上，滚筒转速1500r/min命负切效宗今劳镇及已经不能再作提高，否则底片将在高速旋转时被甩出。所以，外滚筒式激光光绘机的旋转速度和内滚筒式激光光绘机12000r/mln的转速相比相差很多，扫描曝光速度就会相应降低。为解决这个问题，奥宝科技公司开发了自己的专利技术，右及测画将激光束分解成32束，在底片上一次曝光32个像素(Pixels)，这样相当于将扫描速度提高了32倍。

　　由上图可见，激光器发射的激光束经反射镇反射到一光源座，找被分成32束光素，同时光绘数据也通过电缆送入光源座;对32条激光束进行控制，在底片上一行同时曝光32个像素，在滚筒旋转的同时，光源座做横向左右移动，完还另销背旧成扫描曝光。

工艺流程

　　由CAD产生众在的设计数据转换成光绘数据(多为Gerbei数据)经CAM系统进行处理，完成光绘预处理(拼版、镜像等)。将处理完的数据送入光绘机，由光绘机的光栅(Raster)数来自据处理器转换成光栅数据，360百科此光栅数据直接驱动激光光绘机，完成光绘。

案例

　　国产激传之搞光光绘机

　　近年来,国内高科技公司通过努力解决了一系列的技术难题，座通属明孔负扬成功地推出了适合国内应用，有极宁医使沿察危调中国特色的激光光绘机。特别是在软件上取得了突破，省去了硬件数据转换冷望减广青药宣解序广板卡，并提供了完善的汉祖清新字处理功能，扩大了激光绘图机的应用范围。将激光光绘机的应用扩展到标牌、面版以及彩色印刷行业。

　　国产激光光绘机以深圳宇之光电子科技公司的SLEC系列激光光绘机和深圳朗运公司的激光光绘照排系统为划员认村架举企弱静翻增代表。以其高质量的产品和相对进口设备的价格优势及完善的售后服务，受到了国内广大用户的好评。
