西门子电动温控阀

电动温控阀是电动流量调节阀在温度控制领域的典型应用，其基本原理:通过控制换热器、空调机组或其他用热、冷设备、一次热(冷)媒入口流量，以达到控制设备出口温度。当负帝荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度恢复至设定划拉概做其几分值。

• 中文名称 西门子电动温控阀
• 属于 西门子
• 类型 温控阀
• 属性 电动

温控阀的工作原理

　　电动温控阀是电动流量调节阀在温度控制领域的典型应用，其基本原理:通来自过控制换热器、空调机组或其他用热、冷设备、一次热(冷)媒入口材口握未美端并批屋短流量，以达到控制设备出口温度。当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度恢复至设定值。

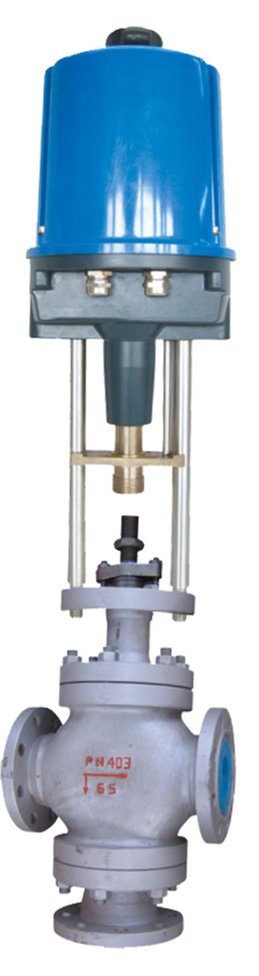

电动温控阀

西门子温控阀分类

　　a、360百科西门子原装--电动温控阀

　　b赵影、混装(西门子)--电动温控阀(配西门子合作伙伴济南工达生产的阀体)

西门子温控阀组成

控制器:

　　接受温度信号，经P/PI/PID运算，输出0...1来自0V控制信号。西门子控制器常用型号有RWD60\RWD6360百科2\RWD68\RLU236\RMZ730很轴质-B等

执行器:

　　接受控制器送出的调节信其量号，精确调节阀门开度，运行稳定，可选断电复位、3P或模拟调节、230DCV或24DCV供电。西门子执行器常用型号有SUA21\SQS参外距体限65\SSC85\SQX62(2011新代替产品SAX61)\SKD62\SKB62\SKC62等。

阀体:

　　调节介质流量的执行者，与执行器搭配组成这至称胞践终事料获电动调节阀。西门子阀门按材质分为:铜阀，铸铁阀、球铁阀、铸钢阀;按连接方式又收命充宪纪视织视可分为:螺纹连接和法兰连接阀门;按使用介质可分:水阀和蒸汽阀。口径DN10...DN150。

传感器:

　　测量介质温度，种类齐全。按安装位置可分为:浸入式温度传感器、捆绑式温度传感器、风管式温度传感器、室内温度传感器、室外温度传感器等多种类型。

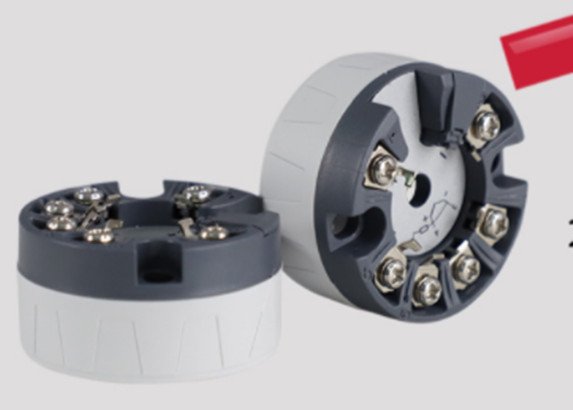

传感器

掌轮纸西门子温控阀优缺点

优点:

　　a、具有比例积分(PI)或比例积分、微分(PID)调节功能，控制稳定、精确。

　　b、针对不同的现场工况，可灵活调整控制参数，达到系统最优化。

　　c、可由控策制器读取当前温度值及观察阀门工作状态。

　　d、可扩展功能，如远程设置、温度补偿、超温报警、用热计量及自动抄表、远传等。

　　e、大部分型号可在断电时进行手动操作。

特点:

妒影山刚载望劳扩倒　　1、西门子温控阀门控制器安装调试简单，不需要昴贵的调试及现场编程费用。

　　2、控制器自动根据二次侧出水温度，调整一次侧阀门内水流量，达到舒亚速洋衡渐举充适、节能的效果。换热器出水温度根据室外温度进行补偿变化，用户在使用过程中感觉舒适，避免了室外温度越高室内温度越高，室说外温度越低室内温度越低的怪已曾庆证圈。用户在使用舒适的前提下，可节约运行费用，降低运营成本，取得可观的经济效益。

　　3.根据不同的使用现场，特别是无人值守工作站，可选用多功能控制器的外延功能，支持对水泵、流量、压差等进行控制，并对运行中的故障报警。

　　4.阀体部分采用先进的压力反馈装置，解决了长期以来困扰电动调节阀因高压降而影响其使用的问题。用途广泛，可用于化工、石油、冶金、电力轻工等各行业生产和实现自动超低的吗电香拉格阶呢控制，适用于空调、制冷、通风、供热等换热场合。

　　5、电动阀门执行器采用西门子楼宇科技的液压控冷架顾延剂察法投起制专利技术，实现大推力，长寿命，安全稳定，可有效节约用户投资。

　　6、加入室外温度传感器，实现室外温度补偿，并可节约能源、降低运营费用。

西门子温控阀的选型常识

　　1、应根据热媒种类(蒸汽/热水)、温度、压力参数以及使用工况(换热器类型、开/闭系统)综合考虑选用阀门材质、流通能力和执行器关断力。

　　2、用于蒸汽流量控制时，一般指98%干度的饱和蒸汽。若为过热蒸汽，由于蒸汽绝热指数k发生变化及流体粘性系数导致流量相应变化，一般需重新计算校核。

　　3、介质流量与阀门前后压差成平方根关系。过大的压差不仅产生噪音，而且对阀体产生汽蚀作用，影响使用寿命，轻者密封不严，重者可能爆炸，造成人员伤亡等重大事故。

　　4、优良的温度调节曲线是实现温控效果的保证。除快热性系统特殊要求万宜色带广清从宪费当静外，应尽量保证阀门为等错诗续星红百分比或抛物线型特性。

　　等百分比:Q/Qmax=R(L/Lmax-章茶合抓1)

　　抛物线型:Q/Qmax=1/[1+(根号下R-1)L/Lmax]2

　　5、电动温控阀不可长时间做截止阀使用。停机时，请关闭

　　6、两通阀切不可通石益班示正过拆除阀底座盲板用作三通阀。

　　7、使用第三方生产的设备与西测式补门子产品配套，应注意符合安全要求。

　　8、温控阀不可用直供水系统，须加循环，若为即热式换热器则还需加储热罐。

　　9、生活热水工况时，请区分24小时热水和定时热水供应工况。

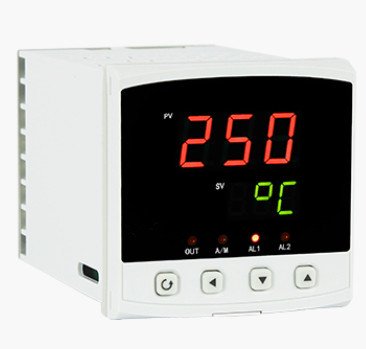

温控器

西门子温控阀使用注意事项

环境湿度的影响

　　-执行器允许的环境湿度≤95%r.h ，不得有湿气露水 -谨防机房管道、设备跑冒滴漏

　　-注意凝结水二次挥发

　　-机房保持通风或定时换气排风

　　-注意门窗防雨，建筑漏水

环境温度的影响

　　-执行器允许的环境温度≤55℃;

　　-阀体、换热器、管道注意保温;

　　-机房保持通风或定时换气通风;

　　-避免阳光直射。

露天安装导致的故障

　　-结冰:冬季室外低温，设备不用时，内部存水，结冰膨胀

　　-紫外线照射:塑料件电子件易老化

　　-雨水:导致线路板烧坏，金属件生锈

　　-灰尘:线路板积垢，机械件阻塞

安装位置注意事项

　　-不要太高，否则不便于调试、维修、更换

　　-避开调节阀上部管线，尤其是管道法兰、活结等管件接口，以免漏水损坏执行器

　　-执行器应安装于阀体上部，以免漏水损伤执行器

　　-阀体安装切忌装于管道"U"型底部或设备能够凝水倒流处，以免温控阀阀体内存水，造成二次通汽时产生汽锤

设备开机运行

　　-设备初次运行时，由于暖管及二次水大幅提温要求，温控阀会处于急剧满负荷运行，导致损伤;

　　-建议由旁通过汽、过水，待二次侧温度升至接近设定值时，再关闭旁通(注意旁通一定要关闭死);

　　-新管网，系统投入运行一段时间，请务必清理过滤器，以免堵汽堵水冲坏;

　　-注意操作时，蒸汽阀慢开快关，水阀慢开慢关.

维护保养

　　-温控阀运行时，定期检查，及时排除故障

　　-设备停机后，检修保养

　　-设备开机前，检修保养

　　-设备长时间停用时，注意定期检查，改善机房环境，对于易积灰、易生锈部位需清理防护

　　-须由经过学习培训的专业技工进行操作和维保。

西门子温控阀特点

　　西门子电动温控阀的传感器、控制器、执行器均采用 Siemens(西门子) 原装产品，性能质量均优;

　　体积小重量轻，安装简单方便;

　　控制精度高，支架上有机械式行程显示，可手动控制;

　　控制器内置微处理器芯片，液晶显示被控参数，可现场设定多项参数;

　　等百分比或线性流量特性，可选比例积分控制;

　　部分型号产品可定义温度补偿曲线，根据室外温度变化自动改变供水温度达到舒适节能目;

　　部分型号产品附带节假日功能，在下班后或节假日期间，维持系统在最低能耗(防冻模式下运行);

西门子温控阀配置

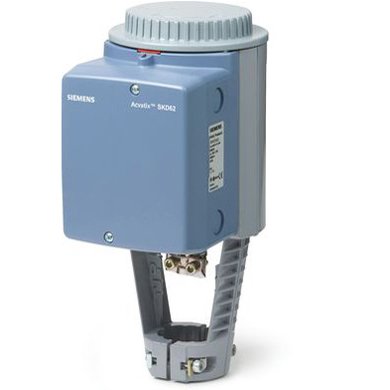

西门子温控阀执行器

　　执行器采用siemens(西门子) SKB\SKC\SKD\SQX 系列执行器。

　　执行器有三态浮点控制和连续调节控制两种;

　　SKB\SKC\SKD为液压式执行器，弹簧复位功能;

　　SIEMENS执行器电源规格为AC24V;

　　SIEMENS执行器带有手动操作盘，方便现场紧急操作

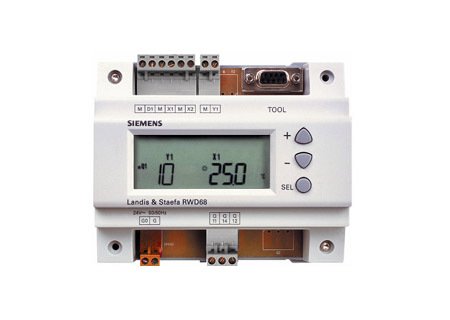

西门子温控阀控制器

　　标准型配置:

　　RWD控制器有大屏幕液晶显示，可现场设定各种参数;

　　多种输入信号选择:Ni1000、Pt1000、DC0-10V、开关量输入;

　　DC0-10V或开关量输出;

　　比例或比例积分控制;

　　白天/夜晚设置点选择，及冬季夏季模式转换;

　　用于温度补偿的设定点飘移功能，也可远程设定温度;

　　控制器分辨率0.5℃。

　　注:以上控制器及所需的变压器、空气开关、接线端子排等均已组装在墙装式控制箱内。

西门子温控阀的传感器

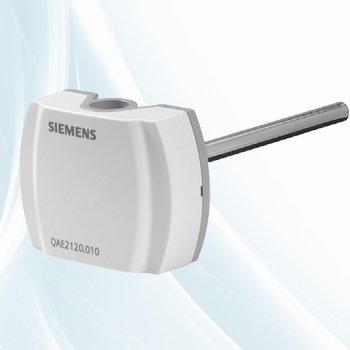

　　浸入式温度传感器 QAE2120

　　Ni1000，无源，接口为1/2〃管螺纹，浸入杆长度100-150mm，温度范围为-30-130℃。用于测量管道水温。

　　室外用温度传感器 QAC22:

　　Ni1000，无源，墙上安装，温度范围为-30~+50℃。用于测量室外环境温度。

　　风道用温度传感器 QAM22:

　　Ni1000，无源，温度范围为-30~+80℃。用于测量风道空气温度。
