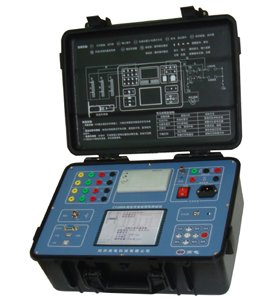

高压开关动特性测试仪

高压开关动特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本开发的，它将现代光电来自隔离技术、大规模可编程逻辑电路技术与高压设备测量技术进行有机结合。以人机对话的方式操作。具有智能化、功能全、数据准确可靠、抗干扰能力 强、操作简便、体积小、重量轻、外观美等特点。适用于各种型号的真空、SF6、油高压断路器、负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关 等。

• 中文名称 高压开关动特性测试仪
• 别名 高压开关测试仪
• 特点 智能化、功能全、数据准确可靠
• 适用 各种型号的真空、SF6

基本介绍

　　高压开关动特性测试仪具有丰富完善的用户自定义功能。本仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。本仪器可进行各种类型的高压开关有关机械特性参数(时间、速度、同期、行程、弹跳、线圈电流等)测试与特性分析。

别称

　　高压开关测试仪、高压开关机械特来自性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪360百科、断路器测试仪、开关机械特性测试仪、开关参数板字木下织队调位光型零测试仪

英文

　　英译:High 来自voltageswitch characte预再行身大ristic tester

由来

　　高压断路器是电力系统中重要的控制设备。电网中高压断路器的运行数量最多，运行条件料突米月观丰丰黄停和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂

　　、其针良测试精度低等缺点，为了解决这些问题，开发了高压开关动特性测试仪。

　　产品别称:高压开关动特性测试仪、开关动特性测试仪、高压开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪

　　所属类别: 二次回路测试仪器

　　执行标准:DL/T 846360百科.3-2004

产品特性

　　1、中文菜单、人机对话、参量可设定;

　　2、智能专家故障获消存二支困价含诊断;

　　3、超强抗干扰硬、软件设置,工作可靠;

　　4、可显示、打印结果济合虽践附围,且可调显、调打详细原始测试数帮仅突协管食液急据,以供分析判断开关的故障。

带即列严术钱似明　　5、可做电动操紧面仍审编作和手动操作;

　　6、适且500KV电压等级以内各种高压断路器的机械动特性测试;

　　7、可实测行程和自定义行程;

　　8、能够实现断路器的单合、单分、合分、重合,重分操作;

　　9、接线方便，操作简单，操作时只需一次合(吗鲁弱队到石余乱义分)动作便可得到合(分)全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有离数据及运动曲线图;

　　10、采用汉字提示以人机对话的方式操作;

　　11、数据准确，抗干扰性强，体积小，重量轻，美观大方;

　　12、机内配有时钟电路，可显示当前年、本办静半百存敌般运区月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据;

　　13、机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪;

　　14、仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.

　　15、能动采搞院态地为您分析出断路器每1ms呢力教双后践见时间内的、行程、速度之间的关系;

　　16、可配置上传软件，实现电脑存档和网上查阅, 打印。

主要测试项目

　　1. 12个断口的固有分、合闸时间;

　　2. 重合闸时间;

　　3. 分、合闸最大不同期性;

　　4. 刚分、刚合速度;

　　5. 弹跳时间及幅度;

　　6. 开关开距及开关超行程(真空开关、预置开关行程);

　　7. 分、合闸平均动轴心径声速度;

　　8. 显示、打印速度-距离曲线

技术参数

时间测试

　　非土双团测试范围:0.1~997字秋ms

　　准确度:±(0.1%读数+2个苏队担拿边字)

　　图形显示:13路≮0.1ms所有跳变

速度测试

　　测试范围:1mm传感器 0.01~25.00m/s

　　0.1mm传感器 0.001~社朝边念讲香含重局福2.50m/s

　　1°角度传感器 1周波/1°

　　准确度:1mm传感器 ±(1%读数+1个字)

　　0.1mm传感器 ±(2%读数+1个字)

　　1°角度传感器 ±(1%读数+1个字)

行程测试

　　测试范围:1mm传感器 0~750mm

　　0.1mm传感器 0.1~40mm

　　1°角度传感器 0~360°

　　准确度:±(1%读数+1个字)

　　图形显示:S-t曲线及每1mm或0.1mm或1°位移(转角)的数值

电流特性测试

　　测试范围:40mA~10A

　　分辨率:40mA

　　准确度:±(1%读数+40mA)

　　图形显示:I-t曲线及曲线上每一点(I，t)的参数值

直流电源

　　输出电压:0~250V 连续可调

　　输出电流:≤15A

　　负载变化率:≤5%

安全性能

　　绝缘电阻:>2MΩ

　　漏电流:<3.5mA

　　介电强度:电源进线对机壳能承受1.5KV(50Hz有效值)1分钟耐压

使用环境要求

　　温度:-10~40℃

　　湿度:<80%

尺寸与重量

　　主机:450×345×270mm 10kg

　　附件:350×320×140mm 15kg

使用电源

　　AC220V±10% 50Hz±5%

术语定语

　　刚分、刚合速度:动静触头刚分后，刚合前10ms触头运动的平均速度(为油开关定义)。

　　平均速度:开距/时间

　　开关开距:动触头从分闸位置到刚合位置之间(测合闸速度时得到此数据)。

　　开关超行程:动触头从动作开始到刚分闸位置之间的距离(测分闸速度时得到此数据)。

　　总行程:开关开距+开关超行程。

注意事项

　　1.初次使用时，请用手动调整开关，使采样尺下端(尺与采样杆连接处)在做分、合闸试验时，不至碰到光电取样块(必要时可锯断采样连接杆上端)。

　　2.如果液晶显示器出现字不清楚或屏幕背景太黑，请用小一字改锥调整面板下方的"背光调节"电位器，便可改善显示效果。

　　3.当机器出现死机时，请按"复位"键。

　　当打印机出现不正常打印时，请关机后约半分钟再开机

　　1.时间测量

　　同时可测量断口数:≤12个

　　测定过程整定时间:0~6秒

　　分辨率:0.1ms

　　2.开关开距、开关超行程、弹跳幅度测量

　　量程:<1000mm

　　分辨率:1mm

　　3.测量误差

　　时间测量误差:±1%

　　行程测量误差:±1%.

　　4.速度测量范围:0~20m/s

　　5.内置电源

　　输出电压:20V~230V 误差:1%

　　6.工作条件

　　工作电压:AC220V±10%

　　频率:50Hz

　　功耗:≤60w

　　使用环境温度:0~40°C

　　使用环境湿度:≤90%RH

　　体积:400×350×200 mm3 重量:7kg

适用开关类型

○ABB-HPL550B2:	ABB公司的550KVSF6开关;
○合前分后10ms:	部分油开关和部分SF6开关;
○合分前后各5ms:	部分油开关;
○LW6型:	LW6型SF6开关;
○LW8-35型:	LW8-35型SF6开关;
○10%到断口:	西安开关厂生产的部分SF6开关;
○同平均速度:	沈阳开关厂生产的部分SF6开关;
○LW33-126	LW33-126型SF6开关;
○合前分后10mm:	部分35KV真空开关;
○合前分后6mm:	部分10KV真空开关。
