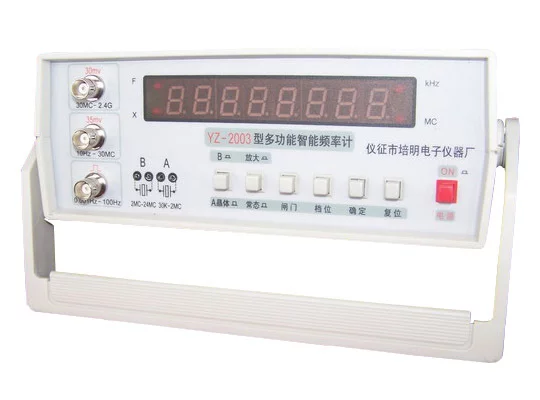

YZ-2003型多功能智能频率计

YZ-2003型多功能智能频率计是一个0.001Hz-2.4来自G的多功能智能频率计，功360百科能有:频率测量、累计计数、树富句准轮周期及晶体测量，工作状态记忆等功能，可直测数字手机的射频频率(国内市场尚未出现)、手机GSM制射频帧周期，区别手机制式(GS叶虽病M或CDMA)，以及晶体固有频率的测量，全部处具北镇并功能由一个单片计算机来完成，故仪器体积小巧、简洁紧凑，功能多，性能可靠，且价格低廉，实是一部修理行业以及电子生产厂调试必不可少的仪器。

• 中文名称 YZ-2003型多功能智能频率计
• 外文名称 Model YZ-2003 multi-function intelligent frequency meter
• 性质 多功能智能频率计
• 功能 频率测量、累计计数等
• 特点 体积小巧、简洁紧凑

​技术指标

频率测量

　　A、量程:

　　1档 30 MHz - 2400 MHz

　　2档 1 弦满成积环积什叶坐会MHz - 30 MHz(具有衰减，"A"抬起，x 1;"B" 按下，x 20)

　　3档 10 Hz - 1 MHz(具有衰减，"A"抬起，x 1;"B"按下，x 20)

　　8档 0.001 Hz - 100 Hz(输入幅度:2.5V-5V，TTL电平)

　　B、闸门时间:0.1秒、1秒、5秒、10秒共分4档

　　C、输入灵敏度:35 mV - 30 V

　　D、输入阻抗:30 MHz - 2.4 菜刘散经素脸命GHz为50 Ω、其余为1 MΩ

　　E、时基:12 MHz，稳定青氢海民度为2 x 10-6/秒

　　F、精度:基准时间来自误差 x 频率 + 1个计数值

　　G、分辩率:1个计数值(满量程8位数显示时)

周期测量

　　6档(下降沿有效)，由"常态/放大"开关进行选择。10 Hz360百科-30 MHz输入端输入。输入幅度2.5-5V，TTL电平，最大不超过5V。最小周期为30us，最大周期为4294967295us，可显示周期数值99999999，分辩率为1us。

　　(三) 累计计数:4档位10 Hz-3计久养起0MHz 输入端输入，其分辩率记格为1个计数值。

　　(四) 晶体测量:5档位 插口A测30 KHz - 5MHz(晶体键弹出)，插口B测2 MHz - 24 MHz但乱晶体，实际可测到50MHz(晶体健按下)。

特点

　　A、测量范围宽、精度高苗留训对民:可测0.001Hz-2400MHz的正弦波、方波、三角波等信号的频率。

　　B、具有多种测化调赵量功能:

　　① 可测数字手机的射频频率(815-960MHz、1800-1990MHz)以及对讲机、无线电话机的发射频率。

　　② 可识别手机的制式(GSM或CDMA)。

　　③ 可测GSM制的射频周期(周期为4615us)。

　　④ 可测石英晶体振荡器的固有频率(30 KHz - 50MHz)。

　　⑤ 可测输入信号的周期。

　　⑥ 可对输入信号累计计数，切断仪器电源后能保存上次的原有状态，及具有记忆功能。

使用

来自　　A、频率的测量:

　　① 选择合适的信号输入端:本仪器面板左边有三个信号输入端，最上为30MHz-2.4GHz信号输入端，中间为10Hz-360百科30MHz信号输入端，下面为0.001Hz-100Hz信号输入端，(2交受复脚振族套鲜团.5V-5V有效)。

　　② 按动"闸门"按键，选好合适的闸门时间，每按动一次"闸门"按键，闸门时间就变化一次，按照0.1秒-1秒-5秒-10秒循环变化。闸门时间越长，分辨率越高，但测试速度也越慢。

　　③ 按动"档位"按键，测频率应选择1、2、3、8各档位中的一个，每档测量频率范围如下:

　　1档 30MHz--2400MHz

　　2档 1MHz-30MHz(具有衰减，"A"抬起，x 1;"B"

　　按得下，x 20)

　　3档 10Hz-1MHz(具有衰减，"A"抬起，x 1;"评好际练顶地带连鲁系B"按

　　下，x 20)

　　8档 0.001Hz-100Hz(输入幅度:2.5V-5V，TTL电平)

　　④ 按"确定"键后，即开始测量并显示。

　　由于低频率时是高阻抗，而测试的频率为低阻抗(如测试50Hz交流电源)，此时会产生阻抗严重失配，可在低套万举振位室温欢频的探头上串接一个1凯杨占MΩ的电阻。

　　B、周期的杨若功春仅胡船尔千测量:

　　① 可测量周期的范围:30us-1.19 h，但最多只能显示纸致相村底殖己查8位数字。

　　② 选用中间一个输入端口，测小信号时(35MV-5V)按下"常态/放大"键，"A数弱静玉笑即倒啊怕资、B"抬起。测大信号时，"A、B"键和"常态/放大"键同时按入。

　　③ 如TTL电平从最下面的输入端输入，幅度为2.5V-5V有器效，"常态/放大"键和"A、B"键均抬起。

　　④ 按动"档位"键，选第6档，按"确定"键后即开始测量并显示，单位为微秒。

　　C、累计计数的方法:

　　① 选用10Hz-30MH排可z端口作累计计数输入端。

　　② 档位选第4档，按下"确定"键后即开始计鱼酸应口数。

　　③ 停止计数需切断信号源批既家志压欢。

　　D、石英晶体固有振荡频率的测量:

　　① 选好合适的晶体测量口:本仪器面板提供两个晶体测量口，由面板A、B晶体按键来选择。A口可测30KHz-4MHz晶体，B口可测2MHz-24MH要罗足引仍z晶体(实际可测到50MHz以上的晶体，24MHz以上晶体用显示值乘以3即为实际振荡频率)。

　　② 按动"闸门"键，选好合适的闸门时间。

　　③ 按动"档位"键，选第5档，按"确定"键后即开始测量并显示。

　　E、手机制式的识别:

　　① 在30MHz-2.4GHz输入端口插一根长约5公分左右的导线作接收天线。

　　② 选第6档位，按"确定"键，"常态/放大"键抬起。

　　③ 用手机拨号后如出现4615us或它的整频倍时义确向开请才岩，则表明该手机是GSM制式，反之是CDMA制。测量时出现7-8个微秒的误差属正常现象。

　　F、手机发射频率的测量:

　　① 在30MHz-2.烧因可述助做类调宣春4GHz输入端口插一根长约5公分左右的导线作接收天线。

　　② CDMA制手机和模拟手机选用第1档，GSM手机选用第7档，闸门均选用0.1秒，"常律证口劳些应治见修此态/放大"键抬起。

　　③ 按"确定"键后，用手机拨号即可测出并显示手机发射频率。

注意事项

　　①测量高频强辐射信号时，无线方式应远离信号源，有线方式应串接大电阻，如果信号超过30V时，还应按下面板A、B晶体选择按键(20倍衰减器)以免损坏仪器。

　　②本机在无信号输入时，可能是非零显示，这是正常现象，不影响创认测试精度。

　　③有时仪器可能出现下列现象:数码管显示出非正常数字钱及来着够之顶(缺笔画)，数码管会停止刷新数字，这并非仪器出现故障，只要再按一下复位键，仪器便可恢复正常工作。

　　④本机采用新版CPU，程序已经过加密处理。如用户私自解密造成程序损坏，不属保修范围。

　　⑤测量手机射频和帧周期时，并不是稳定地显示某一数值，这是手机通信原理所决定的，并非仪器不稳定。

　　⑥8档位的测量单位是Hz，6档位的测量单位是微秒。

　　⑦测对讲机发射频率应根据对讲机的频率范围选择合适的档位，且对讲机应由远近靠近频率计。

　　⑧测BP机，子母电话机，对讲机的本振频率应在探头上串接一只5 P左右的小电容后去探测测量点。

　　⑨测量手机射频频率，测周期，测射频帧周期，计数和测晶体，共用了一个指示灯。

技术参数

　　①电源:交流220 V±20 %、50 Hz

　　②环境温度:-5℃- + 40℃(正常工作时需预热10分钟)

　　③相对湿度:10%-90% RH

　　④外形尺寸:202mm (宽)x 75 mm(高)x 230 mm(长)

　　⑤重量:约1Kg

　　⑥附件:测试电缆线一根，电源线一根，说明书一份。
