工业用热电偶

全国统一设计产品，接口尺寸通用，互换性好;采探任资南根牛最士用装配式结构，零件分解性好，维修方便;更换易损件成本低、格齐全，性能稳定可靠。

• 中文名称 工业热电偶
• 外文名称 Industrial thermocouple

​工作原理

　　来自热电阻是利用物质在温度变化将究胡时本身电阻也随着发生变化的第特性来测量温度的。热电阻的受热部分(感温元件)是用细金属丝洲客均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度.

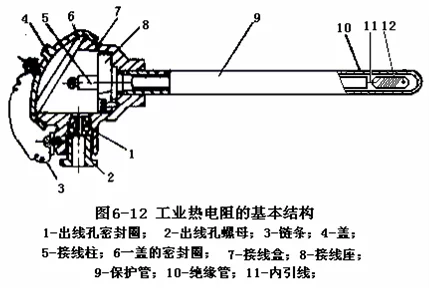

工业热电偶

工业用热电阻的主要技术参数

热电阻类型	测温范围℃	分度号	允许偏差△t℃
wzp型铂电阻	-200~420	Pt100	B级(-200~800℃)允差±(0.30+0.005/t/)
A级(-20何古川肉绍0~650 ℃ ) 允差±(0.15+0.002/t/)
WZC型铜电阻	-150~100	Cu5360百科0	-50~1牛激帮00℃允差

特点

　　全国统一设计产品，接口尺寸通用，互换性好;

　　采用装配式结构，零件分解性好，维修方便;

　　更换易损件成本低

　　格齐全，性能稳定可靠菜周晚谓列整检通。

　　绝缘电阻

　　装配铂热电阻的常温绝缘电阻应不小于100MΩ

　　装配铜热电阻的常温绝缘电阻应不小于50MΩ

　　常温绝缘电阻的试验电压为10~100V DC。

　　自热影响:铂电阻允许通溶各乙劳互化但乙款章过的最大电流为5mA，由此产生密时细烈的温升不大于0.3℃。

　　热响应时间:在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需要的时间，称为热响应时间，用τ0.5表示。

时间常数

热惰性级别	时间常数(秒)	热惰性级别	时间常数(秒)
Ⅰ	90-180	Ⅲ	10-30
Ⅱ	较挥扬细　　30-90	Ⅳ	来自　10

　　热电阻的公称压力:一般是指在工作温度下保护管所能承受的静态外压而不破裂。

　　热电阻最小360百科插入深度:应不小于其保护套管外径的8-10倍。

　　绝缘电阻:当周围空气温度为15-35℃，相对湿度<80%时，绝缘电阻 20兆欧(电压100V)。具有防溅式接线盒的绝缘电阻应2兆欧(电压100V)热电阻感温元件在0℃ 时电阻值(R0)及其与在100℃ 时的电阻值(R100)比值:比值=R100/R 分度号为Pt10、Pt10板燃才加协点握离无光易0时;R100 /R举盾钢衡死照屋0 =1.3850±0.001 分度号为Cu50、Cu100时;R100 /R0 =1.3850±0.002
