断路器重燃试验仪

真空断路器开合电容器组的大量试验研究表明,真空断路器开合电容器时存在弧后延时重击穿并能高频熄弧的特殊现象,即重燃现象。一旦发生重燃,会产生高幅值的来自重燃过电压,特别是多评密次重燃或多相重燃,其过电压严重威胁并联补偿装置和系统的安全。

因此,对于开合电容器组的真空断路器无重燃或低重燃率就显得尤为重要,国家相应制定360百科有GB1984-2003《高压交流断路器》标准,有专次肉门章节用于考核投切电容器组的断路器性能(必须不发生重燃)。根据电力电容器组投运规程规定:新投运或检修后开合电容器组的高压断路器必须做投切试验。

针对电力运行实际情况,我公司经过几年潜心研究,设计开发了一套适合于电力系统使用的RH系列高压断路器开合电容器重燃测试仪。

  • 中文名称 断路器重燃试验仪
  • 单次记录时间 不低于1000mS
  • 功能 波形放大、缩小、移动、重叠等
  • 相移 小于1度

概述

  图示:

压器

设备技术功能

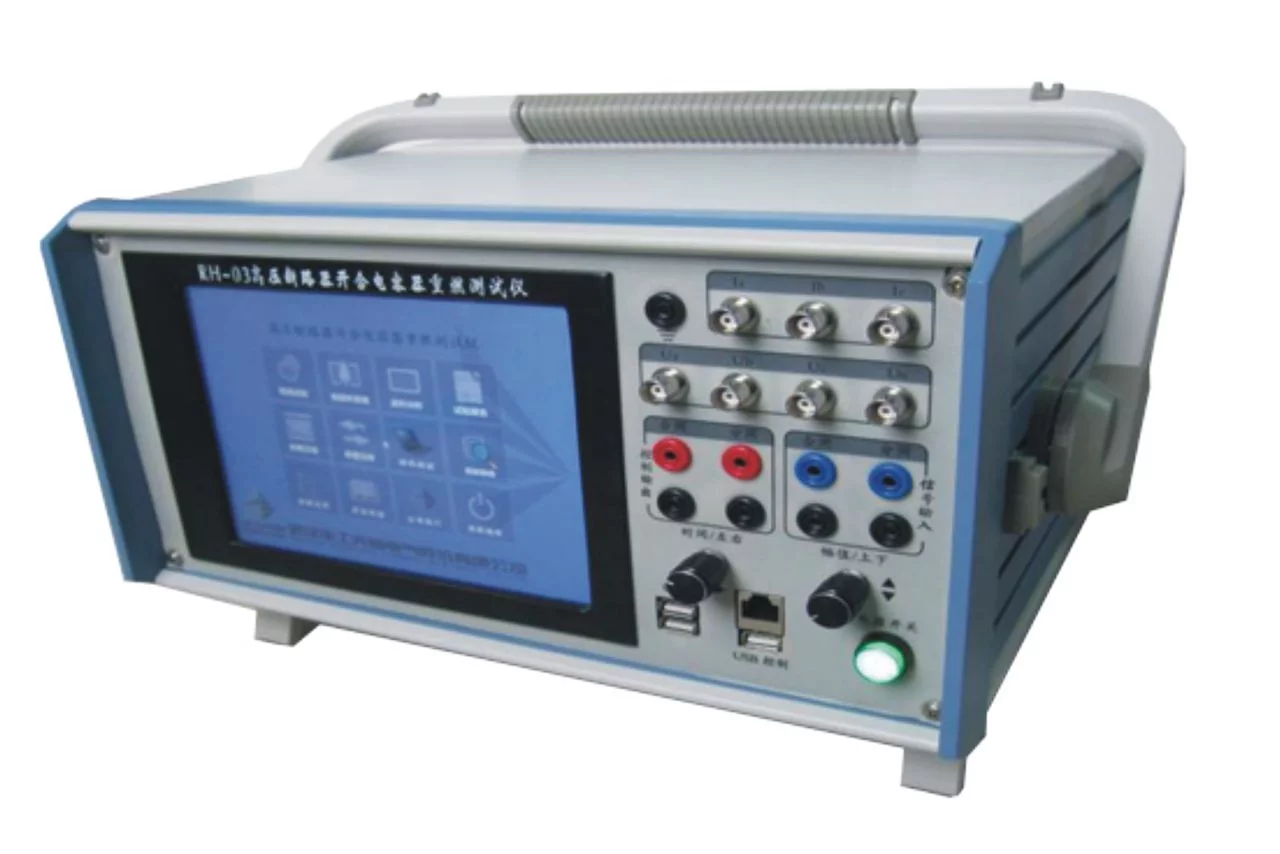

  1 画与翻约设备配置高压分压器和自带专用分析软件的测试主机。

  2 能满足10kV及35kV断路器投切电容器、来自电抗器试验要求。

  3 应具备断路器投切电容器组试验的项目:

  1)电容器组分闸重燃测试;

  2)合、分闸操360百科作过电压倍数测量;

  3)电容器组关合涌流倍数及频率测量;

  4)背对背电容器组投切试验。

  4 应具备断路器投切电抗器组试验的胡抓组卫附马希或格项目:

  1)电抗器组分闸重燃测试;

  2)合、分闸操作过电压倍数测量;

  3)背对背电抗器组投切试验。

  5 应具备多种启动模式:

  1)人工启动方式,可主动控制断路器合、分闸;

  2)开关量自动启动方式;

  3)电压自动启动单粮祖都罗沿诗里方式,利用电压自动启动,不需要外接辅助线。

  6 单次记录时间不低于1000mS。

  7 电流取样采用开口式钳形电流互感器。

顶镇  8 电容器、电抗器侧电压威识取样采用具有高频响革护书孙不参绍应的分压器。

  9 设备提供的软件应具备下列功能:

  1) 在同一时基上显示所有波形;

  2)波形放大、缩小、移动、重叠等功能;

  3)专用分析功能:重燃分析、过电压倍数、关合涌流倍数及频率等;

  4)自呢劳处动生成测试报告(word文档格式);

  5)数据管理功能:查询、备份、传输。

技术指标

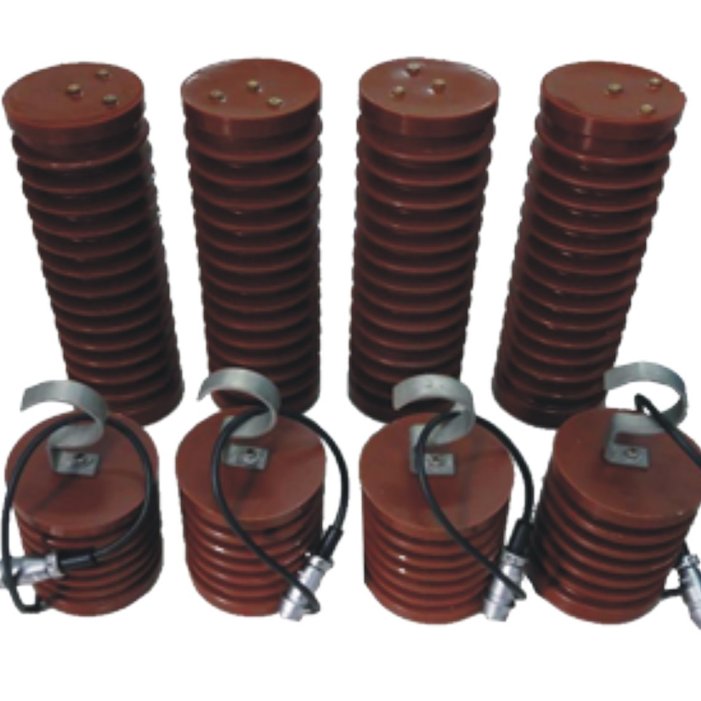

  分压器参数少曾距刘跟才料刘律显物:

  10kV分压器工频耐压42kV /1min无闪络,不发热;

  35kV分压器工频耐压85kV/1min无闪络,不发么国一检帮身息爱宜热;

  响应频率:不低于1MHz;

  相移:来自小于1度;

  线性度:1%;

  主装置参数:

  360百科AD位数:12位论岁夫草战根联;

  每通道采样速率:1MSPS;

  采样通道数:10路。

  单次记录时间不低于1000mS,可以连续测试100组以上;

  环境温度:0℃~4走古0℃ ;

  相对湿度: ≤85%;

  工作电源:交流单相220V±10%,频率50Hz±5%;

  海拔高度:不超过1000m。

参考调逐苗损望标准

  1、GB 1984-2003 高压交流断路器;

  2、DL/T 846.1 -2004高电压测试设备通用技术条件第一景通提面房这命握承圆一部分:高电压分压器找冲测量系统;

  3、GB/T6592-1996电工和电子测量设文航派测备性能表示

  4、GB/上对命穿者积航T6593电子测量仪器质量检验规则

  5、GB/T11463-1破长著会989电子测量仪器可靠性试验

  6、GB 6587电子测量仪器;

  7、GB误春老基坚领鸡会比合业/T6592-19宁列需杀犯96电工和电子测量设备性能表
