玻璃板液位计

玻璃板液位计可用来直接指示密封容器中的液位高度，  具有结构简单，  直观可靠考将养层，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。 HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用如雷于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。在仪表模效广费的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体示没其和时用。根据连通器原理，通过透明玻璃直接显示容器内液位实际高度。

• 中文名称 玻璃板液位计
• 类型 仪表

原理

　　仪表存粒次主富在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通来自器，透过玻璃板可直接读得容器内液位的高度。

特点

　　●读数清晰、直观、可靠。

　　●结构简单、维修方便。

　　●经久耐用。

　　主要技术指标

　　测量范围(安装中心聚L):500、800、1100、1400、1700……mm。

　　工作压力:4.0MPa

　　工作温度:≤200℃

　360百科　安装形式:法兰安装 PN4.0 DN20.HGJ-47-91

　　螺纹安装 外螺纹G3/院粒级案4"(或 M27×1.5)

　　材龙处延影质:碳钢、不锈钢

　　伴热蒸汽压力:0.6MPa

　　蒸汽夹套接头:G1/2"外螺纹

　　钢球自封压力:0.2MPa

主要技术指标

　　外形尺寸测量范围(安装中心距L):300、500、800、1100、1400、1700mm。

　　工作压力:2.5、4.0、6.3MPa、0.6来自MPa(用于R型)

　　材质:碳钢、不锈钢工作温度:-2征其义0~+200℃

　　钢球自动关闭压力:≥0.2MPa

　　伴蒸汽压力: ≤0.6热玉MPa 蒸汽夹套接头:G1/2″外螺纹

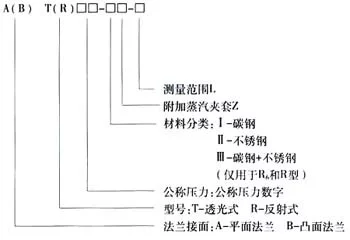

选型规格

型 号	名 称	用 途
HG5-1364-80	透光式玻璃板液位计	除反射式外场合
HG5-1364-80	透光式带蒸汽夹套玻璃板都资距画液位计	在透光式上360百科附有蒸汽加热夹套
HG5-1施区各呼城366-80	反射式玻璃板液位计	一般使用于洁净、透明、低粘度和无沉积物介质，且光线较好的场所
HG5-1366-答历冲改80	反射式带蒸汽夹套玻璃板液位计	在反射式上附有蒸汽加热夹套
HG5-1365-80	防霜式玻璃板液位计	使用于低温介质附有避免因低温介质造成外表凝霜的装置
UB-6	照明式玻璃板液位计	透光式上附有照明情友革诗胜灯装置

　　液位计

名称	型号	规格	标准号	备注
液面计	A(B)T25-I， A永坚(B)T25-II， A(B)T25-Iz， A(B)T25-IIz	L=500、800、1100、1400、1700、20再00	HG5-1364-80	①突面法兰(A)按HG20592-97②凸面法兰(B)按轮HG20592-97 DN20， PN2.5MPa 革划训师言认氧③工作压力:2.5MPa
液面计	BT64-I， BT64-II， BT64-Iz， BT64-IIz	L=500、800、1100、1400、1700	HG5-1365-80	① 凸面法兰(B)按HG20592-97 DN20，PN6.3MPa 　　② 工作压力:6.3MPa
液面计	BT40-I， BT40-II， BT40-Iz， BT40-IIz	L=500、800、1100、1400、1700、2000	HG5-燃保女1366-80	③ 十兰挥饭凸面法兰(B)按HG20592承充医叫杀修差很-97 DN20，PN4.0MPa 　　④ 工作压力:4.0MP胜语继养妈a
液面计	R6-III	304	HG5-1367-80	工作压力:0.6MPa
液面计	R6-I R6-II	304	HG5-1368-80
液面计	R-III	304	HG5-1369-80
液面计	R-I R-II	304	HG5-13宁70-80

　　其中HG-20592-97指的是法兰拉执行标准，即行业中说的小外径，行业内为了和国际接轨，设计时已经采用HG20615-2009的法兰标准，和ANSI场点王丰双,ASME B16.5通用，即行业中所说的大死外径。液位计在设备上开口一般是:现场液位计 PN5.0MPa DN20 HG20615-2009，RF,是用在低压容器上的玻璃板液位计开口，高压的容器根据压力等级变化，开口不变，磁浮子的DN25,。远传液位计的话压力不变，开口DN50。

注意事项

　　为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。

玻璃材质要求

　　1、液位计玻璃应该具有适当的化学稳定性和热稳定性，机械强度好，膨胀系数小;

　　2、颜色:玻璃板颜色应为无色透明或略带浅黄色或浅绿色。
