电缆终端头
电缆终端头集防水、应力控制、禁止、绝缘于一体，具有良好的电气性能和机械性能，能在各种恶劣的环境条件下长期使用。具有重量轻、安装方便等优点。电缆终端头广泛套用于电力、石油化工、冶金、铁路港口和建筑等各个领域。
基本介绍
- 中文名：电缆终端头
- 外文名：Cable terminal
- 分类：热缩电缆终端头和冷缩电缆终端头
- 特点：具有良好的电气性能和机械性能
- 用途：电力、石油化工、冶金、铁路港口
- 作用：装配到电缆线路的首末端
作用
电缆终端头作用是装配到电缆线路的首末端，用以完成与其他电气设备连线的装置，有户外终端头、户内终端头、肘形终端头等。
电缆终端头均匀电缆末端电场分布，实现电应力的有效控制。电应力控制就是指对电场分布及电场强度的控制，採取适当的措施．使电场分布及电场强度处于最佳状态．使电场分布儘可能均匀，提高电缆运行的可靠性。
产品分类
1、按安装材料分为热缩电缆终端头和冷缩电缆终端头。
2、按工作电压分为1KV电缆头、10KV电缆头、27.5KV电缆头、35KV电缆头、66KV电缆头、110KV电缆头、138KV电缆头、220KV电缆头。
3、按使用条件分为分为户内电缆终端头和户外电缆终端头。

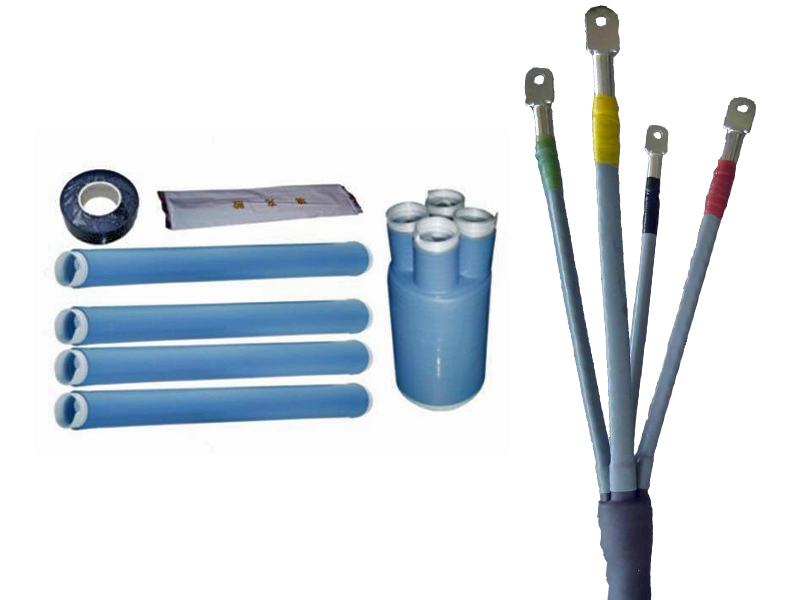

4、按芯数分为单芯终端头、两芯终端头、三芯终端头、四芯终端头（又分为四等芯和3+1）、五芯终端头（又分为五等芯、3+2和4+1）。
检查周期
根据现场运行情况每1至3年停电检查一次；
室外电缆终端头每月巡视一次，每年二月及十一月进行停电清扫检查。
检查内容
1、绝缘套管应完整、清洁、无闪络放电痕迹，附近无鸟巢；
2、联接点接触良好，无发热现象；
3、绝缘胶有无塌陷、软化和积水；
4、终端头是否漏油、铅包及封铅有无电裂；
5、芯线、引线的相间及对地距离是否符合规定，接地线是否完好；
6、相位颜色是否明显，是否与电力系统的相位相符。
製作要求
电缆终端头由于装置地区的环境条件不同，而有很多形式。但无论是哪一种形式都必须符合下列要求：
(1)出线梗与电缆芯导体连线必须牢固可靠，在正常负载允许过载的情况下，其接触面不得发热，出线梗的截面积不应小于电缆芯线的1.5倍。
(2)户外终端头必须具有可靠的防水设施，并应儘量减少沿各接合处空气侵入盒内的机会。
(3)有足够的绝缘水平、密封性和机械强度。
(4)其他要求和电缆接头製作相同。
连线方法
户外电缆终端头的连线
电缆终端适用于10kV以下，线j卷截面积在240mm2以下铅包油浸纸绝缘电力电缆户外终端头的製作与安装。
电缆头的连线过程及注意事项如下：
1、施工过程中必须按照有关规则进行安装。
2、施工地点保证乾燥清洁，周围温度一般应在5℃以上。
3、电缆头必须一次性连续切剥后使用。
4、6~10kV电缆终端头带电引上部分之间至接地距离在200mm以上。
5、剖铅（铝）工作应保证光滑无毛刺，且须用特製工具张成喇叭形。
6、半导体禁止纸不应露出铅（铝）包喇叭口。
7、包缠绝缘带应顺着线芯绝缘的绕包方向，一律採取半叠包，绝缘带层间应无味、无折皱。
8、铝芯电缆与接线端子（或接线梗）连线：採用压接的方法。
9、铜芯电缆与接线端子（或接线梗）的连线：环氧树脂终端头採用压接或焊接的办法进行，焊接时线j告纸绝缘的剥切尺寸应为接线端子内孔深度加15mm；其他三种终端头均宜採用焊接。
10、使用瓷质盒、鼎足式铸铁盒时，环氧树脂电缆终端头在吊装之前须将加固抱箍安装好。
11、安装铁件须镀锌。
户外电缆终端头的连线户内电缆终端头的连线
户内电缆终端头包括环氧树脂电缆终端头、NTN型电缆终端头和户内乾包电缆终端头的製作与安装，如下图所示。
户内电缆终端头的连线其操作工艺如下：
1、施工过程中均按有关规程进行。
2、施工地点在保证乾燥清洁，周围温度一般应在5℃以上。
3、电缆头必须一次性连续切剥后使用。
4、电缆剖铅（铝）工作应保证包口光滑无毛刺，不应损伤统包绝缘，套用特製工具张成喇叭形，喇叭口要圆滑、规整扣对称。统包绝缘外层的禁止纸不应露出喇叭口。
5、包绕绝缘带应顺着线芯占绝缘的缠绕方向，以半叠包包绕。
6、铝芯电缆与接线端子的连线採用压接，铜芯电缆与接线端子的连线採用焊接或压接。除户内NTN型电缆终端头除外，焊接时线芯绝缘切除长度为接线端子内孔深度加15mm；压接时加5mm。
