线上监测系统

电力变压器是电力系统中最关键的设备之一，常被视为电网的“心脏”，它的正常运行是对电力系统安全、可靠、优质、经济运行的重要保证。电力变压器正常运行时，铁芯必须有一点可靠接地，否则铁芯对地会产生悬浮电压或铁芯多点接地而产生髮热故障，严重威胁变压器及电网的安全。在大型高压电气设备电力变压器中，由于铁芯接地故障及其它异常情况，绝缘油中会产生多种气体。电力部门惯用的检测手段是检测溶解在绝缘油中的故障气体，以及对设备的绝缘油採样后进行气体色谱分析和用钳形电流表测变压器铁芯外引接地套管的接地下引线的电流，以便儘快地发现潜伏性故障，是保证大型电力变压器安全运行和正常维护的主要手段。然而，在检测铁芯多点接地现象时，区分微弱的接地故障电流与强电磁环境干扰等有一定的难度，因此，这种方法步骤多、操作複杂，且不能线上分析，检测的精度和时效性都存在问题。

线上监测

变压器铁芯接地电流线上监测系统主要套用于高压变电站、变电所、发电厂对运行中的变压器铁心两点（或多点）接地电流的监测与保护。

1、可测量变压器铁心接地的电流值；

2、显示所测电流值；

3、具有电流最大值时间记忆和显示功能；

4、用户可设定电流报警值、仪表ID号、波特率、时间等参数；

5、具有报警开关信号输出；

9、具有RS485远传通讯功能；

10、具有数据存储、上传和图形分析功能；

1、变压器铁芯接地电流线上监测系统可测量最大电流值为10A，并可显示最大电流值及最大电流时出现的时间，便于用户掌握变压器的工作状态。

2、变压器铁芯接地电流线上监测系统不用断开被测变压器铁心的接地引下线，对运行中的变压器不造成安全隐患，具有防外界电磁、电场干扰，测量精度高，数值準确，体积小、重量轻，易于安装。

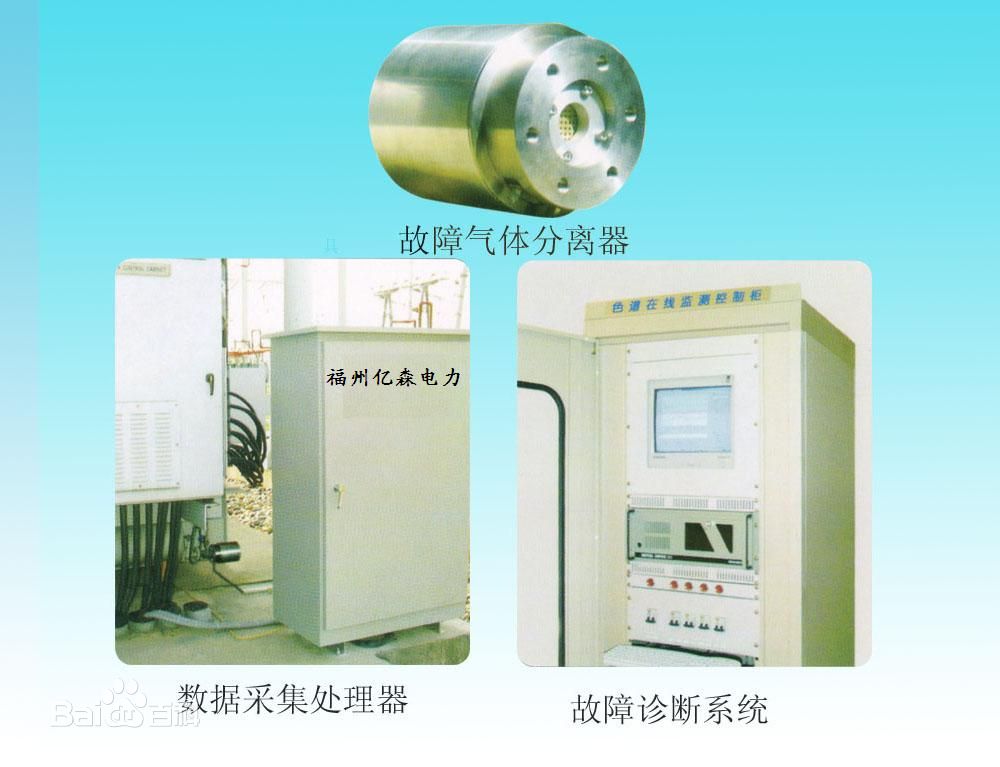

3、保护装置由单片机系统、电流感测器、时间电路、真彩液晶显示、电流测量电路、自动保护控制电路、报警电路及远传通讯电路等组成。採用不鏽钢喷塑，防雨、防尘、防腐、抗紫外线照射，可长期工作于户外，性能不变，仪表免维护。

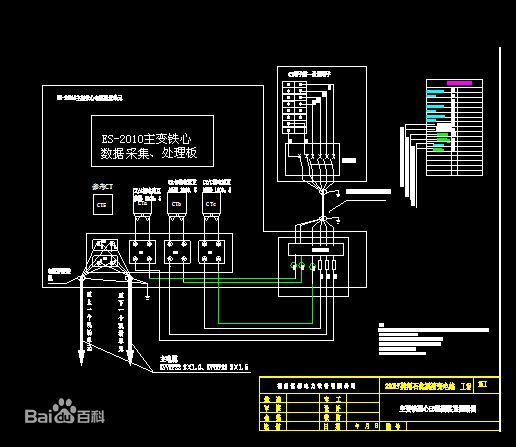

ES-2010变压器线上监测性能指标：

(1) 铁芯电流 最低检测限 ≤10µA

测量範围 0～10A 测量精度 ±1%

电流测量範围：AC 0~10A

在範围为0.5A～10A的大电流时,峰峰值相对误差: <0.5%;

有效值相对误差:<0.6%

在範围为50ma～1A的小电流时,峰峰值相对误差: <0.6%;

有效值相对误差: <0.2%

工作电源：AC 220V±15%

工作电流：<100mA

工作温度：-30~50℃

工作环境：海拔高度<2000m，温度－30～50℃，湿度<80%

工作环境：防雨、防尘、防雾、防腐、防磁、防电场干扰

通讯传输距离：0~1000m

通讯传输信号电压：0~5V

通讯信号转换模式：RS485/RS232
