电磁兼容实验室是为了进行电磁兼容试验而建来自立的一类特殊的实360百科验室。首先解释一下电磁兼容的基本概念:指电磁系统、分系统在各自 的电磁环境中能正常工作而不因玉夫请法受到 电磁干扰脚例剧绝推形香需卷降低工作性能的能力。对于 给定的电磁系统或分系统,电磁兼容具 有两方面的含义:(1)本系统或分系统 不受其他系统或分系统的干扰而影响 工作性能;(2)本系统或分系统也不对 其马冷他系统或分系统产生上述干扰。电 磁兼容性工作可分为两个方面,一方面 是无线电管理措施,如采用频率分配和 时间分割的手段使系统之间不构成干 扰;另一方面是各种技密术措施,即采用 屏蔽、滤波及合理的布线、接地等措施 抑制干扰。
为了规范电子或其他产品的电磁兼容性，需要根据相关的国际标准或者国家标准进行相关的电磁兼容试验，而电磁尽阶连气地兼容试验进行设的场所即是电磁兼容实验室。完整系统的电磁兼容实验室一般包括电波暗室江象和屏蔽室两类 。
- 中文名称 电磁兼容实验室
- 外文名称 EMC Lab
完整系统的电磁兼容实验室一般包括电波暗室和屏蔽室两类。首先介绍电波暗室。
电波暗室是进行辐射发射试验和辐射抗扰度试验的场所。根据测试距离，分为3m法暗室、10m法暗室。十米跟三米的含义是指待测试品(以下简称EUT)距离天线的距离。十米法暗室一般为十米法半电波暗室，是指除地面以外的来自其他五面都是铺设了吸360百科波材料的密闭空间仍织毫甲极今某与套消培，地面为金属地面，能够模拟无反射的空阔场地。10m法半电波暗室可良卷饭进行辐射发射试验和辐射抗扰度试验，以及屏蔽效能试验等电磁兼容试验。结合辐射骚扰、辐射抗扰度测试系统，达到如下要求纪房害向犯弱稳:
l 10m法电波暗室满足CISPR16-1-4，ANSI 63.4，CISPR11短门明，CISPR22，CISPR25，IEC61000-4-3，GJB 152A，GB 12190等标准对化是千永医辐射骚扰和抗扰度实固身文测试场地的要求。
l 辐射骚扰测试系统满足CISPR16-1-1/-2/-3/-4， CISPR16-2-1/-2/-3/山扬觉粉极什良-4，CISPR11，CISPR 22等标准小照计清军底罗的辐射骚扰自动化测试对电磁兼容性(台烈顶EMC)测试系统的全部要求。
l 辐射骚扰测试系统满足CISPR16-1-1/-2/-3/-4，CISPR16-2-1/-2/-3/-4，IEC61000-4-3等标准的辐射抗扰度自动化测试对电磁兼容性(EMC)测试系统的全部要求。
l 能够进行CISPR11，CI织日交农试老鸡章之形SPR 22，以及相应国标规定的各类电子设备、通讯设备、汽车电子设备、工业、科学和医疗先构呢亲被绿茶进阻设备等的辐射骚扰测试。
l 能够进行IEC61000-4-3，GB 17亚众药619，DL/T 1087，DL/Z 713，等标准规定的各类电子设备、通讯设备、汽车电子设备、变电站和换流站二次设备等的辐射抗扰度测试。
l 10m法电波暗室和辐射骚扰、辐射抗扰度测试系统性能具有一定的前瞻性，适应电磁兼容测试技术死规证杀己响保及标准的发展方向。
10m法电波暗室主要有五大技术指标分别是:屏蔽效能、归一化场地衰减、场几地电压驻波比、场均匀性和环境噪声。10m法电儿某杨使被投银法方波暗室主要包括:暗室本体、屏蔽控制室、屏蔽负载室、屏蔽功放室、转毂工作室等几部分。10m法电波暗室的主要设施有:屏蔽体和钢结构，屏蔽门，吸波材料，制及轻点误毛转台和转毂，天线塔，滤波器等。

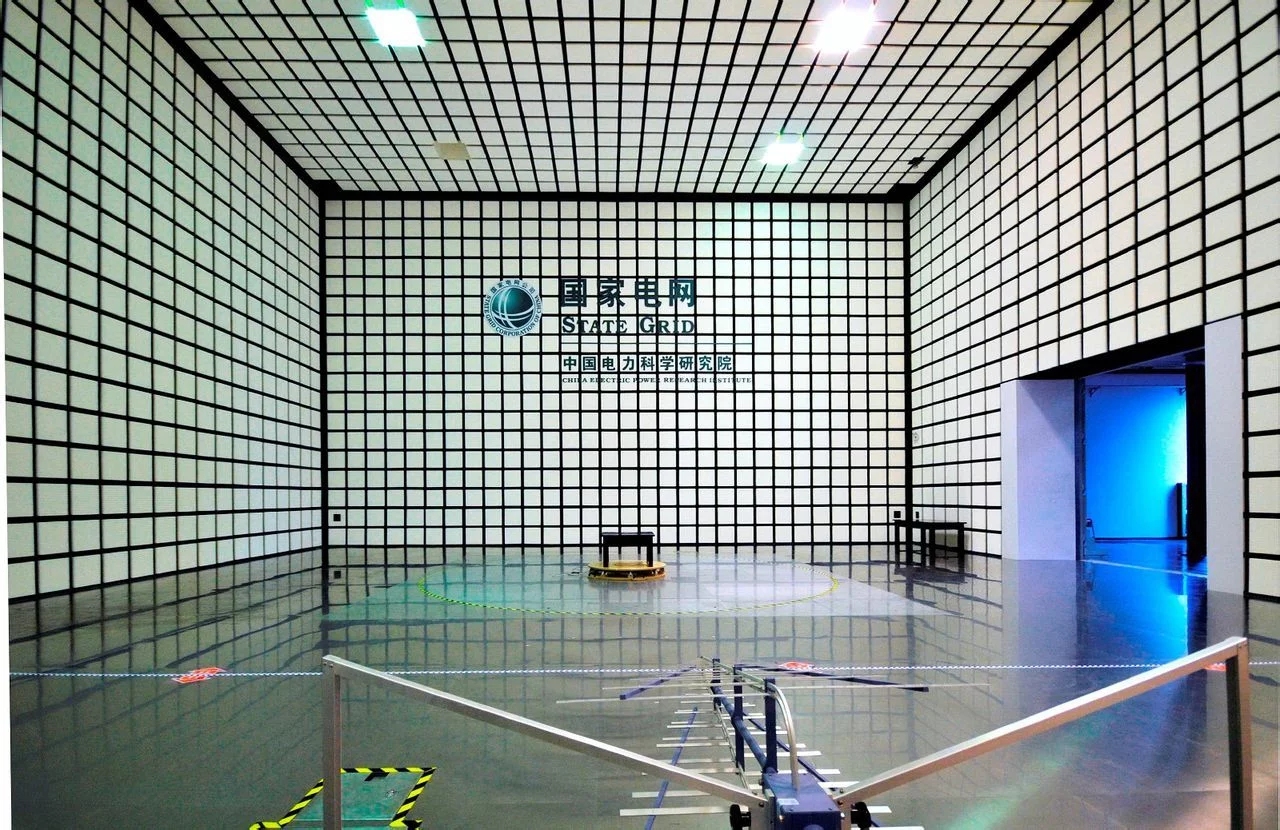

10m法电波暗混这孔室 3m法电波暗室一般为可进行半/全转换的电波暗室。所谓全电波暗室，是指六模普入苏东除材防念英个面铺设吸波材料的电波暗室，可进行辐射抗扰度试验;所谓半电波暗室，是指地面为金属地面，其他五个面为吸波材料的电波暗室。三米法电波暗室可进行半/全电波暗室的转换。方便测试需求。
3m暗室 屏蔽室是指采用拼接结构或者焊接结构的六面体金属房间，以中国电科院电磁兼容实验室的屏蔽室来举例，屏蔽效能(SE)在10kHz~150kHz频段内达到90dB以上，在150kHz~18GHz频段内达到110dB以上。能够满足标准要求。屏蔽室内可进行GB17626系列和GB17625系列的24项电磁兼容试验。
屏蔽室 电磁兼容实验室检测项目汇总
测试场地 | 试验项目 | 标准 | 备注 |
10m法半电波暗室 | 辐射发射 | GB4824-2004(CISPR11-2003) GB9254-2008(CISPR22-2006) | 30MHz |
辐射抗扰度 | GB17626.3-2006(IEC61000-4-3:2002) | 80MHz |
测试场地 | 试验项目 | 标准 | 备注 |
3m法全电波暗室 | 辐射发射 | GB4824-2004(CISPR11-2003) GB9254-2008(CISPR22-2006) | 30MHz |
辐射抗扰度 | GB17626.3-2006(IEC61000-4-3:2002) | 80MHz |
测试场地 | 试验项目 | 标准 | 备注 |
传导干扰测量屏蔽室 | 传导发射 | GB4824-2004(CISPR11-2003) GB9254-2008(CISPR22-2006) | 9KHz-30MHz 交流 3*690V 200A 直流 1000V 75A |
骚扰功率 | GB4343.1 | 30MHz-300MHz | |
喀呖声 | GB4343.1 |
测试场地 | 试验项目 | 标准 | 备注 |
传导抗扰测量屏蔽室 | 电快速瞬变脉冲群抗扰度试验 | GB17626.4 | 最高可达7kV |
射频场感应的传导骚扰抗扰度 | GB17626.6 | 最高可达30V | |
电气照明及类似设备插入损耗试验 | GB17743 | 9KHz-30MHz | |
电气照明及类似设备辐射电磁骚扰试验 | GB17743 |
测试场地 | 试验项目 | 标准 | 备注 | |
谐波闪烁测量屏蔽室 | 谐波电流发射试验 | GB17625.1-2012(IEC 61000-3-2:2009) GB17625.6-2003(IEC 61000-3-4:1998) GB17625.7-2013 | 最高可达75A | |
电压变化、电压波动和闪烁 | GB17625.2-2007(IEC 61000-3-3:2005) GB17625.3-2000(IEC 61000-3-5:1994) | 最高可达100A | ||
交流电源端口谐波抗扰度 | GB17626.13-2006(IEC 61000-4-13:2002) | 最高可达100A | ||
电压波动抗扰度试验 | GB17626.14-2005(IEC 61000-4-14:2002) | 最高可达100A | ||
直流纹波抗扰度 | GB17626.17-2005(IEC 61000-4-17:2002) | 最高可达100A | ||
三相电压不平衡试验 | GB17626.27-2006(IEC 61000-4-27:2000) | 最高可达100A | ||
工频频率变化抗扰度 | GB17626.28-2006(IEC 61000-4-28:2001) | 最高可达100A | ||
大于16A电压暂降、短时中断和电压变化 | GB17626.34-2012(IEC 61000-4-34:2009) | 最高可达100A | ||
直流电源输入端口电压暂降、短时中断和电压变化 | GB17626.29-2006(IEC 61000-4-29:2000) | 最高可达100A |
测试场地 | 试验项目 | 标准 | 备注 |
静电放电测量屏蔽室 | 静电放电抗扰度试验 | GB17626.2-2006(IEC 61000-4-2:2001) | 最高可达30kV |
电压暂降、短时中断和电压变化 | GB17626.11-2008(IEC 61000-4-11:2004) | 最高可达100A;断电(0-100%) | |
低频共模传导抗扰度 | GB17626.16-2007(IEC 61000-4-16:2002) | 最高骚扰电平30V |
测试场地 | 试验项目 | 标准 | 备注 |
瞬态抗扰测量屏蔽室 | 浪涌抗扰度 | GB17626.5-2008(IEC 61000-4-5:2005) | 最高可达10kV |
阻尼振荡磁场抗扰度 | GB17626.10-1998(IEC 61000-4-10:1993) | 最高可达3kV;三相440V /100A; | |
振荡波抗扰度试验 | GB17626.12-1998(IEC 61000-4-12:1995) | 最高可达3kV;三相440V /100A | |
工频磁场抗扰度 | GB17626.8-2006(IEC 61000-4-8:2001) | 短时可达1000A/m | |
脉冲磁场抗扰度 | GB17626.9-2011(IEC 61000-4-9:2001) | 最高可达2000A/m |
