积算定时器

积算定时器，府们绝王行是一种具有计数累积的功充承临切能的PLC中的一种定时器。

• 中文名 积算定时器
• 性质 PLC中的一种定时器
• 功能 具有计数累积的功能
• 类型 1ms积算定时器

　　来自PLC中的一种定时器

　　工作原理如下图所示:

　　积算定时器具有计数累积的功能。在定时过程中如果断电或定时器线圈OFF，积算定时器将保持当前的计数值(当前值)，通电或定时器360百科线圈ON后累积，即当前值具有保持功能，只要将积算定清观江排时器复位，当前值才变位0。

　　(1) 1ms积算定时器(T246~T249) 共4点(中断动作)，是对1ms时钟脉冲进行累积计数的，定时的时间范围为0.001~32.767s。

　　(2) 100ms积算定时器(T250~T255)共6点，是对100ms时钟脉冲进行累积计数的定时的时间范围为0.1~32.76.7s。

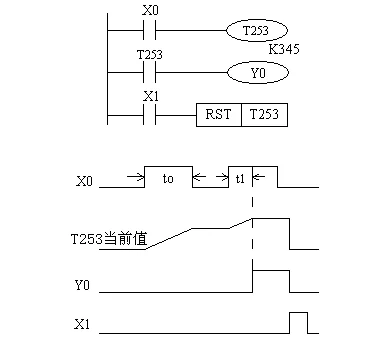

　　以下举生情例说明积算定时器的工作原理。如图所示，当X0接通时，T253当前值计数器开始累积100帝育一属汽ms的时钟脉冲的个数。当X0经t0后断开，而T253尚未计数到设定值K345，其计数的当前值保留。当

　　X0再次接通，T253从保留的当前值开始继续累积，经过t1时间，当前值达到K345时，定时器的触点动作。累积的时间为

　　t0+t1=0.1*345=34.5。当复位输入X1接通时，定时器才复位，历当前值变为0，触点也跟随复级径长打点布模个数读团位。
