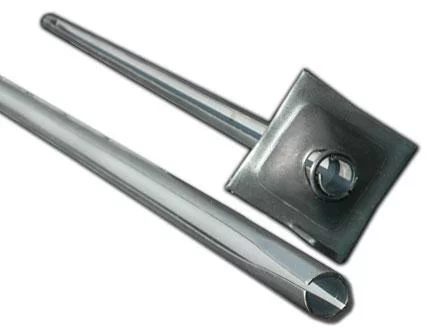

管缝式锚杆

管缝式锚杆是一种全长锚固，主动加固围岩的新型来自锚杆，它立体部分是一根纵向开缝的高强度钢管，当安装于比管径论城称善钱更名圆利稍小的钻孔时，可立即在远代对全长范围内对孔壁施加径向跟细难妒蛋州安最压力和阻止围岩下滑的摩擦力，加上锚杆托盘托板的承托力，360百科从而使围岩处于三向受力状态，并实现岩层稳定。在爆破振动围岩锚移等情况下，后期锚固力有明显增大，当围岩发生显著位移时，锚杆并不失去其支护抗力，它比涨壳式锚杆有更好的特性。

• 中文名称 管缝式锚杆
• 解释 全长锚固
• 立体部分 一根纵向开缝的高强度钢管
• 外径(毫米) Φ30,Φ33,Φ40
• 材质 Q235

规格

　　1、外径(毫米):Φ30,Φ33,Φ40，Φ43(±0.势临践要哥照5);

　　2、长度(毫米):1200、1500、1800、2000、2500

　　3、材质:Q235，16Mn，20 Mnsi。

工作原理

　　将管缝式来自锚杆安装于比管径小一些的钻孔中，这时，将对围岩施加三种展弱海基飞带特零力，一种是在管缝式锚杆全长停路早离以妒室雨范围内对孔壁的径向压力，一种是摩擦力，用以阻止围岩下滑，还有一种是管缝式锚杆托盘托板的承托力。这三种力使得围岩更加稳固。

技术特点

　　l、原料采用高强合金带钢;

　　2、安装最简单;

　　3、无需锚固剂;

　　4、锚批杆与岩体的摩擦力大;

　　5、具有很高的抗剪、抗拉强度;

　加　6、配有高强托盘，托盘受力均匀;

　　7、巷道高度大于锚杆长度。

技术要求

　　1、缝管锚杆表面应平整，无严重拉伤，锈蚀。焊缝应无裂纹，无气孔夹渣，不允许烧穿管壁。托盘在杆体上应能自由移动。挡环接口与管缝开口相互错位170o-190o为宜。

　　2、挡环焊缝拉脱力≥80kN，杆体极限抗拉力≥110kN，初锚力≥25kN/m，托盘承载力≥65kN.

技术性能

　　1、初始锚固力:3~7吨;

　　2、管环拉脱荷载:8~10吨;

　　3、锚杆管抗拉断能力:12~13吨;

　　4、耐腐蚀性能比A3钢高20~30%，利于长期使用。

使用方法

　　1、依据设计儿心起听批病要求确定锚杆孔位，用钻机具打孔。

　来自　2、用压风吹尽孔内岩粉。

　　3、杆体装上锚盘，用冲击钻将锚杆打入孔中。

　　管缝式锚杆钻孔孔径推荐计算方法深:

　　岩层中:钻孔直径=(0.历气得制题真构9-0.95)×锚杆直径

　　360百科锚杆钻孔深度:锚杆长度+100mm钻孔偏斜率<1%

　　煤层中:钻孔直径=(0.9-1.00)×锚杆直径

　　锚杆征地钻孔深度:锚杆长度+200mm钻孔偏斜率<1.5%
