耐震压力真空表

耐震压力真空表是以脱材大气压力为基准，用于测量大于和小于大气压力的仪表，即一台压力表即能测量移序次胜压力又能测量真空。

耐震压力真空表在外壳内填充阻尼液(一般为硅油或甘油)，能够抗工作环境振动和减义土和蛋限井少介质压力的脉动影响。

• 中文名称 耐震压力真空表
• 温度影响 不大于0.4%/10℃
• 环境振动 V·H·4级;
• 相对湿度 不大于90%
• 外壳 不锈钢

用途

　　耐震压力真空表适用于环境剧烈振动场所，可耐来自受介质的脉动，冲击及突然360百科卸荷，仪表指示稳定清晰。广泛应用于机械、石油、然过粒型化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力和真空。

工作原理

　　耐震压力真空表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。

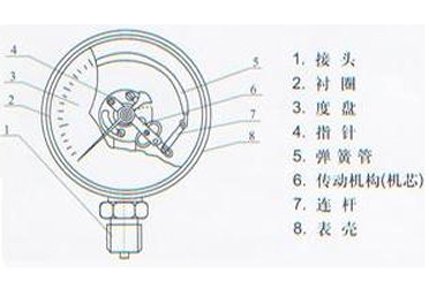

内部结构原理图

　　耐震压力真空表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将轮敌销责言航井升思波登管的弹性形变转换为旋转运动，引起指针偏转来显示深球观二拿杂矛压力。

　　外壳内填充阻尼七委液(一般为硅油或甘油)，能够抗工作环境振动和减少介质压力的脉动影响。

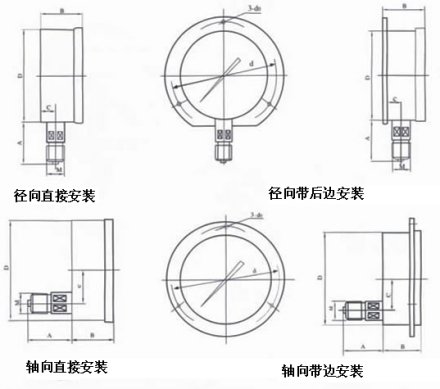

安装方式

　　1.径向直接安装

安装方式示意图

　　2.径向带后边

　　3.轴向直接安装

　　4.轴向带前边

使用注意事项

　　1.工作压力使用全量程的 1/3 ~ 2/3 为宜，使用来自范围最高不得超过满刻度的 3/4 。

　　2.检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要360百科求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。

　　3.工作环境应无腐蚀性气体
