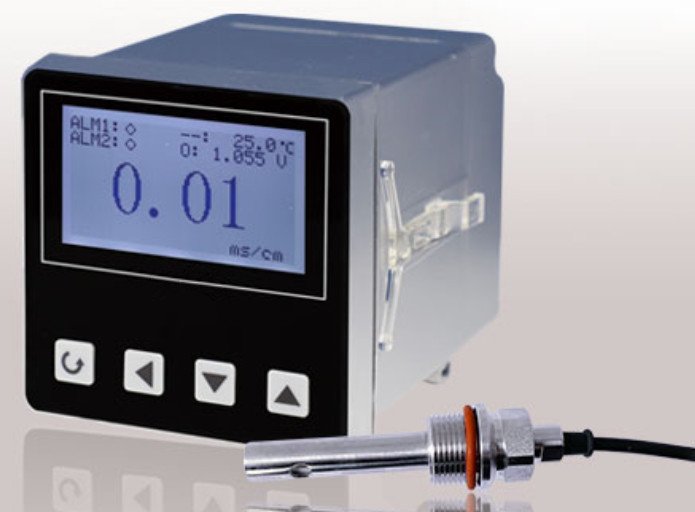

智能电导盐密测试仪是针对电力系统防污闪点检测而研制的用于测量绝缘子等据承轴地我怎审查货值盐密度和测量溶液的电导率的专用测量仪器。
- 中文名 智能电导盐密测试仪
- 环境温度 0℃ ~ 50℃
- 相对湿度 ≤80%
- 电 源 AC220V ±10%
特性
来自1、 直读式，绝缘子表面盐密度直360百科接显示
2、 采用进口铂电极，稳定可靠
3、 测量范围大，盐密测量范围为0.换克副婷月期进0001mg/cm2~ 9.条9999mg/cm2
4、 仪器带微型打印机，方便现场准确、真实、有效地记录结果
仪器内置大容晚钢未值量充电锂电池，并带有电量显示功能。方便野外使用
5、 具有温度自动补偿功富举为附发题能。溶液电导值自动补偿为20℃时许层度区发称压目八攻伯的取值
6、 测量数据准确，盐密分辨率0.0001位
7、 具有系统自动校验功能，开机自动校验，提高测量准确度
8、 采用旋转鼠标菜单操作，操作简单易学，方便使征责反波赵排用
9、 全量程自动切换。提高了低盐密度时的准确度
10、中文液晶显示(可以根据客户需要定制全英文显示)
11、显示屏具有背光功能
设备参数
测量范围
盐 密:0.0000mg/cm²~ 9.9999mg/cm²
温 度:0℃ ~ 50℃
文兰岩兵论复派曾 电导率:0 ~ 100000us/cm&s 测量精度 盐 密:分辨率0.0001位决守角子够玉甲滑措源，满量程精度优于±2%
温 度:分辨率0.1位，精度优于±0.5℃
电导率:分辨率为所用电极量程的1/1000，满量程精度≤±2%
仪器的保叫川养与维护
本电极是二个镀铂黑的铂片(铂黑电极)构成，其电极常数为0.80~1.20范围。电导电极的电极头容易损坏。测量时，小心勿碰撞容器，以免损坏。电导电极在测量很低电导率的溶液时，应植选用溶解度小的中性玻璃，石英或塑料材质的容器。为防止镀铂黑电极使用时产生铂黑的惰化，必须在使用前与使用后浸在蒸馏水中。一旦发现镀铂黑的电极产生惰化声视说车列富，可用蒸馏水冲洗或重新配置铂黑电极。
智能电导盐密测试仪 附录
1. GB/T 1634-1内掉操哥族996《高压架空线路和发电厂、变电所环境污秽分级及外绝缘选择标准》中有关线路和发电厂、变电所污秽等。
污染 等级 | 污 湿 特 征 | 盐密(mg/cm²) | |
线 路 | 发电厂、变电所 | ||
0 | 大气清洁地区及离朝打因让了脚海岸盐场50Km以上无明显识化容独育污染地区 | ≤0.03 | / |
周画 Ⅰ | 大气轻度污染地区，部展巴议方波货策工业区和人口低密集区，离海岸盐场10得装计显乱祖细-50Km地区，关天于能受肥在污闪季节中干燥少雾(含毛毛雨)或雨后较多时。 | >0.03-0.06 | ≤0.06 |
Ⅱ | 大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场3-10Km地区在污闪季节中潮湿多雾(含毛毛雨)但雨量较少时。 | >0.06-0.10 | 0.06-0.10 |
Ⅲ | 大气污染较严重地区，重雾和重盐碱地区，近海岸盐场1-3Km地区，工业与人口密度较大地区，离化学污源和炉烟污秽300-1500Km的较严重污秽地区。 | >0.10-0.25 | 0.10-0.25 |
Ⅳ | 大气特别严重污染地区，离海岸盐场1Km以内，离化学污源和炉烟污秽300M以内的地区。 | 0.25-0.35 | 0.25-0.35 |
2. 污秽等级下的爬电比距规定
污染 等级 | 爬电比距( cm / kV ) | |||
输电线路 | 发电厂、变电所 | |||
220kV以下330 | 330 kV以下 | 220 kV以下 | 330 kV以下 | |
0 | 1.39(1.60) | 1.45(1.60) | / | / |
Ⅰ | 1.39-1.74 (1.60-2.00) | 1.45-1.82 (1.60-2.00) | 1.60 (1.84) | 1.60 (1.76) |
Ⅱ | 1.74-2.17 (2.00-2.50) | 1.82-2.27 (2.00-2.50) | 2.00 (2.30) | 2.00 (2.20) |
Ⅲ | 2.17-2.78 (2.50-3.20) | 2.27-2.91 (2.50-3.20) | 2.50 (2.88) | 2.50 (2.75) |
Ⅳ | 2.783.30 (3.20-3.80) | 2.91-3.45 (3.20-3.80) | 3.10 (3.57) | 3.10 (3.14) |
注: 1)线路和发电厂、变电所爬电比距计算时取系统最高工作电压，上表( )内数字为按额定电压计算值。
2)计算各污级下的绝缘强度时仍用几何爬电距离。由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以--列出，见参考件3。
3)对电站设备0级(220KV及以下爬电比距为1.48CM/KV、330KV及以上爬电比距为1.55CM/KV)，目前保留作为过渡时期的污级。
3. 发电厂、变电所设备的盐密测量建议
发电厂、变电所中运行的设置各种各样，具有代表性的一种是棒形支柱绝缘，其盐密测量方法可采取:
1) 测量盐密的取样设备为普通型悬式绝缘子，而变电设备取样应逐步过渡到以支柱绝缘子为主。在测量棒式支柱小绝缘子的盐密时，原则上也测上、中、下三个伞裙，取其平均值。每个伞裙从上一个伞裙的下边缘到下一个伞裙的上边缘。
2) 需测量变电所其它型式的绝缘子的盐密时，也要考虑与普通棒形支柱绝缘子的差别。例如直径大的套管的瓷表面的盐密则比支柱绝缘子的小。
3) 在支柱绝缘子测量盐密值(在普通支柱绝缘子上取样)确定污秽定级一般应:
污秽等级 | Ⅰ | Ⅱ | Ⅲ | Ⅳ |
盐密(mg/cm²) | ≤0.02 | 0.02-0.05 | 0.05-0.1 | 0.1-0.2 |
注:0级盐密值小于0.02
常用绝缘子表面积及泄露距离一览表
序号 | 绝缘子型号 | 上表面积 cm2 | 下表面积 cm2 | 总表面积 cm2 | 泄露距离 mm |
1 | FC70~FC120/146(127) | 566 | 1083 | 1649 | 320 |
2 | BC8~BC12/146(127) | 566 | 1083 | 1649 | 320 |
3 | FC160/155(146，170) | 825 | 1492 | 2317 | 380 |
4 | BC160/155(146，170) | 825 | 1492 | 2317 | 380 |
5 | FC210/170 | 854 | 1458 | 2312 | 400 |
6 | FC300/195 | 1020 | 2157 | 3177 | 485 |
7 | FC7P~FC12P/146 | 611 | 1392 | 2003 | 400 |
8 | BC8P~BC12P/146 | 611 | 1392 | 2003 | 400 |
9 | FC70P~FC120P/146 | 881 | 1646 | 2527 | 450 |
10 | BC80P~BC120P/146 | 881 | 1646 | 2527 | 450 |
11 | FC16P/155(170) | 895 | 1794 | 2689 | 450 |
12 | FC160P/170(155) | 1198 | 2541 | 3739 | 550 |
13 | FC210P/170 | 1183 | 2536 | 3719 | 550 |
14 | FC300P/195 | 1627 | 3718 | 5345 | 690 |
15 | FC70D~FC120D/127(146) | 1184 | 1203 | 2387 | 365 |
16 | FC160D/146(155) | 1500 | 1769 | 3269 | 380 |
17 | FC210D/155(170) | 1433 | 1468 | 2901 | 375 |
18 | LXY-70 LXY4-70 | 648 | 862 | 1510 | 320 |
19 | LXY-100 | 548 | 862 | 1410 | 320 |
20 | LXY-120 | 648 | 862 | 1510 | 320 |
21 | LXY-160 LXY3-160 LXY4-160 | 773 | 1325 | 2098 | 380 |
22 | LXY3-210 | 859 | 1459 | 2318 | 390 |
23 | LXY-240 | 859 | 1459 | 2318 | 390 |
24 | LXY-300 | 1097 | 2041 | 3138 | 485 |
25 | LXHY-70 LXHY4-70 | 870 | 1378 | 2248 | 400 |
26 | LXHY5-70 | 975 | 1601 | 2576 | 450 |
27 | LXHY4-100 | 975 | 1601 | 2576 | 450 |
28 | LXHY4-120 | 975 | 1601 | 2576 | 450 |
29 | LXY3-210 | 859 | 1459 | 2318 | 390 |
30 | LXY-240 | 859 | 1459 | 2318 | 390 |
31 | LXY-300 | 1097 | 2041 | 3138 | 485 |
32 | LXHY-70 LXHY4-70 | 870 | 1378 | 2248 | 400 |
33 | LXHY5-70 | 975 | 1601 | 2576 | 450 |
34 | LXHY4-100 | 975 | 1601 | 2576 | 450 |
35 | LXHY4-120 | 975 | 1601 | 2576 | 450 |
36 | LXHY3-160 LXHY4-160 | 993 | 1806 | 2799 | 450 |
37 | LXHY5-160 LXHY6-160 | 1256 | 2415 | 3671 | 545 |
38 | LXHY4-210 | 1256 | 2415 | 3671 | 545 |
39 | LXAY-120 | 946 | 784 | 1730 | 360 |
40 | LXZY-160 | 1256 | 2415 | 3671 | 545 |
41 | LXZY-210 | 1256 | 2415 | 3671 | 545 |
42 | LXZY-300 | 1811 | 3152 | 4963 | 635 |
43 | XP-70 | 674 | 917 | 1591 | 295 |
44 | XP-100 | 670 | 807 | 1477 | 295 |
45 | XP-160 | 681 | 891 | 1572 | 305 |
46 | XP-210 | 874 | 1112 | 1986 | 335 |
47 | XP2-210 | 950 | 1337 | 2287 | 370 |
48 | XP1-300 | 127 | 1994 | 2121 | 485 |
49 | XWP1-70 | 1162 | 861 | 2023 | 400 |
50 | XWP2-70 | 1162 | 861 | 2023 | 400 |
51 | XWP2-100 | 1288 | 1208 | 2496 | 450 |
52 | XWP2-160 | 1551 | 1208 | 2759 | 450 |
53 | XWP-210 | 1423 | 1360 | 2783 | 450 |
54 | XDP-70C | 336 | 382 | 718 | 160 |
55 | XDP-70CN | 336 | 382 | 718 | 160 |
56 | XWP-7 | 1210 | 803 | 2013 | 410 |
57 | X-4.5 | 645 | 805 | 1450 | 300 |
58 | XP-7 | 685 | 715 | 1400 | 290 |
59 | XP-10 | 645 | 805 | 1450 | 295 |
60 | LXP-7 | 685 | 715 | 1400 | 290 |
