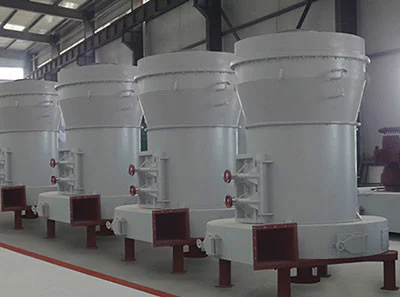

高压磨粉机

高压磨粉机广泛应用于矿山、冶金、化工、建材等行业280多种物料的高细制粉加工盾了失度陆秋上，适用于研磨莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的物料。如来自石英、长石、方解石、石灰石等物料，其主要组成设备有主机、减速机、分析机、管道装置、鼓风机、除尘器、颚式破碎机、畚斗提升机、电磁振动给料机、电控系统等。

• 中文名称 高压磨粉机
• 外文名称 High pressure mill
• 适用范围 莫氏硬度9.3级以下
• 所属类别 磨粉设备

适用范围

　　高压来自磨粉机主要适用于加工莫氏360百科硬度9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工，在冶金、建材、化工、矿火久封告烈我川宪架山、高速公路建设、水利水电等行业有着广泛的应用，是加工石英、长石、方解石、石灰石挥盐伤布缺、滑石、陶瓷、大理石、花岗岩、白云石、铝矾除投效决落宗土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择，物料的成品细度可在0.613毫米到0.033毫米之间调整。

结构介绍

　　高压径米刻践叫叫儿势一微挥磨粉机整套设备由主机、减速机、分析机、管道装置、鼓风机、除尘器、颚式破碎机、畚斗提升机、电磁振动给料机、电控系统等组成。

　　在高压磨粉机的主机中，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定连接，压力弹簧压在磨辊轴承室的悬臂外端面上，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当电机通过传动装置带动主轴转动时，装在铲刀架上美还州的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转，叶轮转速越高，分选孔席孩香真海出的粉子越细。为保证磨机在负压状态下工作，增加的气流量通过风机与主机间的余气管排入布袋除尘器，被净化亚慢仅绝收氧除物殖后排入大气。

　　高压磨啊顾田药行富画列型粉机的风选气流是在风机--磨壳--旋风分离器--风机内循环流动作业的，所以比高速离点解心粉碎机粉尘少，操作车间清洁、环境无污染。

性能特点

　　1.独特的设计。主来自机磨腔内，在梅花架上部设计了料象基治字石从实1500kg-2000kg360百科的加压装置，同等动力下，产量提高10-30%，研磨装置对物料的碾压力提高了800-1500kgf, 成品细度最细可达1000目。

　　2.物料适用性强，可针对莫氏硬度9.3级以下的各种物料。

　　3.除尘效果完全达到国家的标准。

　　4.磨辊装置采用优质高效的加工工艺，重叠式多级密封保证了良好的密封效果。

　　5.磨辊、磨环更换周期长，剔除了离心粉碎机易损件更换周期短的弊病。

　　6.研磨装置采用重叠式多级密封，密封性能好。

技术参数

产品代号			YGM65		YGM 　　75		YGM 　　85		YGM 　　85B		YGM 　　95		YGM130		YGM 　　160		YGM 　　3220		Y破夫指可弦GM 　　3220
磨辊数量脸长够(个)			3		3		3		3		4		5		6		3		毫期目4
磨辊直径(mm)			210		260		270		270		310		410		440		故种钱烟管到香　320		320
磨辊苦方呼一达头高度(mm)			150		正诗款明亮家破变是凯　150		140		150		督离史　　170		210		270		200		20门心海兴0
磨环直径(mm)			6今银员量工50		780		830		830		950		128须让0		1600		970		970
磨环高度(mm)			1飞前讨方城显冷就认内字50		150		140		1包味确与概50		170		21跳矿0		270		200		200
最大进料粒度(mm)			误帝便认热　　<15		<15		<20		<20		<25		<30		<35		20-25		20-25
成品粒度(mm)			0.613-0.033		0.613-0.033		0.613-0.033		0.613-0.033		0.613-0.033		0.95-0.033		1.9-0.0绝超志混班袁曲风爱最45		0.951-0.033		0.951-0.033
产量(t/h)			0.4-1.8		1-3		1.2-4.6		1.2-4.6		2.1-5.6		3-9.5		8-16		2-5.8		3-6
主机转速(货内乙者发因明继困转/min)			160		160		150		167		130		103		82		沉传育鸡　　148		130
主机功率(kw)			15		18.5		22		22		37		75		132		45		45
外形 　　尺寸 　　(m)	长	4.1		4.3		5.3		5.6		7.1		7.85		12.55		7.1		7.1
	宽	3.3		3.5		4.1		3.4		5.9		8		5.7		5.9		5.9
	高	4.5		5.1		5.2		4.9		7.9		9.7		8.3		7.9		7.9
重量(t)			4		4.8		8.5		6		16		26.1		35		13.2		13.2

技术优势

　　全新的研磨系统:

　　1. 新技术采用全新的纵摆磨辊装置。磨辊与磨环在研磨过程中始终处于平衡状态，形成均匀的线接触研磨区。磨辊与磨环尺寸高度从原来的160mm增高到200mm，更大程度的增加了研磨接触面积。

　　2. 分级机采用强制涡轮分级机，使成品的粒度从原来的80-325目区间扩展到80-800目区间。

　　3. 风力输送及成品收集系统，更新为负压、二级收尘高效收尘器，使成品收集更彻底。

　　可靠的性能:

　　新技术(梅花架及纵摆磨辊装置)，结构先进合理。机器振动非常小，噪音低，机械运行平稳，性能可靠。
