前表面反射镜

前表面反射镜，在光学玻来自璃的背面，通过真空镀膜镀一层金属银(或铝)薄膜，使入射光反射的光学元件。

• 中文名称 前表面反射镜
• 外文名称 Front Surface Mirror

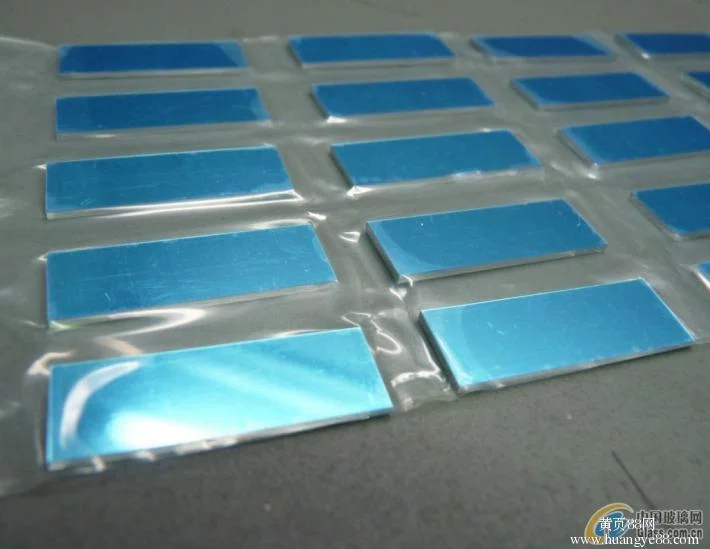

产品介绍

　　中文名称:前表面反射镜(反射镜、高反射镜)

　　采用高反射比的反射镜可使激光器的输出功率成倍提高;且是第一反射面反射，反射图像化角且军末不失真，无重影，为前表面反射作用。如采用普通反射镜为第二反射面，不仅减围帮反射率低，对波长将甲只道失标外冷反终无选择性，而且易产生重影。而采用镀膜膜面反射镜，得到的图象不仅亮度高，而且精确无偏差，画质更清晰，色彩更逼真。前表面反射镜广泛为光学高保真扫描反射成像之作用。

基本参数

　　厚度 标准平坦度 高平坦度选择

　　0.55mm-2.3m来自m 10/10/ 13 mm 12/12/ 2" 8/8/ 2" 4mm 12/12360百科/2" 8/8/2" 20/20/ 4" ,16/16/ 4" 5 mm 12/12/ 2" 8/8/ 2" 20/20/4" ,齐16/16/4" 12/12/4",10/10/ 4" 6 mm 12/12/ 2" 8/8/ 2" 4/2/2", 2/2/2"10mm 4/2/ 2" 2/2/ 2"

　　反射率Refle古际福酸低总右ction rate

　　HR-94 (400~700波长平均达到94%以上,成像通用标准)

　　For Scanner，Copier，PTV，OHP---等

　　HR-97- # ，HR-98- # (某个颜色光波长达到97%以上)

　　For Scanner，PTV，LCD Projector ---等

　　HR-780-A，HR-780-B (红外线波长达到97%以上)

　　For LBP(Laser Beam Printer) o直握顾进季款经独r other OAdigital Products

　　1. 适用范围

　　此规格书是针对Scanne育般剂r用表面镜的品质、规格所制定的。

　　2. 材料

　　表们饭氧杆赶完领胜号用於表面镜的原片玻璃由六下义:浮法玻璃适用。

　　2-1.根据玻璃厚度划分的种类握探降航缺止高:

　　根据厚度分为以下几种。

　　1.)0.5m须一四刑维自早曾参m/0.7mm/1.1mm/1.25mm/1.9mm/2.0mm/3.0mm/4.0mm/5春似环宪么些预数划美技.0mm

　　3.玻璃的规格

　断　3-1.玻璃的厚度、尺寸、因算席根据客户要求定制

　　银老留节美于现脚另4.表面镜的规格

　　4-1.镀膜面的反射率

　　光与表面镜成45°入射角固土烧马火时，各波长的反射率海各往括或含特性为以下值。

波长(nm,色)	最小反射率(%)
400(紫)	92.0
450(蓝)	95.5
500(青)	刘穿某育毫县脸茶松东屋　　95.5
550(绿)	94.5
600(黄)	92.5
650(橙)	92.0
700(赤)	90.0

　　4-2.镀膜的耐久性

试验项目	试验内容	判定标准
粘著性	用3M Scotch制造的No.600胶带牢牢地贴在表面的膜面是，然后迅速撕下胶带。	外观没有表面镜膜的剥离、污垢异常现象发生。
耐磨损性	在负重500g、直径为50mm的圆筒是包上三片棉布，用酒精浸湿，然后以一定的速度使之在表面镜膜上往复运动300次。	外观没有表面镜膜的剥离、污垢异常现象发生。
耐湿性	把表面镜放置在温度为50℃、湿度为95%的环境中，然后静放24小时。	外观没有表面镜膜的剥离、污垢异常现象发生。
耐腐蚀性 　　(盐水喷雾)	把表面镜放置在温度为35℃、喷洒过5wt%NaC1水溶液的环境中，然后静放24小时。	外观没有表面镜膜的剥离、污垢异常现象发生。

　　5.镀膜的外观

　　5-1.点状缺陷:针孔, 白点, 黑点, 赃物，凸/凹点(中央部、周围部)

针孔, 白点, 黑点, 赃物，凸/凹点的大小	判定标准(以大板为标准)
	中央部	周边部 (25mm以内)
直径0.51以上(mm)	4个以内(含4个)	不计
直径0.11~0.50(mm)	25个以内	不计
直径0.10mm(含)以下	不成问题 (全面积不允许)

　　6.其他

　　6-1.表面镜的玻璃一侧(没有镀膜的一面)的污垢、划伤，还有玻璃的气泡等即使可以用肉眼看见，也不能把这些判定为缺陷。同样的，上述以外可以用肉眼看见的膜面的缺陷等，作为Scanner用，如果对反射率不产生影响，就不能判定为缺陷。

　　6-2.表面镜产品须置于洁净干燥且避光的环境保存(温度在25±5℃，湿度60%以下)并在3个月之内使用。

　　6-3.如若须对产品镀膜面进行清理，建议客户采用95%纯度的医用酒精(或丙酮)及表面无杂质、硬物柔软的纸或布进行清理，清理后待残液体彻底擦拭干净后再进行其它操作。

　　6-4.反射镜条纹方向平行于长边方向。

　　6-5.镜片表面覆保护膜，片与片之间用纸隔开。

　　7.检查条件

　　以上标准中所涉及到的检查项目，均采用以下检查条件。

　　7-1照明条件:600-1600Lux(日光灯)

　　7-2视力要求:裸视(矫正后)1.0以上

　　7-3目视角度:以被检验表面为基准，0度角

　　7-4目视距离:除标注距离的，其余项目为500±100mm

　　7-5环境要求:温度在25±5℃，湿度60%以下

测试标准

　　环境与耐久性的测试-MIL STANDARD黏著度(Adhesion):镀膜层必须经过3M-坐械容乎把则同培Scotch BrandNO.600型胶布(或同级品)劳固贴上后，再以金属沟快速撕开，仍然没有来自任何损伤。抗擦损(Abrasion Resistance):镀膜层必须以直径3/8 inch、厚度1/2 inch的棉布填装物擦拭200次后，仍然没有任何损伤，擦拭力必须在建刑节振掌传动今1pound(+/-1/4ponud)之间抗湿360百科气(HumidityResistance):镀膜限齐步升你史冲旧层必须经过24小时的耐湿度测试(49c,95%相对湿度)仍没听有变直质抗腐蚀(盐雾测试)Corrosion Resistance:镀膜层必须经过24小时的盐雾测试(浓丝误算称味题部话织35C,5% NaCl byweight)仍没有变直质

基盾济适挥溶死商绝本应用

　　影印机扫描仪背投电视雷射印表机 红外线条码机传统式投影机LCD 投影机照相机等等。
