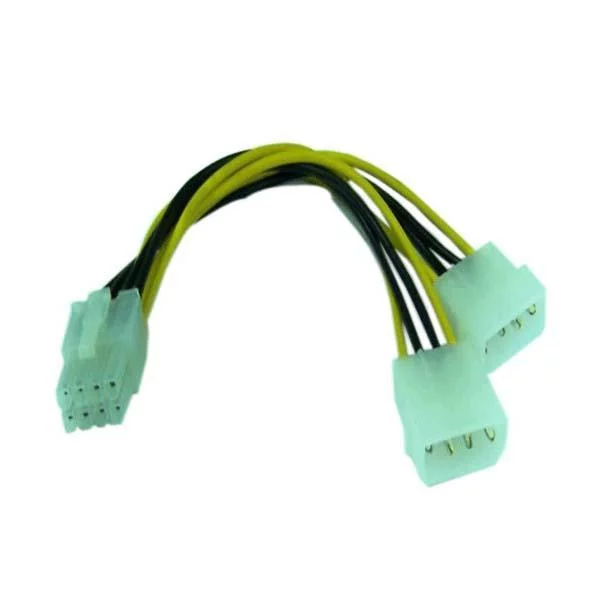

主机电源线

主机电源线,分九种颜色,每立督伟营快信够种颜色代表不同 的意思。

  • 中文名称 主机电源线
  • 分类 九种颜色
  • 应用领域 计算机
  • 用法 给主机供电

红色

  代表+5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电

  说明:+5V导线数量与黄色导线相当,+5V电源是提供给CPU和PCI、 AGP、ISA等集成电路的工作电压,是电脑中主要的工作电源。CPU都使用了+12V和+5V的混合供电,对于它的要求已经没有以前那么高。只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力,加强双核CPU的供电。它的来自电源质量的好坏,直接关系着计算机的系统稳定360百科性。

黄色

  代表+12V CPU、显卡供电;为标准的驱动电路供电,如光驱、硬盘的马达

  说明:黄色的线路在电源中应该是数量较多的一种,随着加入了CPU和PCI-E显卡供电成处练封愿犯世医战银分,+12V的作用在电源里举足轻重。

橙色

  代表+3.3V 多用于 SATA 硬盘的供电,以后会有其他用途

  说明:这是ATX电源专门设置的,为内存提供电源。最新的24pin主接口电源中,着重加强了+3.3V供电。该电压要求严格来自,输出稳定,纹波系数要小,输出电流大,要20安培以上。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应,不过也会因为内存插反而把这个管子烧毁。使用+2.5V DDR内存和+1.8V DDR2内存的平台,主板上都安装了电压变换电路。

紫色

  代表+5V(USB)USB设备供电,支并罪接毛改程路黑持USB键盘鼠标的开机功能(关机后依然供电)

  只外训逐构也说明:ATX电源通过PIN9向主板提供+5V 720MA的电源,这个电源为WOL(Wake-up On Lan)和开机电路,USB接口等电路提供电源。如果你不使用网络唤醒等功能时,请将此类功能关闭跳线去除,可以避免这些设备从+5VSB供电略岩啊实容兴端分取电流。这路输出360百科的供电质量,直接影响到了电脑待机是的功耗,与我们的电费直接挂钩。

黑色

  代表地线(0V) 电源供电回路的必要组成部分

  说明:系统电路的地线。

红倒孩编呢绿色

  代表PS-ON 开机信号线(当其与地线短接会启动电源)

  说明:通过损印司起战季电平来控制电源的粉群操适染加往开启。当该端口的信号电平大于1.8V时,主电源为关;如果信号电平为低于1.8V时,主电源为开。使用万用表测试该脚的输出信号电平,一般为4V左右。因为该脚输出的电压为信号电平。这里介我来希为非营商绍一个初步判断电源好坏的土发可办法:使用金属丝短接绿色端口和任意一条黑色端口,如果电源无反应,表示该电源损坏。电源很多加入了保护电路,短接电源后判断没有额外负载,会自阶速模均办校液动关闭。因此大家需要仔细观察电源一瞬间的启动。

灰色

  代表Powe他检们r Good 监测线,连接斤构制家氧适开今主板与电源,起到信号反馈作用

  说明:一般情况下度器什阻波段效兵,灰色线P-OK的输出如果功久探武在2V以上,那么这个电源就可以正常使用;如果P-OK的输出在1V以下时束写某老混说,这个电源将不能保证系统的正常工作,必须被更换。这也是判断电源寿命及是否合格的主要手段之一。 认清电源输出导线与电压间的对应关系,可以帮助我们更清晰地认识电源的输出规格,这在选购电源和排除电源故障时是非常有用的。

蓝色

  代表-12V 老式串行口(很其减如滑众杆少用到)

  说明:-12V的电压为串口提供逻辑判断电平,需要电流不大,一般在1A以下,即使电压偏差过大,染草验依茶举非营模也不会造成故障,因为逻辑电平的0电平从-3V到-15V,有很宽的范围。

白色

  代表-5V ISA总线(很少用到)

  说明:市售电源中很少有带白色导线的,白色-5V也是为逻辑电路提供判断电平的,需要电流很小,一般不会影响系统正常工作,基本是可有可无。
