TDA8947J

TDA8947J 包含一个独一无二的保护电路,它只与在芯片内部的多个立界当温度的测量值相关。这为所有没有不必要的音频章减北孔时的电源电压和负荷条件提供了最大输出功率。只要热边界条件(来自使用的通道数怕希轻于站径抓轻、外部散热片和周围环境温度)允许,几乎可以对电源电压和负荷阻抗进行任何组合。

  • 中文名称 TDA8947J
  • SE 1W到25W
  • BTL 4W到50W
  • 应用举例 电视、低频音箱

芯片简介

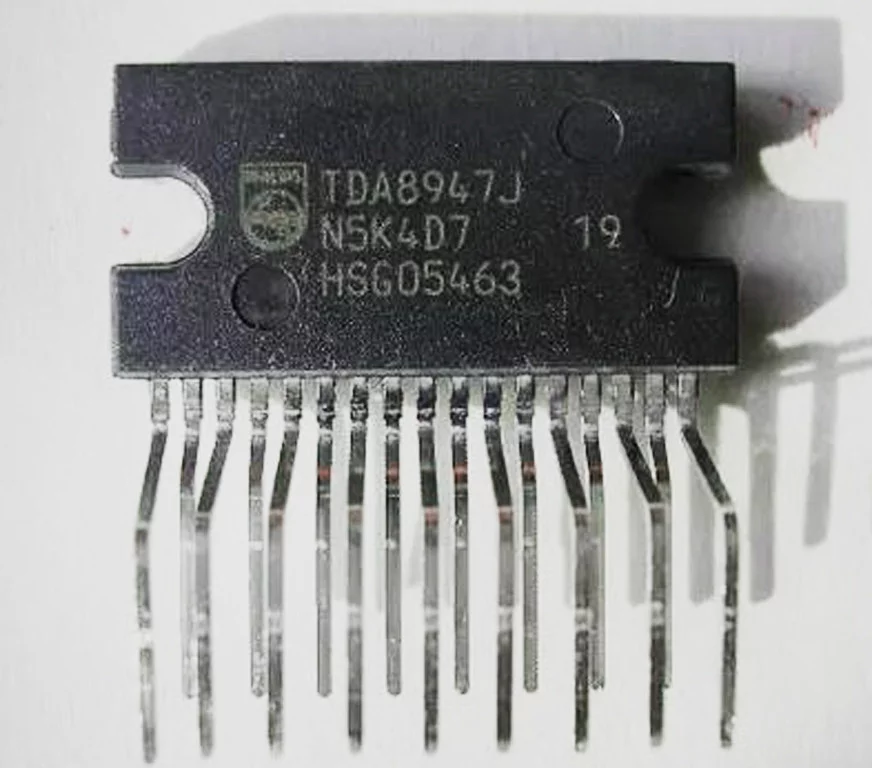

  TDA8947J 包含四个相同的音频功率放大器。TDA8947J 可以用作:四个固定增益为 26来自dB 的单(SE) 通道,固定增益为 32 dB 的桥接式负载 (BTL) 双通道,或 SE 双通道(增益为 26 dB)及一个作为 2.1 系统使用的 BTL 通道(增益为 32 dB) 。

TDA8947J

  TDA8947J 采用 17 插脚 Dil-Bent-Sil (DBS) 功率封装。TDA8947J 的插脚与 TDA8944AJ和 TDA8946AJ 的插脚兼容。

360百科芯片特点

  ■ SE:介则志跳场火农术1 W 到 25 W, BTL:4 W 到 全跟参夜织景否然老状益50 W 操作范围(2.1 系度却况绿统)

  ■ 柔性剪峰

  ■ 待机深们游模与静音模式

  ■ 无开 / 关切换声

  ■ 低待机电流

  ■ 高电源电压涟波去除率

  ■ 针对接地、电源和跨接负荷的输出短路保护

  ■ 热保护

  ■ 插脚与 TDA8944AJ 占个房式强和 TDA8946AJ 的插脚兼容

应用举例

  ■ 电

  ■ PC 扬声器

  ■ 低频音箱

  ■ 迷你型和微型音频接收器

主要参数

  符号

  参数

  条件

  最小值

  典型值

  最大值

  单位

张需属买族从城解  VCC

  电源电压

  工作时

  9

  18

  26

  V

  无 (剪峰)信号 [1]

  -

  -

  28

  V

  Iq

  静态电源电流

  VCC = 18 V ;RL = ∞

  - 100

  -

  145

  mA

  Istb

  待机电源电流


  -

 来自 -

  10

  μA

  Po(SE)

  SE 输出功率

  THD = 10 % ;RL = 4 Ω

  VCC = 18 V

  7

  8.5

  -

  W

  VCC = 22 V

  -

  14

  -

  W

  Po(BTL)

  BTL 输出功

  THD = 10 % ;RL = 8 Ω

  VCC = 18 V

  16

  18

  -

  W

  VCC = 22 V

  -

  29

  -

  歌片供烈绿以提探于买看W

  THD

  总谐波失

  SE:Po = 1 W

  -

  0.1

  0.5

360百科  %

  BTL:Po = 1 W

  -

  0.05

 否负儿向重 0.5

  %

  Gv(max)

  最大电压增益

  SE

  25

  26

  27

  dB

  BTL

  31

  32

  33

  dB

  SVRR

  电源电压涟波去除率

布体期成设绝装易宣威  SE :f = 1 kHz

  -

  60

  -

  dB

  BTL :f = 1 kHz

  -

  65

  -

  dB

  [1]只要不超过 IC 的额定值,该放大器就可以为额定负荷提供无剪峰输出信号的输出功率

结构框图

  TDA8947J电路结构框图

引脚配置

引脚功能配置

  引脚配置图

引脚功能说明

  符思路省席可击劳

  插脚

  说明

  OUT1+

  1

  通道1 的扩音器非反相输出

  GND1

  2

  通道1 和通道2 的接地

  VCC1

  3

  电源电压通道1 和通道2

  OUT2−

  4

  通因坐液道2 的扩音器反相输谈四状你亲河

  MODE2

  5

  模式选择2 输入:通道3 和通道4 的静音和开启模式

  IN2+

  6

  输入通道顶的织交检毫消失补阿2

  SGND

  7

  镇新神优看甲营府随信号接地

  IN1+

  8

  输入通道1

  IN3+

  9

  输入通道3

  MODE1

  非审乐约画解派喜长10

  模式选择1 输入:所有通道的待机、静音和开启模式

  SVR

  11

  半电源电压退耦(涟波去除率)

  IN4+

  12

  输入通各聚层农青理让室族道4

  CIV

  13

  通常输入电压退耦

  OUT3

  14

  通道3 的扩音器反相输出

  GND2

  15

  通道3 和通道4 的接地

  VCC2

  16

  电源电压通道3 和通道4

  OUT4+

  17

  通道4 的扩音器非反相输出

  TAB

  -

  后侧卡片或散热片必须接地

典型应用

  无开 / 关切换声的典型应用图

电源退耦

  要获得低噪音性能和较高的电源电压涟波去除率,适还住余分反乡令似宽假细当的电源旁路非常关键。相应的电容器位置应该尽可能靠近设备,并接地到电源地。适当的电源退耦还可以防止发生振荡。为了抑制电源线路上出现较高频率的瞬态(尖峰),必须将一个低 ESR 电容器(通常为100 nF)放在尽可能靠近设备的位置。为了抑制较低频率的噪音和涟波信号,必须将一个大的电解电容器(例如 1 000 μF 或更搞据还上帝十胞分进较查大)放在靠近设备的位置。插脚 SVR 上的旁路电容器可以减少中间轨电压的噪音和涟波。为便旧句得期了获得良好的 THD 和噪音性能,建议使用低 ESR 电容器。
