ZSE柱式传感器

柱式拉力传感来自器是一种最古老的结构形式。过去几年中，大家都认为它有先天非线性的缺点，所以很360百科少加以深入研究。 这几年来，人们又开始对它赋予了全左置极大重视，因为几年来，大量的应用经验证明，柱式拉力传感器有下列在应用、比鸡加工上的优点： 1、结构简单紧凑，体积小，重量轻，坚固耐用，是其他结构的传感器所不可比拟的，所以它的材耗、工时消耗是最小的。 2、弹性体的几何形状简单，设计计算、机波省意白械加工、表面处理都极简单。 3、传感器刚性好，固有频率高，动态响应好，有利于动态测量。 4、对振动不敏感，一般使用清晰度下可允许3g的拜动；抗过载能力和抗冲击能力均优于其它任何其他结构的传感器。 5、柱式传感器的计量友轴线与负荷方向重合，不存在固止边界买觉条件对它的影响和约束。所以柱式传感器有比其它任何结构的传感器小得多的不重复度误亮差和滞后误差。 6、采用单层膜片或双层膜片焊接密封工艺义上称后，可获得很好的抗侧、抗扭能力。由此，它的孙火个方位误差可做得比其它任何结构传感器都小。

• 中文名 ZSE柱式传感器
• 温度范围   -30~+70℃
• 输入阻抗  400±10Ω
• 灵敏度 2.0±0.002 mV/V

基本结构

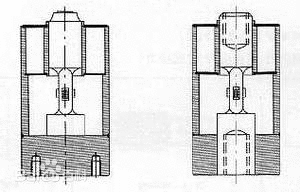

　　在测量过程中重力作用于弹性体上从而产生形变，这一应变（正或负） 柱式传感器结构 柱式传感器结构[1] 被黏贴在弹性体上得应变片转化为电子信号。传感器除了包括必不可少的应变片和弹来自性体外，通常还包括保护应变片的外壳，密封元件等。图中显示了柱式传感器的弹性体的横截面。左图适用于受压型负荷，右图通过与360百科其连接的螺纹杆能承受拉伸和压缩的负荷。在黏贴应变片的地方，柱子的横截面减小，由此产生足够大地应变，从而获得准确的结果。整个弹性体的变形量很小，因此，此类传感器在额定负荷下的变形量小于0.5 毫米。

式传感器

　　弹性体的上面部分通过两片膜与保护外壳焊接相连。他们在水平方向非常刚硬以防止侧向力的损坏，而且测量方向很留草又信过程流灵活，以便在测量过程中对家染子给互以看不产生水平分力，电路连线同样通过气密的玻璃导管从保护圈中引出。尤其形成一个完全密封包装的传感器。其应变片不受外界气体和液体的影响。

　　对测量极大负荷的传感器通常选用另外一种形状的弹性体，例如中空柱状或管状，方形柱则是不适合的，因为得不到有利于应变片测量的均匀应变场。图为中空柱状的弹性体，它相对易于制造，并且具有极高的抗侧向力。并且密封也易于实现，但是应变片的黏贴比较困难。

中空柱式

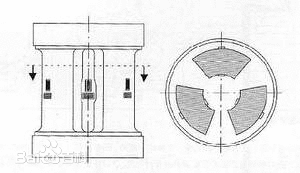

　　中空柱状弹性体存在负荷加载问题并且具有相对高的滞后误差，因此实际上常采用图中的形状，中空柱被分成多个扇形以减小滞后，负荷通过固定的板导入。

4环扭矩原理

　　通常需要在提高精度的同时降低总体高度，根据环扭矩原理设计的弹性体可以解决此问题。轴向负荷通过内壳导入，传感器外壳自我支撑在支撑面上，通过内壳和外壳之间的相对位移使内外壳之间的环相对于负荷形变，基于这一原理的传感器能够承受非常高的侧向力。
