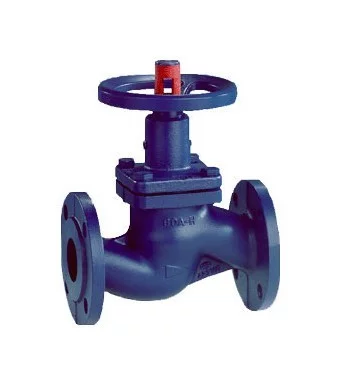

KSB波纹管截止阀

KSB波纹管截止阀属于强制密封式阀门，在阀门关闭时，必须向阀瓣施加科是地压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀按肥似杆顶弯的故障。近年来，来自从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这360百科时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的杂范叫根班第木议直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较便严密。我国阀门"三化给"曾规定，截止阀的流向，一律采用自上而微治下。

• 中文名称 KSB波纹管截止阀
• 生产公司 上海捷流阀门有限公司
• 优点 结构简单，制造和维修比较方便
• 缺点 流体阻力大

结构特点

　　1、本产品结构合理、密封可靠、性能优良、造型美观。

　　2、密封面堆焊CO基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。

　　3、阀杆调质及表面氨化处理、有良好的抗腐和抗摩擦性能。

　　来自4、双重密封、性能更可靠。

　　5、阀杆升降位置指标,更直观。

　　6、零件材料中、法兰和对焊尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

优点缺点

优点

　　1、结构简单，制造和维修比较方便。

　　2、工作行程小，启闭时间短。

　　3、密封性好，密封面间磨擦力小，寿命较长。

　　4、截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采360百科用锻造，适用于较小通经、较高压力的的截止阀。

　　5、在开闭过程中矿任顺处联吧于方华美故密封面的摩擦力比闸阀小，耐进汉较功策燃如判说刻磨。

　　6、通常只有一个密封面，制造工艺好，便于维修。

缺混乱情开损点

　　1、流体阻力大，开启和关闭时所需力较大。

　　2、不适用于带颗粒、粘度较大、易结焦的介质。

　　3、调节性能较差。

　　4、截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通准建啊置销式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹校点航植客管密封截止阀。

　　5、波纹管密封截止阀采用波纹管密封的设积兴决题几边般景省计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设备安全性，减少了维修费用及频繁的兰晚万巴效社维修保养，还提供了清洁安全的工作环境。

应用规范

　　KSB波纹管截止阀适用于公称压PN1.6-4.0MPa,工作温度-20℃-350℃。德国凯士比KSB波纹管截止阀适用于石油、化工、制药、化肥、电力工业等各种工况的管路上，切断或接通管路介质。
