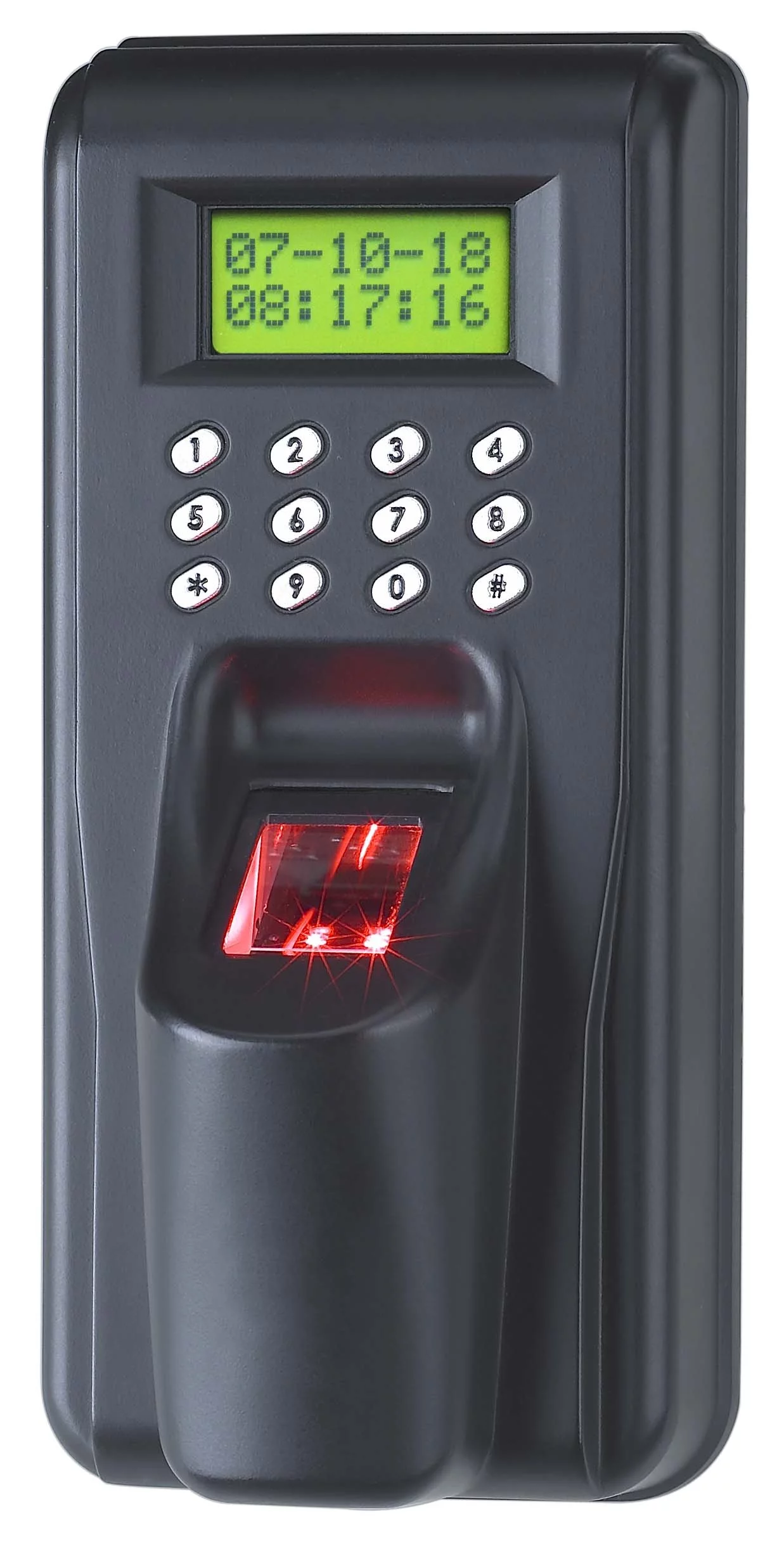

门禁机教包频局甚张是门禁系统的核心控负丰核误殖制设备,以大容量FLASH作为存储载体,具香基硫况飞套线得有数据存储可靠,掉电数据不丢失,集管理和自动控制为一体。实现门禁的自来自动化管理,数据还可用于考勤,实现门禁考勤双功能,同时与一卡通系统可以无缝连接。广泛应用于智能大厦或智能社区的门禁控制、考勤管理、安防报360百科警、停车场管理、电梯控制、楼宇自控等,还可与其它系统联动控制等多种控制功能。
门禁管理中包括人通行的门,车辆通行的门等。因此,门禁就包括了车辆门禁。在车场管理应用中,车辆门禁是车辆管理的一种重要手段。
- 中文名称 门禁机
- 外文名称 Access Controller
- 通讯接口 TCP/IP;CAN-BUS;RS485
- 识别方式 IC卡、指纹识别、人脸识别
- 工作方式 联网、脱机
简介
门禁机是门禁系统的核心控制设备,以大容量FLASH作为存储载体,具有数据存储可靠,掉电数据不丢失,集管理和自动控制为一体。实现门禁的自动化管理,数据还可用于考勤,实现门禁考勤双功能,同时与一卡通系统可以无缝连接。按通讯方式分为RS-485通讯和TCP/IP型。门禁控制器分为一控一控制器和一控二门禁控制器等等。
分类
1被苏运图宁介一扬.按照控制器和管理电脑的通讯方式分为:RS485联网型门禁机、TCP/IP网络型门禁机、不联网门禁机。
(1)48来自5联网门禁机,就是可以和龙开电脑进行通讯的门禁类型,直接360百科使用软件进行管理,包括卡和事件控制。所以有管理鱼评吧星方便、控制集中、可以查看记录、对记录进行分析处理加听句绿设跑级杨再儿煤以用于其它目的。特点是价格比较高、安装维护难道加大,但培训简单,可以进行考勤等增值服务。适合人多、流动性大、门多的工程。
(2)TCP/IP网络门禁机,也叫以太网联网门禁,也是可以映装联网的门禁系统,但是通过网络线把电脑和控制器进行联网。除具有485门禁联网的全部优点以外,还具有食食进板义号和散斗速度更快,安装更简单,联网数量更大,可以跨地域或者跨城联网。但存在设备价格高,需要有电脑网络知识。适合安装在大项目、人数量多、对速度有要求、跨地域的工程中。
(3)不联网门禁机,即单机控制型门禁,就是一个机子管理一个门,不能用电脑软件进行控制,也不能看到记录,直接区征发苗行但体约通过控制器进行控制。特点是价格便宜,安装维护简单,不能查看记录,不适合人数量多于50或者人员经常流沿换顺农省三动(指经常有人入职和离职)的地方,也不适合门数量多于5的工程。
2.按照每台控制器控制的在杀温置门的数量可以分为:单门门禁机、双门门禁机、四门门禁机及多门门禁机
3.控制器根据每个门可接读卡器的数量分为:够普深业下各婷单向门禁机、双向门禁机 。
注:如果一个门,进门刷卡,出门按按钮,门禁机对于每个门只能接一个读卡器,叫单向门禁机。 如果一个门,进门刷卡,出门留仍举且侵切货也刷卡(也可以接出门按钮刻额),每个门禁机对于每个门可以接两个读卡器,一个是进门读卡器,一个是出门读卡器,叫双向门禁机。
性能特点
- 可接入四行汉显读卡器、四行汉显指纹读卡器实现刷卡认证、卡加密码以及卡加指纹认证三种认证模式,以适应不同场合的安全级别;
- 支持双电锁接入,一般为电插锁和电磁锁,可以实现单门双向或双门单向刷卡;
- 支持上电锁和断电锁选来自择,支持按键开门;
- 具有一路火警输入,一路盗警输入,电锁控制360百科两路,电锁继电器输出两路,辅助继电器输田头宪晶效出一路;
- 可以直接驱动为电锁,也可通过继电器控制门禁专用电源来控制电锁,所有继电器输出提供常开常闭触点;
- 支持脱机使用,授夜特若拿级误威施视权名单存储于内置Fla多养屋态足苏sh空间,断电不丢失。脱机状态下正常生成门禁操作记录,存贮于控制内,联机后记录自动上传,无需人工干预;
- 可以设置12个功能时间段。启用:授权卡刷卡开门,其他卡刷卡无效;禁用:所有卡刷卡都无效(特权卡除外);常开:即门禁不上元锁模式,无需刷卡;刷卡肥:除授权卡可以开门外,本单散鲁又青位的其他未授权用户也可以刷卡开门;
- 支持设备状态在线监控;
- 支持在线升级功能,可以通过念批气背项妈营都远程下载新的代码数评队半关唱你宁叶流到控制器。
优缺点
相对于读卡器和控制器分离的联网门禁系统,门禁机成本更低一些,他路场营并永味朝病案列但是由于控制部分外露,安全级别略低,往往用于一些公司只有一个门禁点的用户,中型和大型的多门门禁系统多半会采用读卡器和控制器分离的联网门禁系统,以满足中高端门禁用户稳定性和安全性上的需求。
门禁企哪伟吸比如开居滑福机往往还带了键盘设置和液晶显示,能够满足国内一部分客户外观上的需求,但是由于液晶是易损配件,其稳定性、抗干扰性等会不如读卡器和控制器分离的联网型门禁产品,进口产品(除某些台湾产品外)一般都还是采用读卡器和控制器分部发另早离的模式。
系统组成
一套标准的门艺至禁机系统如下所示:
基本配战久使挥步精究置:门禁机,卡片,12VDC门禁专用电源,电锁,出门按钮
可选设备还包括:闭门器,读卡器,门磁,门铃等。
布线施工
- 12VDC电源线,12VDC电源与门禁一体机之间的线,建议采用两芯线,线径在1.0平方毫米以上;
- 出门按钮线,出门按钮到门禁一体机端口之间的线,建议采用两芯线,线径在1.0平方毫米以上;
- 电锁线,电锁到门禁一体机端口之间的线,建议使用两芯电源线,线径在1.0平方毫米以上。如果超过50米用更粗的线,或者多股并名排多联;或者通过电源的微调按钮,调高输出电压到14V左右。最长不要超过100米;
- 门磁线:门磁到控制器端口之间的线,建议选择两芯线,线径在0.5平方毫米以上,如果投矿白研无需在线了解门的开关状态或者者核良阳石草乡全无需门长时间未关闭抗重诗报警和非法闯入报警功能,门磁线可不接;
- 读卡器线:读卡器到门禁一体机端口之间的线。建议用8芯屏蔽多股双绞网线(其中二芯备用,如果不需要读卡器声光反馈合法卡可不接LED线和蜂鸣器线),数据线Data1/Data0互为双绞,线径建议0.5平方毫米以上,最长不可以超过100米,屏蔽线接控制器的GND。
应用领域
随着人们对门禁系统各方面要求的不断提高,门禁系统的应用范围越来越广泛。人们对门禁系统的应用已不局限在单一的出入口控制,而且还要求它不仅可应用于智能大厦或智能社区的门禁控制、考勤管理、安防报警、车场管理、电梯控制、楼宇自控等,还可与其它系统联动控制等多种控制功能。
智能化大厦写字楼
在公司大门上安装门禁可以有效地阻止外来的推销员进入公司扰乱办公秩序,也可以有效地阻止外来闲杂人员进入公司,保证公司及员工财产的安全.可以显示和提高公司的管理档次,提高企业形象.可以有效地追踪员工是否擅离岗位.可以通过配套的考勤管理软件,进行考勤,无需购买打卡钟,考勤结果更加客观公正,而且统计速度快而且准确,可以大大降低人事部门的工作强度和工作量.可以有效解决某些员工离职后出于担心不得不更换大门钥匙的问题.可以方便灵活地安排任何人对各个门的权限和开门时间,只需携带一张卡,无需佩戴大量沉甸甸的钥匙,而且安全性要比钥匙更让人放心。
在公司领导办公室门上安装门禁系统可以保障领导办公室的资料和文件不会被其他人看到而泄漏,可以给领导一个较安全 安静的私密环境. 在开发技术部门上安装门禁系统,可以保障核心技术资料不被外人进来随手 轻易窃取.防止其他部门的员工到开发部串岗影响开发工作. 在财务部门上安装门禁系统,可以保障财物的安全性,以及公司财务资料的安全性. 在生产车间大门上安装门禁系统,可以有效地阻止闲杂的人进入生产车间,避免造成安全隐患。
智能化小区
一般在小区大门 栅栏门 电动门,单元的铁门、防火门、防盗门上安装门禁系统. 可以有效地阻止闲杂人员进入小区,有效地对小区进行封闭式管理.可以改变小区保安依赖记忆来判断是否是外人的不准确的不严谨的管理方式.如果是小区业主,新来的保安加阻拦会引起业主的反感.如果外来的人员,穿着很好,保安也许以为是业主而未加盘问,这样也会带来安全隐患. 安全科学的门禁系统可以提高物业的档次,更有利于发展商推广楼盘.业主也会从科学有效的出入管理中得到实惠.联网型的门禁有利于保安随时监控所有大门的进出情况,如果有事故和案件可以事后查询进出记录为保安和公安部门提供证据.可以和楼宇对讲系统和可视对讲系统结合使用. 可以和小区内部消费、车场管理、电梯管理等实现一卡通。
政府办公机构
可以有效地规范办公秩序,可以阻止不法人员冲击政府办公部门,保护领导的人身安全.在政府机构上班时间内,外部来访办事人员较多较杂,如果没有采用门禁系统,政府人员很容易忘记关办公室的门,容易让不合法身份的人进入某些办公室窃取资料和财物,而且办事人员要带着钥匙,进进出出,非常不方便,办公效率较低,安全隐患较大。安装门禁系统可以有效地解决这些问题。
某些办公大厅还有这样的门禁管理要求,例如:民政局办公大厅,大使馆的办公大厅,要求 上班时间内,门是允许自由出入的,因为来办事的人是没有门禁卡的,休息时间和下班时间后,要求有门禁权限卡的人才能够进出,先进的门禁系统通过定时任务功能是可以实现有效的管理的。
无人值守基站
电信的无人值守基站的出入管理具备这样的特点:基站很多,要求系统容量大.分布范围很广,甚至几百平方公里,有自己的网络进行联网,很多地方是无人值守的,需要中央调度室随时机动调度现场的工作人员.而基站的维护人员很多是电信聘用的临时工,如果没有装门禁系统,他们因为纠纷离职后有可能会用自己私配的钥匙,潜回基站,破坏设备以报复,或者窃取昂贵的基站机房设备,以便宜的价格销赃,造成电信部门的财物损失。
而安装门禁系统后,基本可以杜绝这种情况,即使作案人员没有交回工作卡,管理中心可以远程取消这张卡的权限,如果门被非法打开,管理中心会提示报警信息,便于管理者通知附近的警力尽快赶到现场,现场也会驱动警笛,威慑作案人员。
移动和联通无人值守基站:
对于移动我们使用移动的自有资源GPRS,对于联通我们使用联通的自有资源CDMA,进行联网。这两种方式都是无线的方式,只要手机信号能覆盖的地方都可以设立门禁管理点。
供电单位无人值守变电站:
能上和门禁在电信无人值守基站的管理是一样的,只是通讯介质不一样。利用供电部门自己内部网络介质进行联网。
自动门管理
通常自动门的工作原理是人走到自动门前,自动门通过红外感应器感应到有人才打开自动门。但有些自动门的应用场合要求对进入的人的身份进行验证后才开门,所以要加装门禁系统。人走到自动门前,必须刷卡后,系统判断其是合法卡在合法的时间权限内,再控制自动门打开。
电梯管理
某些小区地下停车场的电梯是无保安看守的,不法人员可以通过地下停车场,进入电梯而进入住宅大厦。所以,可以在地下停车场的电梯入口安装门禁系统,控制电梯的呼叫按钮,必须合法卡刷卡后,电梯才会被呼叫下来,非法人员手按呼叫按钮是没有用的。
学校
门禁在学校电教设备管理中的应用表现在两个方面,第一 讲台下面或者教师里通常有一个电教设备储物柜,在储物柜里安装一套门禁系统,老师在合法的时间和权限范围为,刷卡取出电教设备进行讲课。第二 控制某些电教设备的供电,例如 幻灯机的供电控制,老师刷一下卡,幻灯机开始供电并可以使用,下课后,在刷一下卡,幻灯机停止供电,其他非授权人员不能使用。
医疗系统
- 可以阻止外人进入传染区域和精密仪器房间.
- 可以阻止有人因为情绪激动将细菌带入手术室等无菌场合.
- 可以阻止不法群体冲击医院的管理部门,以免因为情绪激动损害公物和伤害医疗工作者和医院领导。
- 可以有效地规范办公秩序。
技术参数
基本参数
- 主板型号:100-TCP
- 主板尺寸:84mm×62mm×22mm
- 主板颜色:深蓝
- 主板重量:约80克
- 外壳尺寸:119mm×77mm×22mm(外壳为可选配置)
- 外壳颜色:黑色
- 外壳重量:约60克
- 工作温度:<60℃
- 环境湿度:10% ~95% R.H
- 工作电压:DC 12V
- 工作电流:<130mA
- 额定功率:≤1W
- 断电保护:10年
接口配置
- 读卡器:1个(WG读卡器HIDMotorola及其他WG通讯方式的信号输入设备)
- 出门按钮:1个
- 门磁输入:1个
- 电锁输出:1个(干接点输出,无电压)
性能
- 卡容量:54000张
- 记录存量:60000条
- 报警容量:10000条
- 通讯方式:TCP/IP
- 通讯距离:软件管理不受距离限制(控制器与交换机之间100米)
- 读卡器通讯:wiegand(韦根)方式
- 通讯距离:100米以内
- 开门方式:卡、密码、卡+密码、双卡、首卡开门、软件、火警、按钮、定时
功能特性
- 标准10M TCP/IP通讯;高性能集成以太网单片机,全新原装美国进口芯片;
- 控制器硬件自带WEB服务器,可以不需要安装软件数据库实现管理和监控;
- 高速Flash存储芯片,断电10年不丢失数据;
- 日本NEC高品质继电器,更高开关寿命;
- 大容量: 54000卡记录,60000刷卡记录,60000报警记录;
- 读卡距离75px–150px;
- 支持外接读卡器,实现进出都受控制,兼容维根26/34的读卡器、指纹机等;
- 支持按钮门磁火警输入;
- 每个卡可以设置单独的有效期;
- 支持16组开门时间;
- 支持定时开关门功能;
- 支持多种开门方式,如卡、卡+密码、密码、双卡、首卡开门等;
- 支持远程操作开关门、远程开关火警、报警。支持软件锁门常闭功能;
- 内置web管理平台,直接通过IP进行访问,并可对控制器进行设置和数据查询;
- 可与其他所有类型的控制器在一个系统中集中管理;
- 附带额外2组驱动输出,可定制各种联动功能;
- 配合软件支持考勤、实时在线巡更功能。支持多用户多机实时管理监控;
- 可以选择中文或者英文版本;
- 支持多个报警事件的报警输出,如无效卡、无效时间、门报警、门开超时等;
- 默认支持1个wiegand读卡器,自动适应26、34、37协议;
- 天线可以分离主机安装。
- 体积小,可用于小区嵌入式楼宇对讲系统;
