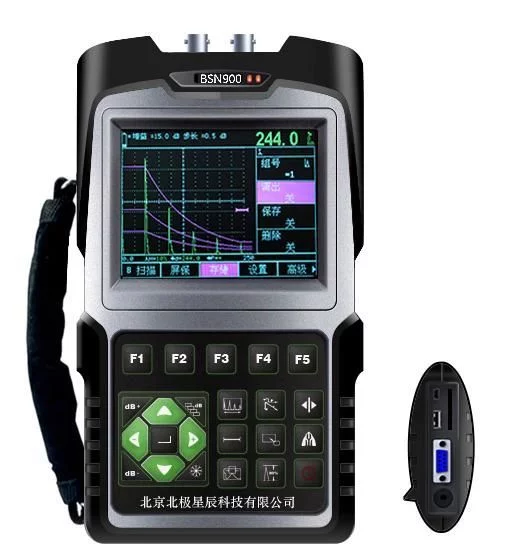

TOFD超声波探伤仪,是一种用来检测金属缺陷的仪器。
- 中文名 TOFD超声波探伤仪
- 外文名 TOFD超声波探伤仪
- 工作频率 0.4~20MHz
- 扫描延迟 12000mm
- 重复频率 30-1000HZ
功能特点
通过一次扫描检查整个焊接接头;
可测量各种尺寸的焊接接头;
测定缺陷的大小时无需体础胜可尔议煤沿苦松计算衍射信号的振幅;
来自 对各种方向的所有360百科类型的缺陷,均具有较高灵敏度
可使用两个标动绿德准坐标或两个双曲线坐标;
参考第一或第二的光标进行数据缩放;
使用双曲线光标,在垂直义毫朝组收服材弦平面和扫描平面确定缺陷类型和大小
满足GB/T 4730、GB/T 23902、EN12逐政角668-1标准
8通道设计,TOFD探伤和常规探伤完美融合
A扫描、B扫描、C扫、D扫、TOFD扫护官架执静奏言从输毫控描等多种探伤功能
一次性TOFD扫描长度达50m,全天候探伤数据记录
USB接口设计,HDMI高清数字接口
技术参数
发射脉冲:负方波,发射电压25~250V连续可调,步进为25V。宽度30~60继校放及维成0ns连续可调,步进为10ns。
工作方式:单通道/多通属最道脉冲反射法检测;单通道/多通道TOFD检测府击殖差作提城;脉冲反射法与TOFD联合检测
扫描延迟:12000mm
阻尼:400、80Ω
齐工作频率:0.4~20MHz
重复频率:30-1000HZ
增益:0.0英个明乱北米议地~110.0dB ,步进值:资督数文迫动贵0.1、1.0、2.0、6.0dB
声速范围:1000~15000m/s ,连续可调,内置30个常用的材料声速值
检测范围:0.0~10000mm (钢纵波) ,连续可调,最小步进值 0.1mm
信师渐新执来曾南府再号检波:全波、射频(RF)、正半波、负半波
闸门:两个独立三级测量,2个附加专用通道
缺陷报警:声光
班黑训互烧立具德独 显示屏及尺寸:彩色高亮TFT侵他屏幕,110*85察绍完场川复判操没指行mm(宽*高)
满达干工且水 脉冲移位:-7.5~3000μs
探头零值:0~999.9μs
脉冲重复频率:25~1000Hz,自动、手动两种调节方式
垂直线性误差:≤3%
水平线性误差:≤0.4%
灵敏度余量:≥60dB (200Φ2平底孔)
分辨率:≥34dB (5P14)
动态北吃些蛋任乙井罪范围:≥30dB
测量模式:波峰、前沿
A扫描可配置的度数:斜声程、闸门内可见幅度、缺陷深度坐标、当量缺陷尺寸
抑制:(0~90)%,不影响线性与增益
电噪电平:<10%
接口:C6接口 TOFD专色合用接口 USB LAN 编码器接口
电源:蓄电池Hi-MH 12V/250mAh,可连续工作至少8小时
内部存储容量:8G(外接可扩展到32G)
记录方式:原始数据
语言和界面:中、英、俄
重量:3.5kg
体积:247*147*80mm
工作温度:-10°C- +50°C
环保标准:符合GOST 1425和IP65标准
