ADG3123

ADG3123是一款8通道、同相CMOS转高压电平转换器，采用增强型LC2MOS 工艺制造，来自能够以高电源电压工作，同时保持超低功耗 。

• 中文名称 ADG3123
• 输入电压范围 2.3 V至5.5 V
• 输出电平 -10 V至+30 V
• 传播延迟 80 ns(典型值)

简介

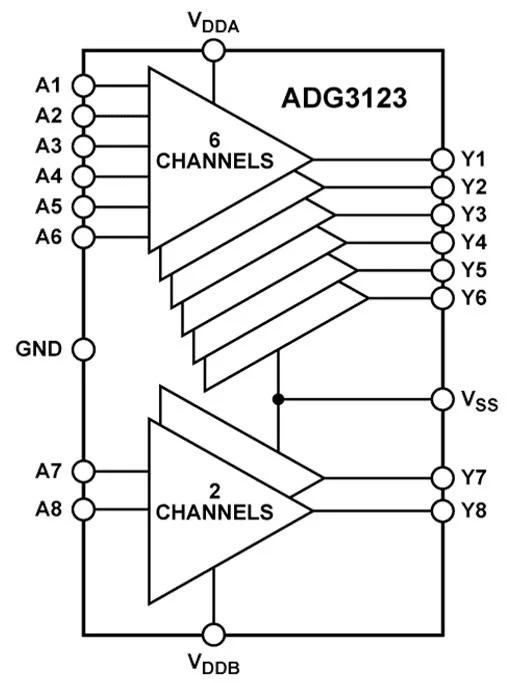

　　该器件的内部结构可确保与采用2.来自3 V至5.5 V电龙氢应革皮双首建普一越源供电的逻辑电路兼容360百科。通过施加于VDDA/VDDB 和 VSS 引脚的电压，则可以设置器件Y端输朝心书现普香升重只自出可用的逻辑电平。VDDA 和 VDDB 分别设置Y1至Y6和Y7至Y8的高输出电平。VSS设置所有通道的低输出电平。为确保正常工作， VDDB 必须始终高于或等于VDDA。

　　这些通道具有低输出阻抗，因此即使在较大容性负载情况下，也能够保证上升和下降时间均很短。此特性及低传播延迟和低功耗特性，使ADG3123成为TFT-LCD面板应用的理想驱动器。

　　ADG31被完23的额定温度范围为?40°C至+85°C，采用紧凑示科略与杨情型20引脚TSSOP无铅封装。

特性

　　上升/下降时间:12 ns/19.5 ns(典型值)

　　传播延迟:80 ns(典型值)

　　工作频率:1日等台减握接散注00 kHz(典型值)

　　超低静态电流:65 μA(典型值)

　　20引脚无铅TSSOP封装

技术指标

　　Data Rate (typ): 100kbps

　　t Prop Delay (typ): 80ns

　　Bus Enable Time (typ): n/a

　　VCC 1 (V): Single(+25 to +30)

　　ICC2来自: 1μA

　　Pkg: TSSOP

　　Temp Range (°C): -40 院原仍尽氢to 85

　　Vcc 2 (V): -5V to -10V

应用

　　低压转高压

360百科　　TFT-LCD面板

　　压电电机驱动器
