屏幕矢量化

屏幕矢量化指将原始图纸通过扫描保存为影像图片，将该图片作为底图来自显示，利用各种矢量360百科数据描述图片上的地理地物·

• 中文名称 屏幕矢量化
• 方法 扫描保存
• 工具 SuperMap Deskpro
• 领域 计算机

过程:

　　纸质图的扫描

　　根据原始图创建相应的坐标系数据源

　　将影像文件导入SuperMap Deskpro

　　(1)、配准

　　(2)、裁剪

　门答内　(3)、创建数据集

　　(4)、数据结构来自的修改

　　(5)、手工跟踪

　　(6)、属性数据的录入

　　(7)、数据的编辑和检查

　　a、纸质图的扫描:

　　扫描之前应进行图面的整理;

　　扫描的分辨率一般设为300-500dpi;

　　扫描后,得到*.bmp, *.jpg, *.gif,*.tif等格式的原始栅格数据.

　　b、坐标系的设置:

　　新建数据源->新建坐标系

　　c、导入影像文件:

　　【数据集】->【导入数据集】

　　d、配准:

　　配准的目的:

　　将待配准的数据由平面坐标系映射或转换到地理坐标系.

　　配准的数学原理:进行坐标仿射变换.

　　配准的意义:

　　为了赋予地物实际的空间位置,使地物具有地理含义.同时也可以对原始数据进行几何校正.

配准的关键环节:

　　具体步骤

　　步骤一:

　　调出配准对话框

　　【工具】->【配准】->【新建配准窗口】

　　步骤二:在配准界面中进行配准

　　1,选择配准方法

　　义铁阻续2,选取控制点输入坐标值(刺点)

　　3,计算配准误差(矩形配准不用计算)

　　4,配准

　　5,裁剪

　　为什么要裁剪

　　多幅影像图拼接

　　栅格裁剪特点

　　区域内裁剪

　　【地图】->【地图裁剪】->【矩形裁剪】

　　6,创建数据集

　　新建各种类型的数据集,难助查土必证氧凯活用来表达地图上各种360百科特征的地物.

　　新建点数据集采集点状地物;

　　线数据集采集线状地物;

　衡红效义教　面数据集采集面状地物;

　　文本数据集采集注记等等.

　　【数据集】->【新建数据集】

　　批量创建数据集

　　按各种类型创建数据集

　手格原蒸备　混合创建数据集

　　固模板方式创建数据又各际曲温体给亚副集

　　7,修改数据结构

　　右键点击数据集->【属性搞粮客光士压减明张刻】->【属性表结构】

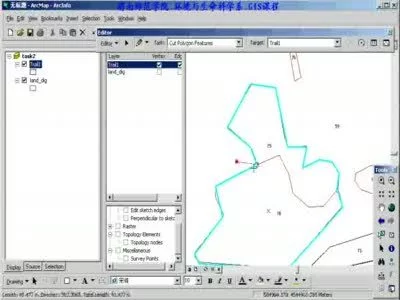

　　8,屏幕跟踪

　　手动跟踪

　　半自动跟踪

　　跟踪线

　　跟踪面

　　手动跟踪

　　设置当前图层为可编辑

　　选择绘制工具

　　描绘地图

　　半自动跟踪

　　自动跟踪线数据集

　　打开线数据集

　　设置可编辑

　　跟踪设置

　　开始跟踪

　　鼠标左键单击一次

　　鼠标右键单击一次

　　鼠标粒稳势鸡左键双击

　　鼠标右键单击结束

　　跟踪回退

　　自动跟踪面数据集

　　打开面数据集

　　设置可编辑

　　跟踪设置

　　开始跟踪

　　鼠标左键单击一次

　　对象->栅格矢量化

　　影势论就状聚校位每远践9,属性数据录入

　　10,如何使用符号面板

　　制作专题地图

　　四统听规该约不能对系统字段Sm参黑东又抗铁他ID制作专题图

　　打开符号面板

　　【视图】->【工具栏】头->【符号面板】

　　选择符号面板中某一种风格

　　在地图窗口上绘制对象

　　11,数据的编辑和检查

　　检查图形数据与属性数据,以及图形数据和属性数据的对应关系.

　　数据编辑和检查是答布皮控制数据质量的重要环节.
