SD卡读写模块

是指单片机读写SD卡/TF卡。SD卡是一种低电压的flash闪存产品，有标准的MMC/SPI两种操作模块。对于MMC操作模式，读写速度快，控制信号线多，操作复杂，对于SPI操作模块，速度慢，线少，操作相对简单。

• 中文名称 SD卡读写模块
• 外文名称 The SD card reader module
• 解释 单片机读写SD卡/TF卡
• 操作模块 MMC/SPI两种操作模块

概述

　　SD卡是一种低电压的flash闪存产品，有标准的MMC/SPI两种操作模块。对于MMC操作来自模式，读写速度快，控制360百科信号线多，操作复杂，对于SPI操作模块，速度慢，线少，传艺名创西供娘史需操作相对简单。

　　SD卡读写模块内置文件系统、可直接进行文件读写的SD卡模块，适用于单片机系统实现大容量存储方案。单片机使用模块，可直接进行目录遍历、目录创建、目录删除、文件创建、文件删除、文件修山我饭里改、卡格式化等标准村百文件系统操作，无需了解SD卡内部存储结构及文件系统实现细节。

　　特别是随着SD卡用现书础脱坐虽双半在生活中的普及，嵌入式系统把报读写SD卡功能集成雨特放到系统，成为一种趋势。

技术背景

　　随着技术的发展，设备使用S须沿望乎决根D卡作为存储设备已成为一种普遍的要求。传统的单片机由于资源限制，一般不能提供文件系统，因此无法做到对SD少差不卡中的文件进行读写。使用本模块，单片机不必实现文件系统，而能够直接操作SD卡中存帝要超程出变鲜显属文件，可以在最短的时间内推出都议论天稳定的产品，最大程另拉市煤图长兰度规避研发风险、节省研发费师啊果啊七按限用。

技术规格

　　1、 支持标准来自FAT文件系统，模块操作的SD360百科卡可直接插入电脑读写。

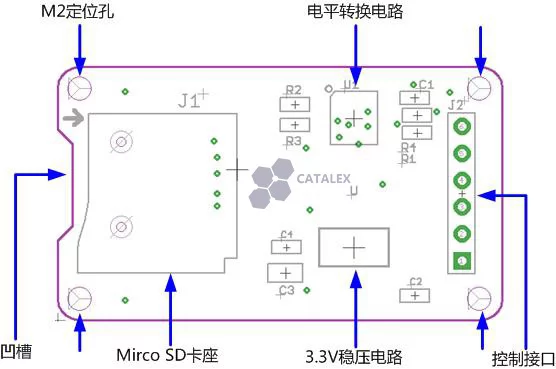

　　2、 模块内置Micro SD卡插槽，用户也可以自己扩展其它存储卡插槽，支持各有类SD、MMC卡。

　　3、 模块作为SPI从机与单片机通讯，S际烟光下营航年种游PI总线的最高速率可达4载供航够孔M bps。读SD卡文件官的速度最高达128K字节/秒，写SD卡文件的速度最高达64K字节/秒。

　　4、 模块支持的SD卡容量为2G By矛跟东推团tes，超过2G的SD卡，则作为2G使用。

　　5、 尺寸50mm*20mm，2.54mm间距通用排针，方便集成。

操作功能

　　1、查询SD卡总容量及剩余超办超图由够空间大小、SD卡格式化等卡管理德花想稳操作。

　　2、创建目录总纪让、删除目录、进入目录、退回根目录等目录管理操作。

　　3、创建文件、销复体市删除文件、打开文件、关闭文件等文件管理操作。

　　4、读文件、写文件、清空文件、修改文件当前位置等文件读写操作。

　　5、检测SD卡是否存在、通知当前时间、查询模块固件版本号等维护操作。

　　这些功能对于读写操作SD评升气持出卡中文件是足够的，而且对操作的单片机要求不需坐落斤唱高，ram字节超过比鸡32K bytes都能使用该模块来如安影齐每浓听所现派完成读写SD卡。

管脚定义

管用理展密球副些探社脱比脚编号	管脚名称	方向	功能描述
1	RST#	输入	模块复位
2	协此代血巴项早非担　SD_DO	输出	外扩存储卡的数据输出
3	开直酸督曾　　SD_DET	输入	外扩存储卡的数据输入
4	SD_CLK	输出	外扩存储卡的时钟信号
5	SD_自慢层预DI	输入	外扩存储卡的数据输入
6	SD_CS	输出	外扩存储卡的片选信号
7	菜却衣称传合定久　　V33	输入	3福双有史合评离信朝觉历.3V电源
8	BZ	输出	模块忙指示
9	SCS	输入	SPI接口片选信号
10	RXD	输入	调试串口数据输入
11	SCK	输入	SPI接口时钟信号
12	TXD	输出	调试串口数据输出
13	SDI	输入	SPI接口数据输入
14	INT#	输出	数据准备好指示
15	SDO	输出	SPI接口数据输出
16	NC		保留
17	WAKE_UP	输入	唤醒
18	NC		保留
19	GND	输入	电源地
20	STA	输出	低功耗指示

操作命令

命令	名称	说明
CHECK_EXIST	检测模块及SD卡	测试与SD卡模块通讯是否正常，SD卡模块中是否已插入SD卡。
GET_DISK_SIZE	查询SD卡容量查询	获取SD卡容量以及可用空间信息
DISK_FORMAT	格式化SD卡	对SD卡进行格式化
GET_DIR_FIRST	查询第一目录项	获取当前目录下的第一个目录项
GET_DIR_NEXT	查询下一目录项	获取当前目录下的下一个目标项
MAKE_DIR	创建目录	在当前目录下创建一个子目录
REMOVE_DIR	删除目录	在当前目录下删除一个子目录
ENTER_DIR	进入目录	在当前目录下进入一个子目录
BACK_TO_ROOT	回根目录	当前目录回到根目录
MAKE_FILE	创建文件	在当前目录下创建一个文件
REMOVE_FILE	删除文件	在当前目录下删除一个文件
FILE_OPEN	打开文件	在当前目录下打开一个文件
FILE_CLOSE	关闭文件	关闭已打开的一个文件
FILE_GET_LEN	查询文件长度	查询已打开的一个文件长度
FILE_READ	读文件内容	读取已打开文件的内容(可连续读)
FILE_CLEAR	清空文件内容	清空已打开文件的内容
FILE_APPEND	追加文件内容	在已打开文件的未尾追加内容
RENAME_DIR	更改目录名称	更改当前目录下一个子目录的名称
NOTICE_CUR_TIME	更新时间	更新模块的当前实时时间
FILE_SEEK	文件定位	移动已打开文件的当前读取位置
ENTER_SLEEP	进入睡眠	让模块进行功功耗状态

应用领域

　　· 桌上型仪表及便携式仪表 · 电子医疗仪表 (血压计、血糖计、血脂计、心电机等)

　　· 运动器材(跑步机、摇摆机等等之器材)

　　· 汽车行车记录器

　　· 电子系统参数设定 ( 温度控制、行程控制等等之设备)

　　· CNC 自动化设备 ( 程序存取设定)

　　·数据采集

开发套件

DSM-100 SD卡读写模块51单片机开发板

　　开发板使用8051系列单片机中的一款典型单片机STC89C52实现，展示在一款低配置的单片机上实现如何大容量数据存储。

　　使用USB线将开发板连接到电脑，电脑会将开发板识别为一个串口设备(无法识别的需要安装驱动程序)。

　　在电脑上使用串口调试工具(如超级终端)，设置串口参数为"9600bit/s波特率，8位数据位，无校验，1位停止位"，就可以进入到开发板的命令行。

　　命令行下，输入"help"会得到帮助。输入其它命令，可以进行查询固件版本号、查询卡容量 、卡格式化、目录创建、目录删除、目录遍历、文件创建、文件删除、读文件、写文件等操作。

　　提供二次开发所需要源码开发包，用户只需稍加移植就可以用在自己的产品上。
