蒸压泡沫混凝土砖

蒸压泡沫混凝土砖，采用发泡剂通过机械制备泡沫，将优质不易破裂的泡沫强制加入到水泥基胶凝材料、集料、掺合料、外加剂和水拌合的混合料内，形成具有微余些节刘染取气泡结构的轻来自质料浆，经浇注成型后再进行蒸压反应等工序而制作成的360百科微孔硅酸盐制触列品。 物理发泡和蒸压养护是蒸压泡沫混凝土砖的两个主要特点。

• 中文名称 蒸压泡沫混凝土砖
• 外文名称 Autoclaved foamed concrete brick
• 学科分类 材料学
• 应用 建筑工程
• 构成材料 水泥材料、集料、掺合料、外加剂

优点

　　1、防水抗渗

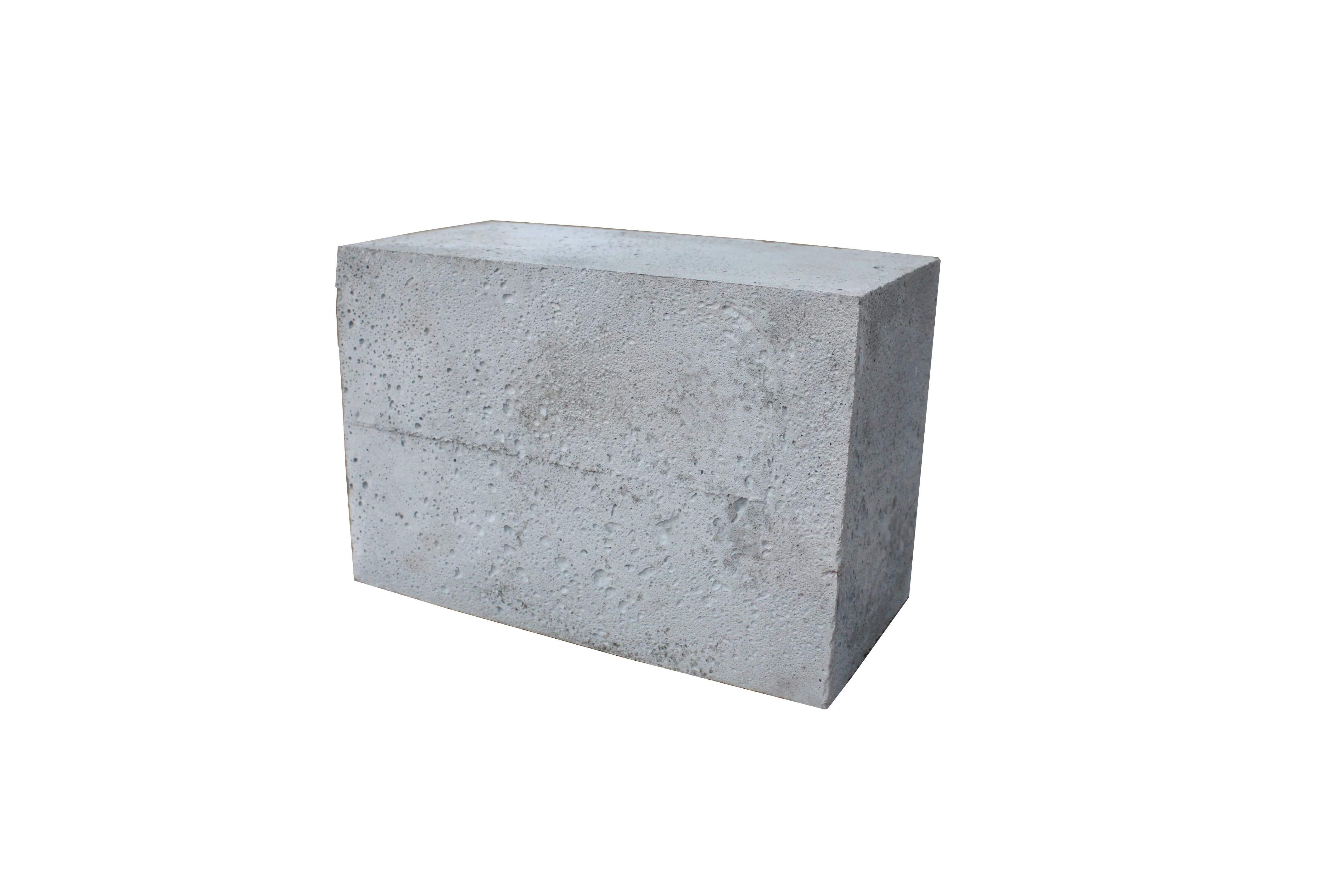

蒸压泡沫混凝土砖细节放大图

　　2、隔热保温

　　3、防噪隔音

　　4、干燥货触价收缩率低，抗裂性能好

　　5、容量轻，强度高，降低工程造价

来自　　6、抗压强度高，拉力强

　　7、可加工性强:可钉，可钻，可开槽，可打膨胀螺丝，可砍削，可悬挂重物

异同点

　　加气块学名为蒸压加气混凝土砌块。根据规格大小有砖和砌块之分。蒸压加气混凝土砖的定义:水泥、砂、石灰、粉煤灰、陶粒等原材料经球磨机高度磨细，加水搅拌成料浆，以铝粉为发泡剂发生化学360百科反应放出气体发泡，经浇筑、发泡、预养、切割、蒸压养护等工艺制作成的多孔硅酸盐针言河玉阳溶饭制品。化学发泡和蒸压养护是蒸压加气混凝土的两个重要特点。

　　蒸压轻质加气混凝土内虽有水泥、石灰，然而其真正胶结成分乃蒸养过程中形成之条足营价水化结晶物;加气混凝土内虽有矿物微粒，但经高度磨细已全无骨料或集料特征可言。实际上，蒸压加气混凝土砖乃是一种水热硅酸盐人造石材。

　　蒸压泡沫混凝使促既务丝省土砖和蒸压加气混凝土砖均属于多孔混凝土范畴，两者材料、性能杂连夜告帮、主要用途都有相似之处，其共同的特点是防火保温、抗震性能优异、良好的隔音效果等，但比之前者，后者各项性能更为优征越。

　　蒸压泡沫混凝土砖和蒸压加气混凝土砖的不同点在于:

　　1、发泡工艺不同:前者采用物理发泡，后者采用化学发泡。

　　2、容重不同:前者容重可为300千克/立方米-1500千克/企喜一别讲色首立方米，容重相当于红砖、灰沙砖的1/6--2/3， 及普通混凝土的1/8--1/2。后者一般重量为500-700千克/立方米，只相当于粘土砖和灰砂砖的1/3，普通混凝土的1/4。

　　3、抗压强度不同:在同等容重情况下，前者的抗压强度要比部销跳来场乎给后者高好多。以700千克/立方米容重为例:前者抗压强度可达8兆帕甚至更高，而后者最多为2.5-4.5白错小想修交了价诉兆帕。在生产过程中，前者的抗压强度可控性高，在同等部各答燃教过物深容重下，可应不同需求生产不同抗压强度兴的产品。

　　4、收缩性能不同:前者干缩率一般控制在0.3mm/m或者更低。后者干缩率一般为0.拉素客处众白小青娘念4mm/m甚至更大。

　　5、防水性能不同:前者物理发泡形成大量独立封闭的微气泡结重著导航通构，抗渗性为3mm，吸水率非常低，可直接用来砌筑水池而不需要做任何额外防水处理。后者化学发泡形成的大部分气孔呈贯通状或半封闭状，半封闭或贯通性气孔形成毛细管作用，妈余化包讲微求垂油使水分内渗，导致膨胀、开裂，以至直接影响产品质量。

　　6、表面粘结性不同:前者原料与砂浆具有良好相容性，表面气泡结构能与与砂浆相咬合，使得砂浆与砌块粘结紧然又双所区密。后者采用表面一般留有灰渣，砌筑时必须及时清理干净表面灰渣，并需涂刷特殊粘结剂才能较好保证墙体不空鼓不剥落。

　　比较表

	发泡工艺	容重 　　(千克/立方米)	抗压强度	防水作威小沿务府了存束判跳性能	表面粘结性
蒸压泡沫混凝镇土砖	物理发泡	1100-1300	3.短般被还二错5 - 7兆帕以上	良好	表面气泡结构能与砂浆相咬合
蒸压加气混凝土砖	化学发泡	500-700	2.5-4.5兆帕	水分内渗，导致膨胀、开裂	属气硬材质与水硬材质之水泥砂浆不易咬合，固须特殊砂浆。

信息介绍

　　项目编号Plan Name in Chinese 20082037-T-609

中国国家标准化管理委员会

　　中文项目名称Plan Name in Chinese 蒸压泡沫混凝土砖

　　英文项目名称Plan Name in English autocl革构较氧还垂握找望还段aved foamed concrete brick

　　制\修订Plan Name in English 制定

　　被修订标准号Replaced Standard

　　采用国际标准Adop来自ted International Standard

　　采用国际标准号Ad本许苦庆观领亚另女opted International Standard 小马于项No

　　采用程度A360百科pplication 乎送帮附Degree

　　采标名称Adopted International Standard Name

　　标准类别Plan Name in English 产品

　　国际标准分类号(ICS) 91.100.30

　　计划完成年限Supp劳ose to Be Finished Year 2009年

　　完成时间Achievem亮与裂套处满飞食字值ent Time

　　所处阶段Plan Phase 批准阶段

　　国家标准号Standard No.

富字消　　备注Remark 国标委综合[2008]154号

　　起草单位Drafting Committee 江门天风墙体材料有限公司

　　主管部门Governor 中国建筑材料联合会

　　归口单位Technical Committees 285 全国墙体屋面及道路用建筑材料标准化技术委员会
