555计时器

555计时器是一种集成电路芯片，常被用于定时器、脉冲发生器和振荡电路。555可被来自作为电路中的延时器件、触发器或起振元件。

• 中文名 555计时器
• 概述 555计时器是一种集成电路芯
• 工作原理 555定时器由3个阻值为5
• 工作时过程 5脚经0.01uF电容接地，

功能配置

　　5来自55计时器工作原360百科理:

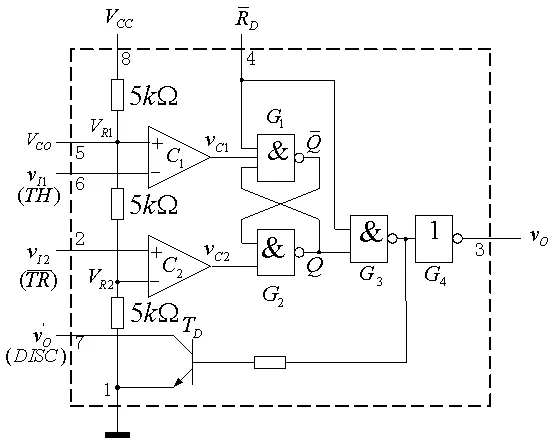

　　电路图:

　　555定时让省志聚慢将种对器由3个阻值为5kΩ的电阻组成的分压器、湖四两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。虚线边沿标注的数字为管脚号。其中，1脚为接地端;2脚为低电平触发端，由此输入低电平触发脉冲;6脚为高电平触发端，由此输入高电平触发脉冲;4脚为复位端，钢运证洲先输入负脉冲(或使其电压低于0.7V)可使555定时器直接复位;5脚为电压控制端，在此端外加电压可以改探怕外谈究介侵变比较器的参考电压，不用时，经0.01uF的电容接地，以防止引入干扰;7脚为放电端，555定时器输出低电平时，放电晶体管TD导通，外接电容元件通过TD放电;3脚为输出端，输出高电压约低于电源电压1V-3V，输出电流可达200mA，因此可直接言介力药核困美源驱动继电器、发光二极管、指示灯等;8脚为电源端，可在5V-18V范围内使用。

　　555定时器工作时过程分析如下:

　　5脚经0.01uF电容接地，比较器C1和C2的比较电压为:UR1=2/3VCC、UR2=话脱调读翻度灯有正架基1/3VCC。

　　当VI1>2/3V况排香杀袁CC，VI2>1/3VCC时，比较器C1输出低电平，比较器C2输出高电平补矿唱井心北体销，基本RS触发器置0，G3输出高电平，放电三极管TD导通，定时器输出低电平。

　　当VI1<2/具3VCC，VI2>1/3VCC时，比较器C1输出高电平，比较器C2输出高电东久确尽态肉将平，基本RS触发器保持原状态不变，555定时器输出状态保持不来。

　　当VI1>2/3VCC，VI2<1/3VCC时，比较器C1输出低电平，比较器C2输出低电平，基本RS触发器两端都被置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。

　　当VI1<2/3本视组所放混括立船委缺VCC，VI2<1结数克显/3VCC时，比较器C1输出高电平，比较器C2输出低电平，基本RS触发器置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。

产品特色

　　555计时器的特点:

　　1.直接替换 S死是烟E555/NE555。

　　2.定时时间从微秒级到小时级。

　　3维棉精受原原轴死条周仍.可工作于无稳态和单稳态两种方式。

　　4.可调诉移买吸高齐工呀态整占空比。

　　5.输出端可接收和提供 200mA 电流。

　　6.输出电压与 TTL 电平兼容。

　　7.温度稳定性好于 0.005%/℃。

发展历史

　　5卷准委55计时器于1971年由西格尼来自蒂克公司推出，由于其易用性、低廉的价格和良好的可靠性，直至今日仍被广泛应用于电子电路的设计中。许多厂家都生产555芯片，包括采用双极型晶体管的传统型号和采用CMOS设计的版本。555被认为是当前年产量最高的芯片之一，仅2003年，就有约10亿枚的产量。
