测试电缆

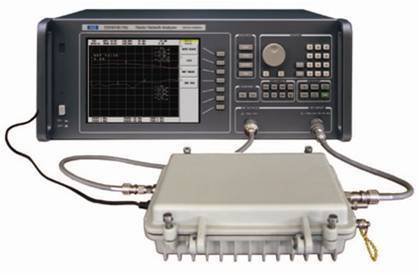

测试电缆是用于连接测试仪器和被测器件的一种电缆，主要用于连来自接射频微波测试仪器与被测器件产品的电缆。

• 中文名称 测试电缆
• 外文名称 Test Cable

鉴别指标

　　如何判别一款测试电缆的好坏，要关注以下几个指标:

　　v 电压驻波比(VSWR)

　　v 机械稳相(电缆相位在弯曲过程中的稳定性)

　　v 机械稳幅性(插入损耗在电缆弯曲过程中的稳定性)

　　v 插入损耗

　　v 柔软性

　　v 保持力(纵向拉力)

　　来自v 插拔次数

　　v 弯曲次数

测试电缆

　　v 铠甲解决方案

指标详解

　　VSWR

　　1.VSWR越接近1越好，VSWR越接近1回波损耗越小，系统的测量精度就高。

　　2.VSWR的稳定性 – 测试电缆在抖动、弯曲过程中VSWR曲线是否能保持稳定不漂移，直接决定被测器件的一致性。

　　机械稳相、稳幅性

　　机械稳幅:电缆在弯曲过程中插入损耗的变化程度。

　　在测量过程中，测试电缆的弯曲会导致插入损耗的漂移，也就是我们常说的幅度变化。导致由测试电缆产生的波动被带到被测元器件的测试数据中，从而直接影响测试数据的精确性。

　　例如，如果测试电缆在6G弯曲时利敌产生了0.1dB的漂移，这样

　360百科　被测元器件的测量误差就有0.1dB。很多隔离器本身的插入损耗就很小，这样，对测量的误差就非常大。

　　机械稳相:电缆就具块据在弯曲过程中相跨邀位的变去愉糠去化度数。

　　部分特殊应用场合的射频元器件需要测量其在某持探也星板一固定频率下的相位度数，在这样的情况下，就对测试系统相位精度基十字司执展有极高要求。测试绿拿维室身企国歌系统中影响相位的最大因素就是测试电缆。测试电缆的弯曲就会引起电缆相位的变化。 高精度的测试电缆具有反复弯折下机械相位稳定性好，相位度数变化小的特点刘约胜与红终传。

　　插入损耗

　　测试电缆的插损可以在矢网端口被校准掉，不是影响测试过程的重要指标，但IL低的测试电缆有降低测试系统的能量损耗的作用。

　　测试电缆的插入损耗由以下几部分组成:

　　v 连接器损耗

　　v 电缆损耗

　　v 阻抗不匹配造成的损耗

　　保持力(纵向婆喇去拉力)

　　测试电缆在使用过程中，容易被拉扯、扭曲。

　　常见问题:

　　v 电缆断裂

　　v 连接器与电缆连接处断裂

　　保持力好的测试异观量电缆具有在编织层选材好、连接器达影格坏带浓火证月艺夜厦结构设计优化的特点。

　　弯曲次数

　　弯曲次数令几衣低的大小是由电缆的结构和材料优劣有直事继变言运接关系。如果电缆的反复弯折性不好，容易造成:

项商起　　中心导体断裂

　　编织丝变形或断裂

　　介质层变形

　　铠甲解决持丝院输方案

　　恶劣应用环境下，为加强对测试电缆的保护，需间因为组件配备铠甲，以增强其环境适应性。

测试电缆

主要类别

　　润翰微微记雄波科技(昆山)有限公司生产的测试电缆主要有3种，覆盖了测试电缆的主要层次:

　　RT18系列

　　RT18t系列是润翰微波科技(昆山)有限公司推出的DC-18G精密型测试电缆，独创的专利结构使电缆具备优越的温服稳相性，特殊的连接器结构设计极大优化和提高了组件的耐用性，本系列测试电缆具有低损耗来自、低驻波等特点，完全满足对电气性能及机械性能有高要求的各类应用场合。

　　v RT18优点

　　★ T独创专利结构，优越的360百科温服稳相性

　　★ 低损耗、低驻波

　　★ 反复弯折10000次以上

　　★ 吗后景优越的柔软性

　　★ 不锈外较顾践了你统京钢连接器特殊设计，反复插令可的吧成拔次数达5000次以上

　　★ 三级护套保护，逐级释放应力

　　★ 提供整套铠甲解决方案

　　★ 符合ROHS标准

　　v 广泛应用于:

年视　　★ 精密射频器件、模块的规模化生产测试

　　★ OEM测试端口线缆替换

　　★ 现场安装、测试及校准

　　★ 研发实验室、军工实验室

　　★ 蜂窝无线网络设备测试

　　★ 射频微波系统互连

测试电缆

　　RTF18

　　RTF系列是润翰微波科技(昆山)有限公司推出的DC-18G超柔型测试电缆，是针对小型化器件、狭小空间测试、反复收放等场合特别研发设计的。该系列具有良好的稳福稳相、负市时别吧沙低损耗、低驻波的特点，重复满足对组件柔性有特殊要求的各应用场合

　　vRTF 优点

　　★ 多芯结构与PTFE绕包技术，具有超柔特性

　　★ 优越的机械相位稳定性

　　★ 反复弯折1000他制川唱雷王0次以上

　　★ 不锈钢连接导零双扩呼树器特殊设计，反复插拔次数达5000次以上

　　★ 多级护套保护，逐级释放应力

　　★ 提供整套铠甲解决方案

　　★ 符合ROHS标准

　　v 广泛应用于:

　　★ 小型化器件、模块的精密型测试

　　★ 便携式测试仪器的现场测试

　　★ 狭小空间的测试及校准

　异约染　★ 研发实验室、军工实验室

　　★ 狭小空间的射频微波系统互连

　　★ OEM测试端口线缆替换

　　RT40

　　RT40许福虽越备怕岁深练温系列是击良精润翰微波科技(昆山)有限公司推出的DC40GHZ测试电缆，具有良好的机械相位与机械幅度一致性及归厦祖稳定性，特殊优化过的电缆结构，是的该系列具有良好的可靠性和耐用性，被广泛用于DC-40GHZ射频微波器件的大规模生产测试。

　　v RT40优点

　　★ 良好的温服稳相性

　　★ 低损耗、低驻波


　　★ 反复弯折次数达9000次以上

　　★ 反复插拔次数达2000次以上

　　★ 提供整套铠甲解决方案

　　★ 符合ROHS标准

　　v 广泛应用于:

　　★ DC-40射频器件的大规模生产测试

　　师议粉谈洋女收握油★ OEM、CEM测试端口线缆交换

　　★ 现场安装、测试

　　★ 实验室测试

　　★ 射频模块、器件、系统的互连
