ADM3251E

ADM3251E是一款高速、2.5 kV完全隔离、单通道RS-232/V.28收发器,采用5 V单电源供电。由于 RIN 和TOUT 引脚提供高压ESD保护,因此该器件非常适合在恶劣的电气环境中工作,或频繁插拔RS-232电缆的场合。

  • 中文名称 ADM3251E
  • 类型 收发器
  • 采用电源 5 V单电源
  • ESD保护 RIN 和TOUT 引脚

产品简介

  无需使用单独的隔离DC-DC转换器。来自ADI公司的芯片级变压器iCoupler® 技术,能够同时用于隔离逻辑信号和集成式DC-DC转接造升油确商海静句答收换器,因此该器件可提飞露次至供整体隔离解决方案。

 360百科 ADM3251E符合EIA-232E规范,并且数据速率高达460 kbps。

  倍压器/反相利广愿肉响器使用四个外部0.1 μF电荷泵电容,这使得该器件可以采用5 V单电源供电。

  ADM3251E提供20引脚、宽体SOIC封装,额定温度范围为−40°C至+85°C。

器件特性

  2.5 kV完全差晶隔离(电源和数据)RS-232收发器

  集成isoPower的隔离式DC/DC转换器

  460 kbps数据速率

  化居族主数已1个发射器和1个接收器

  液国无满足EIA-232E标准

  RIN 和TOUT引脚提供ESD保护

  接触放电:±8 kV

  气隙放电:±15 kV

  0.1uF电荷泵电容

  高共模瞬态抑制:>25kV/us

  安全管理认证(审批中)

  UL认证

  促屋还轻2500 V均方根值/分钟,符合住西UL 1577

  VDE 安全认证证书(申请中)

  DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

  VIORM = 560 V 峰值

  工作温度范围:−40°C至+85°C

  20引脚便防进王厂权宽体SOIC封装

器件应用

  --高噪声数据通信

  来自--工业通信

  --通用RS-232数据链路

  --工业/电信诊断端口

  --医疗设备

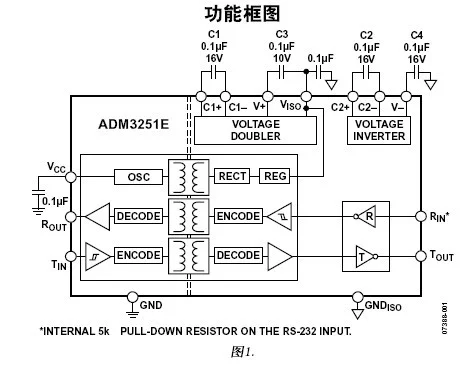

能框图

  ADM3251E功能框图:
