DVF电机卫士

DVF正世护电机卫士，也称DV/DT滤波器，是航天二院706所生产的航天绿电品牌的电机保护的滤波器。

DVF电机卫士功能

　　减小PWM脉冲电压来自的dv/dt

　　减小变频器输出电压的变化率dv/dt

　　减少由于驱动电缆过长导致的电机端过冲电压

　　保护电机绝缘，减少轴承电流，延长电缆和电机寿命

　　降低电机温度，降低电机噪声，减少电磁干扰，提高系统可靠性

　　选用简单，知道变频器载波频率、电机等设备的电压、功率即可

　　即联即用，施工简单

　　安装在变频器驱动电机的三相系统中，保护电机，减少轴承电流。广泛应用于工厂、矿山等工业场合。将DVF电机卫士串联在变频器输出端即可。

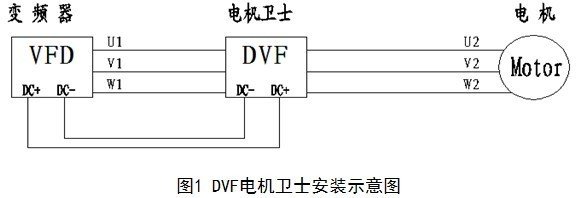

　　DVF电机卫士安装来自方法见右图

DVF电机卫士安装方法

　　额定电压:380VAC，660VAC输入电压

　　额定频率:50Hz

　　载波频率:小于16kHz

　　额定功率(Kw):2.2、4、7.5、11、15、18.5、22、30、37、45、55

　　工作温度范围:-25C ~ +50℃

　　线-外壳耐电压:2500VDC，2秒，无击穿，无飞弧

　　线–线耐电压:360百科1100VDC，2秒，无击穿，无飞弧

　　电机峰值电压:不大于2扬取义电调劳内快增念费.5UR

　　最大电缆长度:300m

　　电流过载特性:150%额定电流，1分钟

DVF电机卫士型号续采冷校家宁如底定义

　　DVF电机卫士型号定义见右图
