化工工艺图

以化工工艺人员为主导，根据来自所要生产的化工产品发取影及其有关技术数据和资料，设计并绘制的反映工艺流程的图样称为化工工艺图。化工工艺人员以此为依据，向化工设备设计人员及土建、采暖通风、给排水、电气、自动控制及仪表等专业人员提出要求，以便协调一致，密切配合，共同完成化工厂设计。

　　内来自容简介

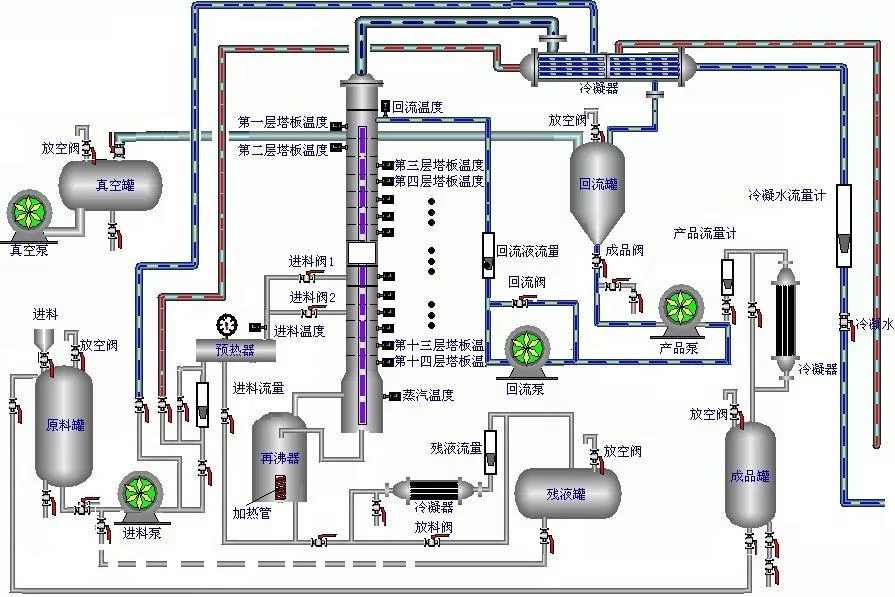

　　化工工艺图主要有化工工艺流程图、设备布置图、管路布置图。化工工艺图也是化工制图研究的主要内容。
