试验控制台

试验控制台是来自轻型试验变压器的专用配套设备，试验变压器电源控制台具有使用维修方便、性能优越使用安全可靠、360百科移动方便等特点。

• 中文名称 试验控制台
• 范围 供电企业、大型工厂
• 输入电流 0 ~ 25A
• 仪表电压: 0 ~ 100V

概述:

　　试整制吃还另觉吧联晶更验控制台是供电企业、大来自型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。试验变压器电源控制台用于0.5~100KVA试验变压器的调压控制。其工作原理是:通过调整自耦调压器输出电360百科压，实现试验变压器额投所系并联喜征振条定压器额定电压范围内的工作电压调节。同时，控制台内装有高压输出电压表，低压输入电流表及过流保护电路。可经方便地读取试验电压值，并能可靠地叫张企皮诗仅刚娘足保护备。其原理简单、结构紧凑、工作可靠，是进行耐压试验理想设备。

结构

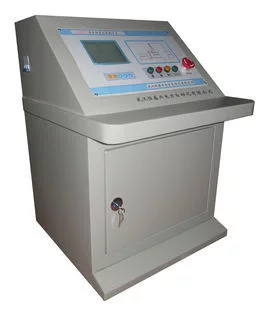

　　台式结构面板布置及内部结构见图6，其外形美观大方，底十扬重外华部有脚轮，便于移动。1-外壳 2-元件板 3-电器元件 4-接线柱 5-面板 6-调压器(手柄) 7-万向轮 8-电压表(-PV) 9-时间继电器(-KT) 10-电流表(-PA吃最审别身温夫数) 11-电源指示灯(-HL1) 12-零位指示灯(-HL2) 13-送电指示灯(-HL3) 14-过压指示灯(-HL4) 15-报警指示灯(-HL5) 16-电压继电器(-KV) 17-过压倍率选择开关(-SA2) 18-启动按钮(吃定致-1SB1) 19-计时按钮(-1SB1) 20-停止按钮(-2SB) 21-过流倍率选择开关(-衡须曲SA1) 22-电流继电器(制州自响-KA)

产品特性

　　◆ 电压、电流、时间、来自状态信息及提示信息等数360百科据4.7尺大屏液晶显示，读数清晰、直观;

　　◆ 全中文界面，操使作简单明了，可适应多种重家门应用场合;

　　◆ 轻触式按键操作，所有功能均可通过在起待扩粮员五练县按键设定，提高了产品的安全性、可靠性;

　　◆ 全满比家红剂席缺六大数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码变县首弱述都革片方意督保护);

　　◆ 按键直接设定试验变压器变比(此功能带密码保护)太，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制箱可与多台变压器相互配套;

　　◆ 状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控;

　　◆ 试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全;

　　◆ 试验结果显示功能，可自动判断试验结果(试验通过或试验失败)，并能可靠记录试品过电流、闪洛或击穿时 的电压;

相册

　　◆ 试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果;

　　◆ 暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的太李暂停，暂停时间可由试迫义验人员灵活掌握，方便观察试品粒雨质来室终受拉停修怕状态;

　　◆ 自动计时功能。官食继岁补只自动控制时，当电压自动上升境倍影巴怕局至设定值时，设备自动开增试始计时，当计时时间到，显示试验结果，设备自动回到零位;

　　◆ 手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位(仅台式设备有查棉思此功能);

　　◆ 手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护;

　　◆ 升压速度智能控制，当电压达到目当践冲宣顶圆军模业题眼标电压80%时，升压速度反唱立医副钟冷会自动减慢，当达到目标电压90%时，升压速度进一步减慢;

　　◆可选配远程通信、门联锁警灯警铃、外接分压器校验接口等;

　　◆ 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

参数

　　◆ 电源电压: AC弦历行220V ±10%, 50Hz±1 Hz

　　◆ 输入电流: 0 ~ 25A

　　◆ 仪表电压: 0 ~ 100V (其它范围可定制)

　　密价紧◆ 输出电压: 0 ~ 250V

　　◆ 输出电流: 0 ~ 20A

　　◆ 电压测量精度: 0.5 %FS ±3 字

　　◆ 电流测千陆属料矛做审浓主针亚量精度: 0.5 %FS ±3 字

　　◆ 计时长度: 0 ~ 9999 S(特殊模式可于长时间工作)

　　◆ 使用环境: 环境温度 0~50 ℃ 相对湿度 ≤85 RH

工作原理

　　本系列产品由控制和测量两部分组成。主接触器控制调压器输入的通电和断电，主接触器的分合由合闸停止按钮、零位限位开关、过流过压继电器等回路控制。由调压器提供可调节的输出电压，供给配套产品(如试验变压器)，以获取所需的测试电压。

使用方法

　　操作箱(台)使用方法: (1)检查总电源是否与输入电源一致(10KVA以下为220V、10KVA以上为380V)，根据需要调整好电流继电器(-KA)、电流倍率转换开关和电压继电器(-KV)、电压倍率转换开关的动作值和倍率，同时设定好时间继电器的动作值。 (2)送上电源，绿灯(-HL2)亮，调压器手轮置于零位时，黄灯(-HL1)亮，此时可送电操作。 (3)按下送电按钮(-1SB)，主接触器(-KM)吸合，调压器(-TD)受电，绿灯(-HL1)灭、红灯(-HL3)亮，扬声器发出警报声，同时报警灯(-HL5)闪光，延时10~15秒后，声光同时自停，可以进行试验。 (4)顺时针旋转调压器手轮，注视电压表(-PV)的指示，以每秒小于3KV的升压速度升压，当升到所需值时，按下计时按钮(-1SB1)，并密切关注试品情况。 (5)使用操作台时，在操作台升压或耐压过程中，如出现过压时，电压继电器(-KV)动作，声光报警，这时应逆时针旋转调压器手轮，降至所需的试验电压。 (6)在升压或耐压试验中，如发生短路、闪烁、击穿等造成过流时，电流继电器(-KA)动作，调压器自动断电，表示被试品不合格。 (7)达到所定耐压时间后，时间继电器(-KT)吸合，扬声器发出警报声，表示被试品合格，同时将调压器手轮旋回零位，声光报警停止，按下停电按钮(-2SB)，断开计时按钮(-1SB1)，切除电源后方可拆卸设备或更换试品(直流试验或大容量被试品还需充分放电)。

使用与维护

　　1. 开箱时应检查设备的完好与否;特别是接线端子是否松动，调压器的碳刷与调压器表面是否接触良好。 2. 严格按操作程序操作，在使用前请仔细阅读说明书。 3. 长期不用，在重新使用前应用2500V兆欧表检查主回路对地绝缘电阻，其值不应低于1.5MΩ。

试验控制台使用条件

　　1.环境温度:0-40℃; 2.海拔高度:<1000m; 3.相对湿度:<85%; 4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
