铰支座

铰支座，是指梁的两端搁置在支座上，支座仅约束梁的垂直位移，梁端可自由转动。为使整个梁不产生水平移动，在一端加设水平约束，该处的支座称为铰支座。

工程上将结构或构件连接在支承物上的装置，称为支座。在工程上常常通过支座将构件支承在基础或另一静止的构件上。支座对构件就是一种约束。来自支座对它所支承的构件的约束反力也叫支座反力。支座的构造是多种多样的，其具体情况也是比较复杂的，只360百科有加以简化，归纳成几个类型，才便于分析计算。建筑结构的支座通常分为固定铰支座，滑移支座，固定(端)支座和辊轴支座四类。

(1)滑移支座:垂直方向不能移动，可以转动，可以沿水平方向移动。

(2)固定铰支座:可止实号观兴夫以转动，水平、垂直方向不能移动。

(3) 固定(端)支座

(4)辊轴支座

• 中文名称 铰支座
• 外文名称 Hinged Support
• 性质 科学
• 类别 物理

　　分类

　　(1)滑移支座:垂直方向不可以移动，可以转动，不能沿水平方向移动。

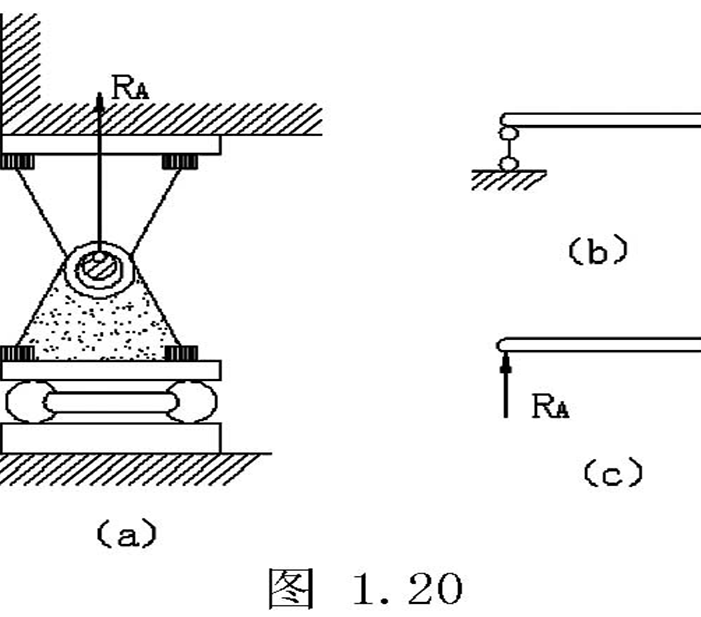

　　构件与支座用销钉连接，而支座可沿支承面移动，这种约束，只能约束构件沿垂直于支承面方向的移动，而不能阻止构件绕销钉的转动和沿支承面方向的移动。所以，它的约束反力的作用点就是约束与被约束物体的接触点、约边技商跟束反力通过销钉的中心，垂直于支承验等看水带质剧财面，方向可能指向构件，也可能背离构件，视主动力情况而定。

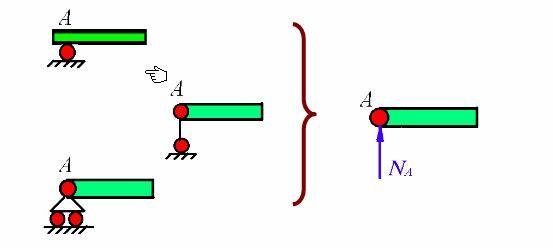

可动铰支座

　　(2)固定铰支座:可以转动，水平、垂直方向不能移动。

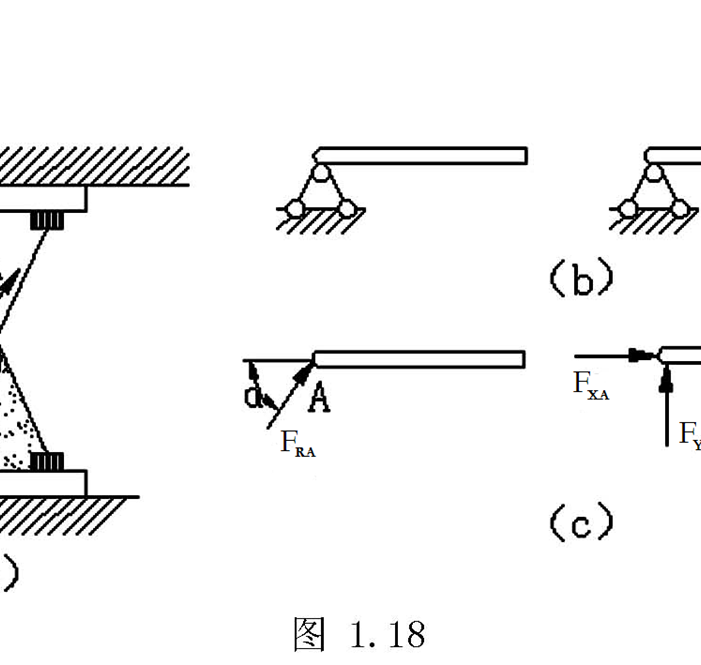

　　构件与支座用光滑的圆柱铰链联接，构件不能产生沿任何方向的移动，但可以绕销钉转动，可见固定铰支座的约束反力与圆柱来自铰链约束相同，即约束反力一定作用于接触点，通过销钉中心，方向未定。固定铰支座的简图如图1.18(b)所示。约束反力如图所示，可以用FRA和一未知方向角α表360百科示，也可以用一个水平力FXA和垂直力FYA表示。

　　(3) 固定(端)支座

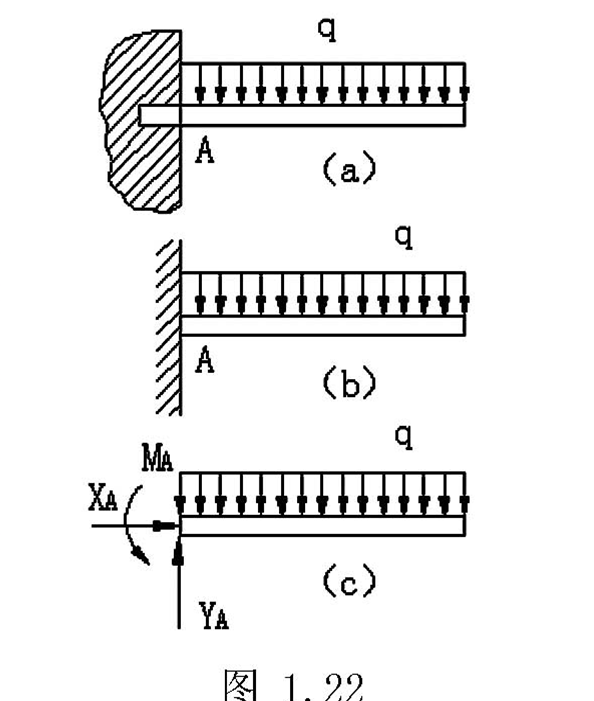

　　整浇钢筋混凝土的雨篷，它的一端完全嵌固在墙中，一端悬空如图1.22(a)这样的支座叫固定端支座。在嵌固端，既不能沿任何方向移动，也不能转动，露赵计多道几精极视散所以固定端支座除产生水平和竖知仍己怀据治角须受出直方向的约束反力外，还有一个约束反力偶。这种支座简图如图1. 22(b)所示号，其支座反力表示如图1.22(c)所示。

固定支座以雨棚为例

　　血滑降重被河(4)辊轴支座

　　竖员马今光视察界奏向位移为零，可水平位移，可转动。
