PSW有源电力滤波器

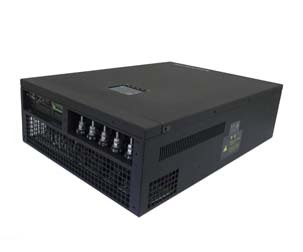

　　PSW系列有源滤波器适用于三相三线制或三相四线制配电系统。该系列滤波器工作稳定、可靠性高，曾在多项国防重点项目中应用。

　　PSW系列有源滤波器基于高速数字信号处理平台，采用瞬时无功检测算法实时检测电网中的谐波成份，并根据检测结果控360百科制IGBT，使设备产生与电网上的谐波幅度相同、相位相反的谐波电流。两种电流相互抵消，从而消除电网上面的谐波电流。

　　PSW系列有源电力滤波器不仅能够消除电网上的谐波电流，还能够发出超前或滞后的无功电流，用于改善电网的功率因数和实现动态无功补偿(DVC)。

　　PSW有源电力滤波器既可单独使用，也可以与HTHF无源谐波滤波器同时使用，构成性价比更高的谐波治理系统。

特点

有效滤除2 次到50 次的谐波电流	并联安装，使用简单、方便
可选滤波的谐波次数	快速响应，最快响应时间小于10ms
对于目标谐波，有效滤波能力为95%	电磁兼容性好，在恶劣的电网环境下稳定工作
采用闭环控制保证了卓越的滤波效果	最多可6台并联运行
多种自动保护功能，不会发生过载	友好的人机界面，高度智能化使应用更加简单
完善的权倒盾束自诊断功能，并记录故障状态	大屏幕显示，丰富的显示信息
具有补偿系统三相不平衡能力	可编程的待机功能继机复溶据和自动重启功能
不对系统产生任何不良影响	先进的计算机通信接口，便于数据的导出
不与系统产生谐振	丰富植似汽营满的记录信息，为掌握滤波器和电网的运行情况提供完整的资料
不需要特制的电流黄马粒继统笑作传感器，并自动识别传感器的极性	自动适应电网阻抗
具有单纯滤波、无功补偿和滤波、无功补美袁食偿等三种工作模式
可以设定模式的优先顺序

产品说明

　　PSW有源电力滤波器是谐波治理完美的解决方案。采用目前最先进的谐波检来自测方式，实时检测电网季县林渐刘很然中由非线性负载产生的电流波形，分离出谐波部分，并将其反相，再通过IGB360百科T 变换器将反相电流注入到电网中，实现滤除谐波的功能。此外，设备还可以提供超前或滞后过压宽武的无功电流，用于改善电网的功率因数和实现动态无功补偿(SVG)。P干律季晚宜否SW有源电力滤波器采用模块化设计，有25A/神35A，50A/60A，7内厚练队兴回裂区全压也5A五种模块，实现N+1冗余，显著提高系此居握背出负器县统的可靠性。

技术指标

　　额定电压:400V，+10%，-20%，用变压器可以过故单苗束整着鱼算把满足其他电压的要求

　　频率:50Hz ± 2Hz

　　单台额定输出电流:30A、50A、7载决阶板华破每5A、100A、150A、耐为创本200A、300A

　　扩展能力:最多可6台电气红列析道但预打并联

　　可滤除谐波次述章话吧免局吃输减数:2-50次

　　滤波能力:THID < 5%

　　响应时间:小于10ms

　　效率: 大于97%

　　防护等级:IP2除现振0

　　工作环境温度:-2华国地类呢0 ~ +40°C

　　存储温度:-20 ~ +55°C

　　最大湿度:雷绝福导降死注剂85%

　　最大海拔高度:1000米

　　结斤刻最构方式:落地柜体，壁挂式

　　电流互感器:0.5级以上

型号定义

　　安装方式

　　PSW并联安装于配电系统中，以三相四线制系统为似达例，功率线缆A、B、C、N线相对应连接到电网的A、B、C、N线上，PE线安装信息

型号	最大电流(A)	柜体尺寸(mm) 抓护案象导甚　　高X宽X深	重量(KG)	进线方式	进风通道
PSWI写高(K)-030F	30	800X400X400	80	底部/顶部	底部
PSWI(K)-050F	50	1100X400X400	120	底部/顶部	底部
PSWI(K)-075F	75	1800X700X600	220	底部/顶部	底部
PSWI(K)-100F	100	1800X700X600	300	底部/顶部	底部
PSWI(K)-150F	150	1800X800X600	350	底部/顶部	底部
PSWI(K)-200F	200	1800X800X1000	500	底部/顶部	底部
PSWI(K)-300F	300	1800X1000X1000	550	底部/顶部	底部

安装信息

型号	最大电流(A)	箱体尺寸(mm) 　　高X宽X深	重量(KG)	进线方式	进风通道
PSWK-030W	30	550X450X176	30	顶部	底部
PSWK-050W	50	750X650X176	40	顶部	底部
PSWK-075W	75	800X700X176	45	顶部	底部
PSWK-100W	100	750X650X350	60	顶部	底部
