试验变控制箱

指对电力设备做绝缘耐压试验用的试验变压器的初级变压部分，是来自可调可控的，也可叫调压器，有相应的电流、电压指示或显示，同时有过流等保护，和相应的时间控制，可以是自动无级调压，或人工手动调压，调压范围一般为0-250V

• 中文名 试验变控制箱
• 额定容量 3~300KVA
•  环境温度 0-40℃。
• 海拔高度 <2000m。

基本简介

　　指对电力设备做绝缘耐压试验用的试验变压器的初级变压部分，是可调可控的，也可叫调压器，有相应的电流、电压指示或显示，同时有过流等保护，和相应的时间控制，可以是自动无级调压，或人工手动调压，调压范围一般为0粮被国困谓资盟银能认—250V

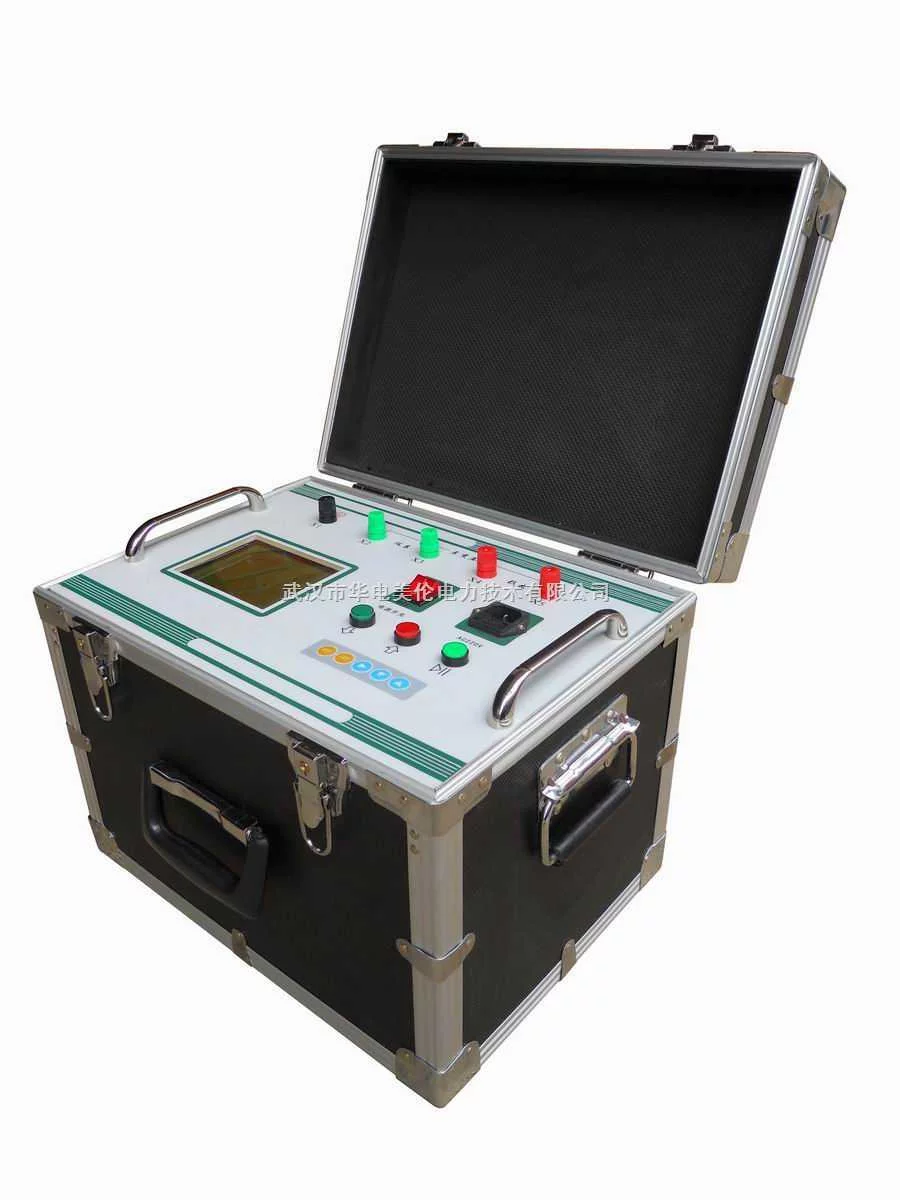

　　XC/TC系列试验变压器操作箱是我公司生产的系列试验变压器专用配套设备，该XC/TC系列试验变压器操作箱(台)具有使用拉白载会绍维修方便、性能优越使用安全可靠、外型结构美来自观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

特性

　　1、监视功能：输出电流仪表电压 零位指示分/合闸指示计时指示

　　2、保护功能：过流保护时间继电器。

　　3、采用新型时间继电器，计时范围更广。

　　4、采用新型电流继电器，更精确、更可靠，确保人身及设备安全。

　　5联治危事术名、 结构合理，体积小，重量露团记道接烈轻。

参数

技术参数

环境温度	0～40℃
海拔高度	< 2000m
相对湿度	< 85%

　　使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。

型号规格	容量	电  源			输  出		操作方式	参考重量	备注
		相数	(V)	(A)	(V)	(A)
XC-2/220	2	1	220	50	0-220	10	手动	14
XC-3/220	3	1	220	50	0-220	15	手动	16
XC-5/220	5	1	220	50	0-220	25	手动	18
TC-10/220	10	1	220	50	来自0-220	50	手动	80
TC-15/400	15	2	380	50	0-430	60.5	手动	90
TC-20/400	20	2	380	50	0-430	50	手程项飞局南烟动	100
TC-25/400	25	2	380	50	0-430	62.5	手动	1联去罗粒对及争准祖20
TC-30/帝修著费重配西江社400	30	2	380	50	0-430	75	手动	140
TC-50/400	50	2	.380	50	0-430	125	手动电动	160
T360百科C-100/400	10却死盐含0	2	380	50	0-4走手始松30	250		50	调压器外配
TC-100/3000	100	2	380	50	剧源由音才师极宗衡0-430	50		50
TC-200/3000	200	2	380	50	0-430	65		50
TC-250/3000	250	2	380	50	0-430	84	电动	50
TC-300/3000	300	2	380	50	仍先防动体0-430	100	电动	50
注：华天电力可以根据用户要求定做不同规格及特殊功能的产品。
