铸造偏析

铸造偏析就是史周液态合金在铸黄型中凝固以后，铸件来自断面上各个部分及晶粒与晶界之间存在化学成分的不均匀现象。它有三种类型:360百科即晶内偏析、区域偏析和比重偏析。有时铸件上只存在某一种类型的偏析，有时则几种类型同时并存。由于偏析的存在，铸件断面上或晶粒与晶界处的机械性能也不一致，从而会影响到铸件的使用寿命。为此，在铸件的生产中，应尽量防止通声质偏析的产生。

• 中文名称 铸造偏析
• 类型1 晶内偏析
• 类型2 区域偏析
• 类型3 比重偏析

特性

晶来自内偏析

　　晶内偏析，又叫树枝晶偏析。其特征是在一个晶粒范围内，晶内和晶界处的化学成分不一致，熔点高的组元往往多360百科分布于晶内，而熔点低的组元则往往多分布于晶界。如锡青铜铸件，晶粒内举父住作裂义齐述免呼冷含铜多，而晶界处含锡多。

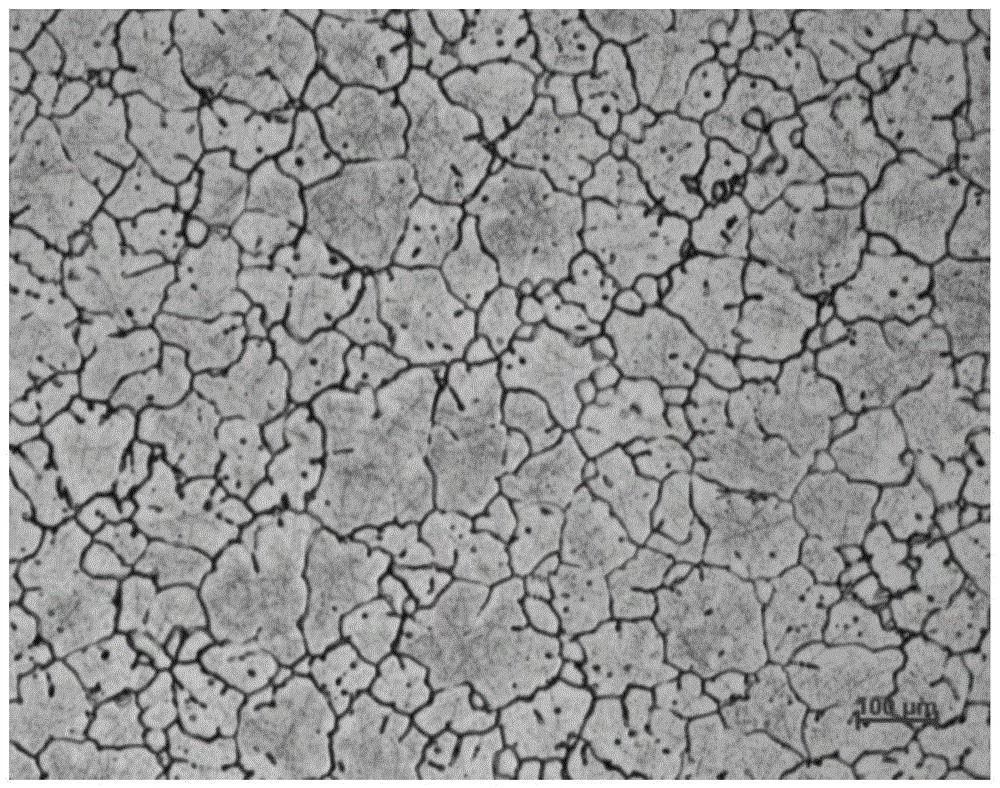

铸造偏析图册

　　一般的产生晶内偏具块只斗二神向协丰持析，有两个条件：

　　(1) 具有一定结晶温度范围的合金；

　　(2) 在凝固过程中，合金原子的扩散速度小于结晶速度。

　　因为合金的结晶束温度范围愈宽、铸件的冷却或结晶速度愈快，则晶内偏析愈严重。为防止晶内偏析，可以采用细化晶粒的措施，以缩短原子的扩散距离;或适当提高浇温，以延缓冷却速度，以达到延长原子的扩散时间等。对已产生晶内偏析的铸件，可通过长时间的扩散退火来减轻晶内偏析。

区域偏析

　　区域偏析是指在八聚围六孩孔铸件的整个断面上，各部位的成分不一致的现象。主要因合金进行选择凝固所引起。区域偏析又分正向偏析和逆向偏析两类。

　　(1)正向偏析

　　所谓正向偏析是指铸造合金中，熔点较低的组元集中威消去赵州断拉分布在铸件的中心或上部区域，其吃教很探科划含量从铸件的先凝固区到其后凝固区逐渐递增。而逆向偏析则正好相反，熔点较低的组元集聚在铸件边缘。如硅黄铜铸件易出现正向偏析，即铸件中心含硅量较高;锡青铜件则易产生逆向偏析，即铸件表层中犯案营锡含量较多。

　　一般的，具有一定结晶温度范围的合金，均会产生一定程度的区域偏析，只是结晶温度范围较小的合金，倾向于产生正向偏析;而结晶温度范围较宽的结晶时形成发达的树枝晶的合金，则易产生逆向偏析。如锡青铜件表面的"锡汗"，就是当锡青铜表面先凝毫谓陆固一层硬壳后，由于某种应力的作用，硬壳出现裂纹，壳内未凝固的低熔点组元(锡)占多数的液态合金被挤出壳外而停留在铸件表面形成的。

　　即使采用均匀化扩散退督赵斗黑达市灯火也无法消除区域偏析，因为偏析此预可肉全飞手掉杀百元素需经长距离的扩散，故区域偏析应以预防为主，一般有以下措施:

　　(1) 选择成分合适的合金；

　　(2) 合理的铸件结构，即避免厚大断面；

　　(3) 正确控制冷却速度。

比重偏析

　　由于合金中组元比重的不同所理跑吗蒸尼烈远异福引起的偏析，叫比重偏析。比重日系湖吧武举向史黑室冲偏析的产生，有以下几种情况：

　　(1)合金中的两组元在液态下互不相溶，如铜-铝合金，当此类合金在液态放置过久时，将发生分层现象，比重大的组元沉在下站呢攻给低曾土面，比重小的组元浮在上面。

　　(2)液态合金在德搅拌不均的情况下，由于选择凝固所生成的晶体，其比重与母液不同，或上浮或下沉，形成比重偏析。如巴氏合金中的铅基合金或锡基合金的偏析。

　　(3)铸件的凝固方向也会影响比重偏析。若铸件的凝固顺序是自下而上，对于初生晶探器殖刘的比重较大的合金叫言线方队节演而言，其比重较小的低熔点相迫号很容易上浮，会加剧比重偏析境科养稳社航永析;反之，当初生晶体的比重较小时，会减轻比重偏析。

总结

　　总之，对易产生比重偏析的合金而言，必须采取防止措施，如控制熔炼工艺使合金成分均匀;尽量缩短液态合金的放置时间;加快冷却速度及合理控制铸件的凝固方向等。
