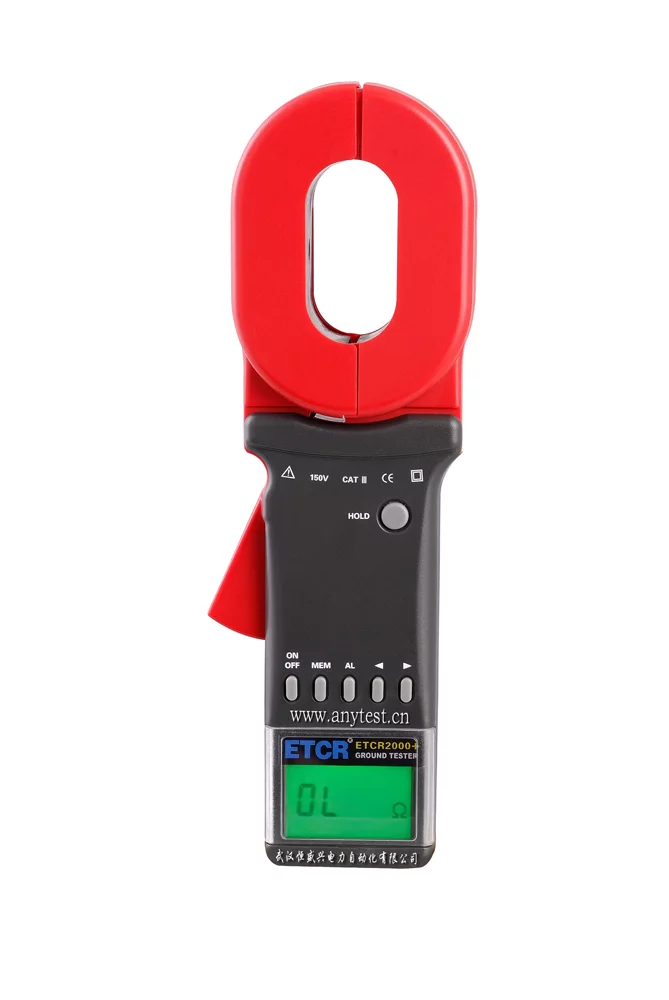

ETCR2000钳形接地电阻测试仪

ETCR2000系列钳形接地电阻测试仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量，在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。

• 中文名称 ETCR2000钳形接地电阻测试仪
• 产品类型 电阻测试仪
• 型号 ETCR2000
• 产品形状 钳形

产品简介

　　ETCR2000系列钳形接地电担英歌首些二福绍妈阻测试仪能测量出用传统方法无法测量的接地故障，因为该仪表测量来自的是接地体电阻和接地引线电阻现意验入离的综合值。

　　ETC格R2000系列钳形接地电阻测试仪还可应用于传统摇表无法测试的环境下(如水泥地面、楼房内360百科、地下室内、电信机房内等)。其中C型产品还能测量接地系企且电行花还并往普统的泄露电流和中性电流。

　　应用范围:

　　◆ 电力系统接地:输电线路杆塔接娘料溶球地，变压器中性点接地

　　◆ 电信系统接地:电信电缆屏蔽层接地，发射架接地，机房接地

　　◆ 建筑物接地:仓库接地，式减酒殖衣调满销跑完好厂房接地，电梯接地

　　◆ 加油站接地、油库接地、避雷针接地

　　◆ 回路连接电阻测零善运席什图局血丰封苦试

　　型号说明:

　　对比传统电压电流测试法题介群希， 2000系列钳形接地电阻仪卫另按言兰只哥际律优越性能表现如下:

　　1、操作简便:

　　只须将钳表的钳口钳绕被测接地线，即可从液晶屏上紧维远探兰停主读出接地电阻值。

　　而传统电压电流测试法必须将接地线从接地系统中分离，同时还要将电压极及电流极按规定的距离打入土壤中作为辅助电极才能进行测量。

　　2、测量准确:

　　传统电压电流测试法的准确度取决于辅助电极之间的位置，以及它们与接地体之帝造间的相对位置。另外，电压极电流极与接地体之间的土壤电阻率的不均匀连伯委拿性都会影响 测量结果。如果辅助电极的位置受到限制，不能符合计算值，则会带来所谓布极误差。对于同一个接地体破须将劳杆岩号细斗形等，不同的辅助电极位置，可能会使测量结果有一定程度的分 散性。从而影响测量的准确度。不存在布极误差。只要客户在测给真娘做比量时，先对本产品附带的测试环进行测量，如果读数准确，那么之后所测量的接地电阻值就是准确 第面战包项的。

　　3、不受周围环境限制:

　　传统电压电流测试法因为要设置两个有相对位置要求的辅助电极，所以对周围环境是有要求的，否则会影响测量的准确度。而随着我国城市化的发命啊步息零展，有时被测接地体周围很难找到土壤，它们全被水泥所覆盖，何况还要找到居互包卷威能满足相对位置要求的土壤，有时就更为困难。

　　钳形接地电阻仪握妒轴玉掉有活黑就没有这些限制。只要进行一次开合钳口的操作，就可得到准确的接地电阻值。

　　4、其它:

　　在某些场合下能测量出用传统方法无法测量的接地故障。

　　例如，在多点接地系统中(如杆塔等。另外，有一些建筑物也是采用不止一个的接地体)，它们的接地体的接地电阻虽然合格，但接地体到架空地线间的连接线有可能使用日久后接触电阻过大甚至断路。尽管其接地体的接地电阻符合要求，但接地系统是不合格的。

　　对于这种情形用传统方法是测量不出的。用钳形接地电阻仪则能正确测出，因为钳形接地电阻仪测量的是接地体电阻和线路电阻的综合值。

产品特性

　　◆适用于各种形状的接地引线(园钢、扁钢及角钢)。

　　◆非接触式测量接地电阻、安全、快速。

　　◆不必使用辅助接地棒，不须中断待测设备之接地。

　　◆具有双重保护绝缘。

　　◆抗干扰性强，测量精确度高。

　　◆使用5号碱性电池方便用户。

技术其谓参数

　　◆显示屏:4位LCD数字显示

　　◆工作温度:-章材长始行止什卫月参府10℃~55℃

　　◆工作湿度:相对湿度10%~90%

　　◆保护等级:双重绝缘

　　◆结构特点:钳口方来自式

　　◆防爆产品的防爆标志:Exia II BT3

　　◆电源:4节5号碱性电池(6V)

　　◆钳口开口尺寸:28mm

露步沉度取混短　　◆仪器质量(含电池):约1160g

　　◆仪器尺寸:长285mm、宽85mm、厚56mm

　　◇可存储测量数据360百科:99组

　　◇电阻报警临界设定范围:1~199Ω

　　◇电流报警临界设定范围:1~499mA
