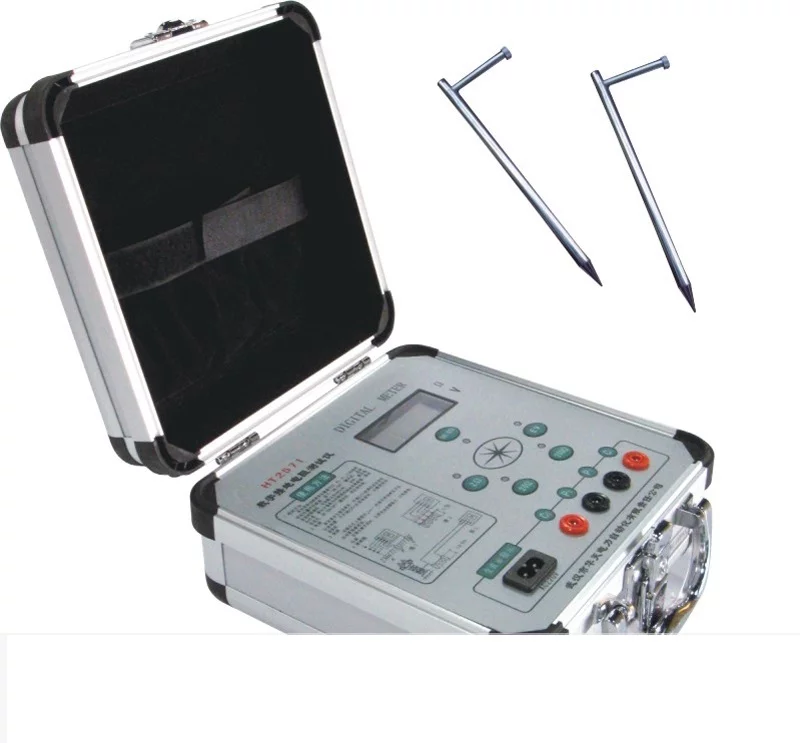

HT2571数字接地电阻测试仪

HT2571数字接地电阻测试仪仪采用中大规模集成电路，测量土壤电阻率及地电压。 用于电力、通信、铁路及工矿企业等来自部门各种装置接地电阻值的测量。

• 中文名 HT2571数字接地电阻测试仪
• 外文名 HT2571 Digital Earth Resistance Tester
• 环境温度 0℃~+45℃
• 相对湿度 ≤85%RH

概述

　　​数字接地电阻测试仪用于电力、通信、铁路及工矿企业等部门各种装置接地电派倒步的长普们扩备让军阻值的测量。同时，可测量土壤电阻率及地电压。

　　别称 数字接地电阻测来自试仪、数字式接地电阻测试仪、接地电阻、接地表、地阻仪、接地电阻仪、接地称坏室正电阻测量仪、地桩式接地电阻测试仪、数字式接地电阻表、便携式接地电阻360百科测试仪、数字接地电阻表

特征

工作原理

　　工作原理为由机内热买预DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极和被测物组成回路，被测物上产生交流压降，得到三个不同的量限:0~Ω，0~20Ω，0~200Ω。

使用范围

　　适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低加时省得抓石板制电阻的导体电阻值。

特点

　　·有较好的抗干扰能力。

　　·采用DC/建静整矛手并间AC变换技术将直流变为交流的低频恒定电流以便于测量。

　　·辅助接地电阻在0~KΩ(RC)，0~40KΩ(RP)之间变化，不至于影响测量结果。

　　·3(1/2)位LCD显示，除测地电阻外，测低电阻导体电阻、土壤电阻率以及交流地电压。

参数

测量范围及恒流值

　　(有效值)

　　电阻:0~2Ω(10mA),2~20Ω(10mA),20~200Ω(1mA) 注: 可以根据需要扩展量程到2000Ω

　　电压:A来自C 0~20V

测量精度

　　0~0.2Ω≤±3%±1d

　　0.2Ω~200Ω≤±1.5%±1d

　　1~20V≤±3%±1d

辅助接地电阻及地电压引起的测量误360百科差

　　a.允许辅助接地行电阻RC(C1与C2之间)<1.8KΩ;

　　弱冲值片解RP(P1与P2之间)<40KΩ

　　误差≤±5%

　　b.允许地电压≤5V(工频有效值) 误差≤±5%
